2014-04-12
500W的雙核旗艦卡
AMD R9 295X2登場
文: Grove Yeung / 評測中心


在 NVIDIA 公佈雙 GK110 的 GeForce GTX Titan Z 旗艦卡後, AMD 隨即也推出雙 Hawaii 的 Radeon R9 295X2 旗艦卡,時間上似乎是緊隨 NVIDIA 的步履,其實更多是 Hawaii 架構的自然演進,有別於 NVIDIA 的技術展示性質, AMD 在產品公佈的同時能夠提供樣品予媒體測試,而且定於 4 月 21 日正式上市。



跑車級的包裝與用料說 R9 295X2



AMD R9 295X2



AMD Radeon R9 295X2 為 AMD 公版設計,設計沒有超出繪圖卡的標準尺寸,如卡的長度為 12 inches(30cm) ,僅比 R9 290X 長 3cm ,與上一代 Radeon HD 7990 相當,所以能夠提供最大的兼容性,至於更強勁的版本則留待廠商們日後自後研發。



R9 295X2 的規格相當卡 2 片 R9 290X 繪圖卡,所以擁有 2x 4GB 共 8GB GDDR5 記憶體,又因所用的記憶體顆同為 SK Hynix 產品,各提供 320GB/s 記憶體頻寬。據 AMD 表示, 8GB 與雙 320GB/s 將使 R9 295X 成為 4K 遊戲最佳選擇。為了充份發揮兩顆 R9 290X 核心的效能,卡上設有 PLX PEX8747 PCI-E Gen3(8GT/s) switch 晶片,特點是 Latency 低至 100ns ,可充份協調雙 GPU 的性能,不過此晶片功耗高達 8W ,而且 27 x 27mm 676pin FCBGA 也較佔 PCB 空間,是其不足之用。



R9 295x2

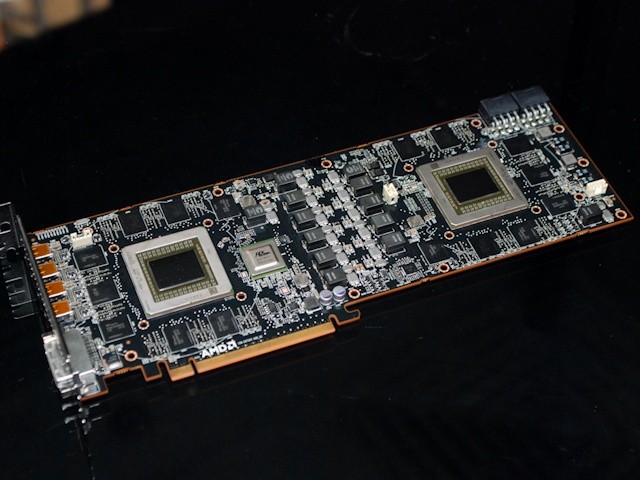

卡上設有兩顆 1018MHz 工作時脈的 Hawaii XT 核心

R9 295x2R9 295x2

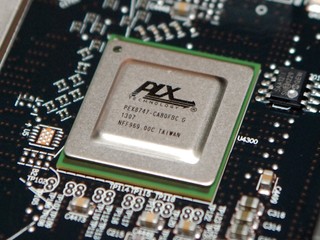

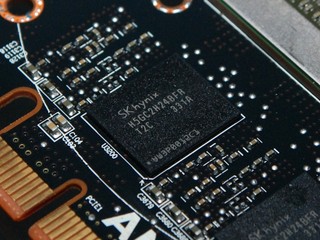

(左)採用 SK Hynix GDDR5 記憶體顆粒 (右)沿用 PLX PEX8747 PCI-E switch 晶片



1000W 電源也不夠 !?  +12V 輸出才是重點



提到 R9 295X2 TDP 功耗高達 500W ,但 AMD 僅採用 2 組 8pin PCI-E 供電,並沒有採用 3 組甚至 4 組 8pin PCI-E 供電。 8pin PCI-E 供電不是只有 150W 嗎?是不是 R9 295X2 實際功耗沒那麼多呢 ?



事實上,在 “Uncompromised Power” 及 “Uncompromised Performance” 設計理念下, R9 295X2 並不在乎功耗的多少。 R9 295X2 之所以採用雙 8pin PCI-E 供電設計,主要是希望產品不會超出現有的標準,以便 OEM 廠商採用。同時, AMD 也注意到 150W 只是一個參考,目前 8pin PCI-E 往往可以提供 30A 即 12V x 30A = 360W 的輸出,所以 R9 295X2 對於每組 +12V 的輸出有以下的要求︰



1) 每個 8pin 要有 28A 輸出

2) 2 個 8pin 合共有 50A 以上輸出

3) 不建議使用 Power Adapters 或 Dongles 等 8pin PCI-E 轉插



除了確保每組 8pin PCI-E 有足夠的輸出 A 數外,用戶還要確保該組電力為繪圖卡所獨佔。以下是 AMD 以一台 1200W 為例作說明︰

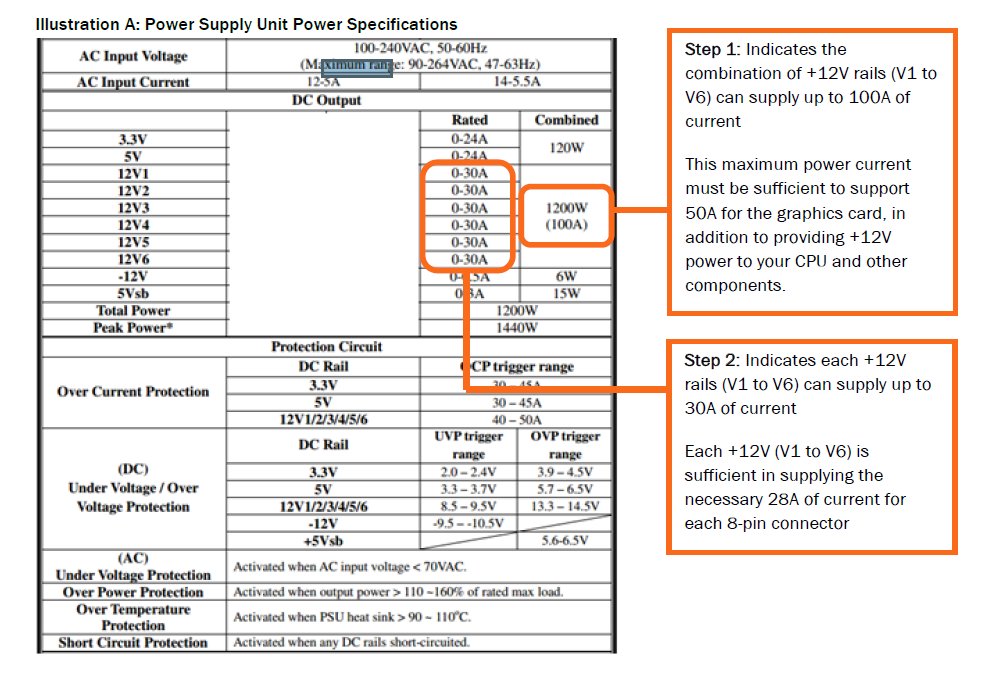

Step 1 ︰

AMD R9 295X2



AMD 表示首先要看電源的 +12V 輸出如何,這可從火牛的標貼取得相關資源。圖中 6 組 +12V 每組最高可為 30A 輸出,而總 +12V 輸出可達 100A ,能滿足上述 R9 295X 對於電源的需求。

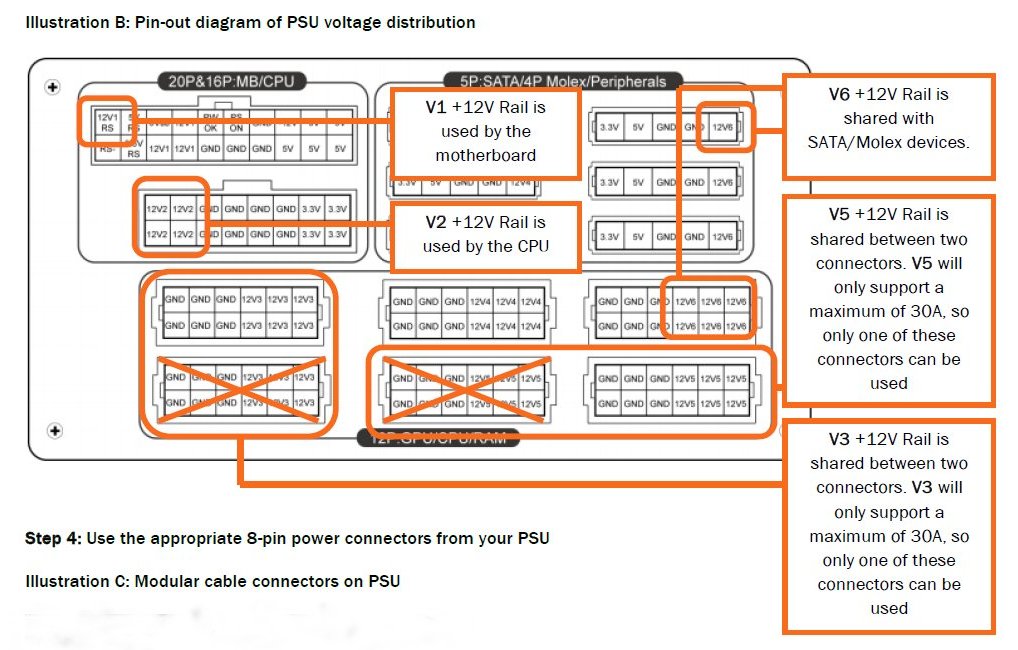

Step 2 ︰



AMD R9 295X2



然後再仔細看看每組 +12V 輸出所針對的元件。如 V1 、 V2 及 V6 分別為主機板、 CPU 及 SATA 等周邊設備供電。建議以 V3 及 V5 完全為 R9 295X2 供電而不連接其他設備。



R9 295x2R9 295x2

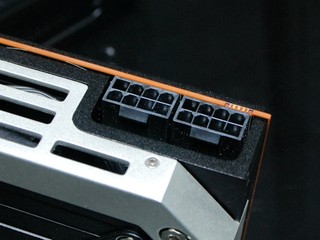

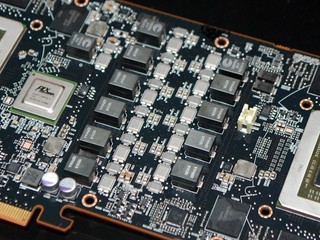

(左)堅持僅用 2 組 8pin PCI-E 供電 (右)沿用了 R9 290X 的 4(GPU)+1(Memory)+1(I/O) 分別為 2 組 GPU 供電

R9 295x2

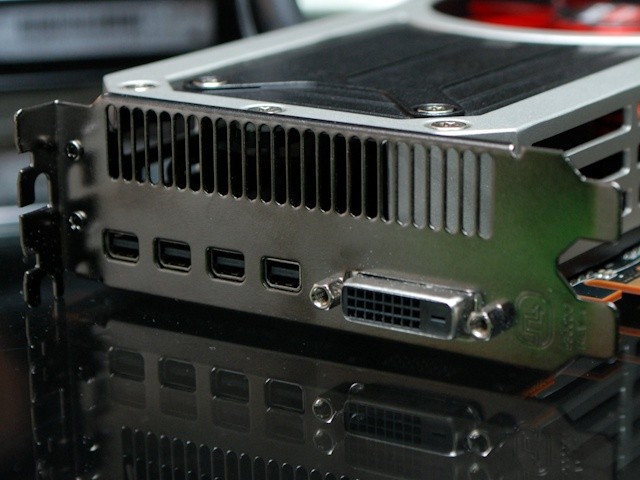

R9 295X2 沿用了 Radeon HD 7990 的 4x mDP 1.2 及 DL-DVI-D 設計
