2016-10-05
獨家 A.P.C.S 散熱系統
Inno3D iChiLL GeForce GTX 1080 X4
文: John Lam / 評測中心


Inno3D 推出全新「 iChiLL GeForce GTX 1080 X4 」繪圖卡,採用了 2.5 Slot 、 3+1 風扇、 5 支全銅 Heatpipe 巨型散熱器,並加入獨家 A.P.C.S 散熱系統令繪圖卡在高負載下,令供電模組、記憶體顆粒等元件保持在低溫運作,預設時脈大幅提升至 1.9GHz 令性能進一步提升,型酷的外觀設計加上高性價比表現,值得推薦。



Inno3D iChiLL GeForce GTX 1080 X4



1080X4

追求高性價比的玩家們,不妨考慮 Inno3D iChiLL GeForce GTX 1080 X4 繪圖卡, 2.5 Slot 、 3 + 1 風扇散熱器設計,擁有 5 支 Heapipe 導熱管及大量鋁散熱鰭片,配合自家研發 A.P.C.S 散熱系統有效提升散熱效果,預設 GPU 時脈提升至 1.9GHz 令繪圖性能進一步提升。





圖為 Inno3D iChiLL GeForce GTX 1080 X4 繪圖卡,尺寸為 30.2cm x 11.5cm x 5.3cm ,基於 NVIDIA 公板 PCB 設計並強化供電部份,以提升產品的超頻能力,散熱器採用了 2.5 Slot 設計加上 123 塊鋁散熱鰭片,令散熱面積大幅提升,配搭 3 支 6mm 、 2 支 8mm 的全銅 Heatpipe 導熱管,加速將 GPU 發出的廢熱傳輸至散熱鰭片上,為提升產品剛性和耐久度,卡背加入了 HerculeZ 鋁金屬背板,防止 PCB 彎曲及損壞卡背的元件,並有助降低 PCB 表面溫度。



1080X4

2.5 Slot 設計、 5 支 Heatpipe 及 123 塊鋁散熱鰭片



Inno3D iChiLL GeForce GTX 1080 X4 繪圖卡採用了 3+1 風扇設計,正面擁有三顆 92mm Turbine 散熱風扇,扇葉設計有效提升低轉速下的靜壓力,採用日本制作的 HerculeZ Bearing 承軸,相較一般風扇其壽命高出三倍,而且運作時噪音明顯降低。



支援 Intelligent Fan Stop 技術,當執行負載較低的 3D 遊戲,例如英雄聯盟 League of Legends 與星海爭霸 StarCraft 等,由於 GPU 工作溫度不高,散熱器風扇可完全停止運作,為玩家帶來 0dB 遊戲體驗。



1080X41080X4

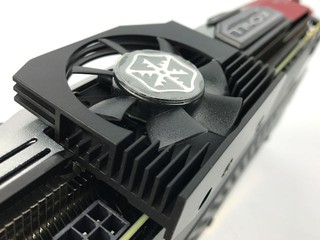

( 左 ) 三組 92mm HerculeZ 承軸風扇 ( 右 ) 上方 50mm A.P.C.S 散熱風扇

1080X41080X4

( 左 ) 卡背加入了 HerculeZ 鋁金屬背板 ( 右 ) 需外接 6+8 Pin PCIe 供電



獨家 A.P.C.S 散熱系統



Inno3D iChiLL GeForce GTX 1080 X4 加入獨家 Active Power Cooling System (A.P.C.S) 散熱系統,讓供電模組及記憶體顆粒的散熱器獨立於 GPU 散熱器,就算當 GPU 進入高負載時,供電模組及記憶體顆粒工作溫度保持於低溫水平,透過兩支 Heapipe 把熱力傳送至頂端的鋁散熱器上,並設有 1 組 50mm 散熱風扇帶走記憶體顆粒及供電模組的熱力。



A.P.C.S 散熱系統令供電模組的工作溫度有效降低,將可減少繪圖卡在高負載時產生令人煩擾的雜訊聲噪,同時亦有效提升繪圖卡的超頻能力。



1080X4
獨家 Active Power Coooling System 設計



拆下散熱器後,可以看到「 Inno3D iChiLL GeForce GTX 1080 X4 」是基於公板設計,並針對供電模組方面進一步強化,升級至 6+1 相 Dual FET 供電模組能降低供電模組產生的雜訊,擁有大量 POSCAP 電容能降低雜訊產生,電壓聲噪大幅下降並有效提升繪圖卡的超頻能力。



1080X4



採用全新「 GP104-400 」繪圖核心,擁有 2560 個 CUDA Cores 、 160 個 Texture Units ,核心時脈預設超頻由公板的 1607MHz Base Clock 、 1733MHz Boost Clock ,大幅提升至 1,759MHz Base Clock 、 1,898MHz Boost Clock ,加上 GPU Boost 3 技術令 GPU 預設時脈達 2GHz 以上 。



記憶體方面,具備了 8 顆 Micron Z9TXT GDDR5X 記憶體顆粒,合共 8GB 記憶體容量,記憶體時脈為 5,005MHz ,在 QDR 技術下其傳輸時脈高達 10Gbps , 256bit 記憶體介面提供高達 320GB/s 記憶體頻寬。



1080X4

6+1 相 Dual FET 供電模組

1080X41080X4

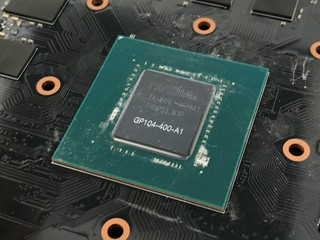

( 左 ) NVIDIA GP104 繪圖核心 ( 右 ) MICRON GDDR5X 記憶體顆粒



「 Inno3D iChiLL GeForce GTX 1080 X4 」在運作時,散熱器的風扇邊緣位置會透出紅色 LED 光效,非常醒目。上方設有一組 GPU Loading Indicator 顯示器,會按照 GPU 的負載顯示不同的顏色,其原因主要是透過風扇 PWM 訊號實現。



當風扇處於靜止狀態時, GPU Loading Indicator 會顯示藍色,當風扇轉速接近 40 ~ 60% 範圍會顯示綠色,隨著負載令 GPU 溫度不斷上升, GPU Loading Indicator 會由黃、橙提升至紅色。



1080X4

GPU Loading Indicator

1080X4

散熱器正面會透出紅色 LED 光效



效能測試︰



性能方面, Inno3D iChiLL GeForce GTX 1080 X4 繪圖卡的預設 GPU 時脈提供至 1,759MHz Base 、 1,898 Boost ,加上 GPU Boost 3 技術令最高預設運作時脈可達 1,984MHz ,實際性能有著明顯提升,而且散熱性能表現非常理想, 2.5 Slot 、 3 + 1 風扇散熱器設計,擁有 5 支 Heapipe 導熱管及大量鋁散熱鰭片, GPU 完全負載下最高溫度亦只有 71°C ,散熱表現令人驚訝。



1080X4



1080X4



1080X4



1080X4



1080X4



1080X4



超頻能力方面,受惠於散熱器的優秀性能, Inno3D iChiLL GeForce GTX 1080 X4 的 GPU 能穩超至 2.126GHz ,並完成 Unigine Heaven Benchmark Extreme 測試,令人滿意。



1080X4





Inno3D iChiLL GeForce GTX 1080 X4
售價︰ HK$5,599 查詢︰ Esonex (2728-2486)
