規格、性價比完美平衡!!
ASROCK Z270 Extreme 4主機板
文: John Lam / 評測中心


想打造高性價比 Intel Z270 平台 !? ASROCK 「 Z270 Extreme 4 」主機板將會是個理想之選, 10 相 Super Alloy 供電模組、 Steel Slot PCIe 不鏽鋼加固插槽、 Intel Gigabit Ethernet 、 USB 3.1 高速連接埠、新一代 Realtek ALC1220 音效晶片,更追求 AURA RGB LED 光效技術,週邊規格一應俱全,更支援 DDR4-3866+ XMP 記憶體模組, Intel Z270 主流級產品中性價比最高。





ASROCK Z270 Extreme 4 主機板



Z270E4



ASROCK 近期表現非常進取,繼入門級型號「 Z270 Killer SLI 」主機板被不少玩家封為「新.窮人救星」,主流級型號「 Z270 Extreme 4 」主機板亦以超高性價比受到追捧,雖然是主流級 Z270 產品規格卻不輸高階型號,高達 10 相 Super Alloy 數位 PWM 供電、 Steel Slot PCIe 不鏽鋼加固插槽、 Intel Gigabit Ethernet 、 USB 3.1 傳輸介面、新一代 Realtek ALC 1220 音效晶片,追加 AURA RGB LED 光效,定價僅 HK$1,450 規格同級最強。



ASROCK 「 Z270 Extreme 4 」採用 ATX Form Factor 設計,黑、白色作為主題顏色並在 PCB 上加入了「  X 」字圖案,尺寸為 30.5cm x 21.8cm ,採用全新 Intel Z270 系統晶片,相較上代 HSIO Lanes 數目由 26 個提升至 30 個,令系統晶片內建的 PCIe Lanes 數目增至 24 個,以滿足越來越普及的 PCIe SSD 需求,另一個賣點新增 Intel Rapid Storage 15 及 Intel Optane 技術,支援揮發性 NVM 記憶體提供超低延遲的運算存取。



Z270EX4

全新 Intel Z270 系統晶片

Z270EX4Z270EX4

( 左 ) Intel LGA 1151 處理器接口 ( 右 ) ASROCK Z270 Extreme 4 型號

Z270EX4

支援 DDR4-3866+ XMP 記憶體模組、 64GB 記憶體容量



採用 Intel LGA 1151 處理器接口,支援全新第 7 代 Intel Kaby Lake 微架構處理器外,同時亦相容現有第 6 代 Intel SkyLake 微架構處理器,支援 K 系列無鎖倍頻處理器包括剛上市的 Intel Core i7-7700K 、 Core i5-7600K 及現有的 Core i7-6700K 、 Core i5-6600K 。



Z270EX4Z270EX4



記憶體方面, ASROCK Z270 Extreme 4 主機板提供 4 個 DDR4 DIMM 插槽,支援 Dual Channel 記憶體技術與 Intel XMP 2.0 記憶體技術,最高可支援 64GB 記憶體容量。雖然是入門級型號僅為 4 層 PCB Layers 設計,但 ASROCK 在記憶體線路設計中引入全新 Planes On Outer Layers (POOL) 技術,以 Stripline Routing 走線取代 Micro-Strip Routing 提供更優秀的電氣性,令「 Z270 Z270 Extreme 4 」主機板最高可支援 DDR4-3866+ XMP  記憶體速度,不讓高階主機板專美。



測試採用 GALAXY HOL DDR4-4000 CL19 8GB x 2 記憶體,可以使用 XMP 設定並完成所有負載測試,無需額外增加工作電壓,表現非常理想。



10 相數位供電、 Nichicon 12K 電容



Z270EX4



雖然是入門級 Z270 主機板,「 ASROCK Z270 Extreme 4 」供電模組規格可媲美中高階型號, 10 相 Super Alloy 數位供電設計,採用 Intersil ISL95824 PWM 控制晶片,配搭 NIKOS PK6188 + NIKOS PZ0903 MOSFET ,更多相位平均分攤 CPU Vcore 供電負載,能降低供電元件溫度並提升壽命,有效提升系統穩定性及增強超頻表現。



供電模組採用 Premium 級 45A 高效合金電感,有效提高飽和電流達 3 倍,在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定,記憶體供電部份亦改用合金電感,具備高磁性及抗熱特別,令記憶體模組運作更多穩定。



Z270EX4Z270EX4

( 左 ) Intersil ISL95824 VRM 控制晶片 ( 右 ) NIKOS PK6188 + PZ0903 MOSFET

Z270EX4Z270EX4

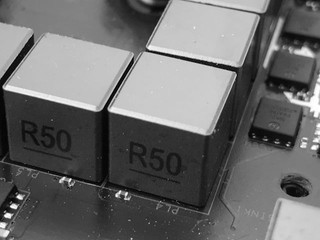

( 左 ) Premium 級 45A 高效合金電感 ( 右 ) Nichicon 12K 小時黑金電容



為提升主機板耐用度及穩定性,「 ASROCK Z270 Extreme 4 」主機板除音效模組,全板採用頂級規格的日本 Nichicon 12K 黑金電容 ,在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命,相較市面上不少主流級主機板僅採用台系 5K 或 10K 電容更勝一籌。



Z270EX4



Kaby Lake 微架構大幅提升超頻能力成為今代 Z270 平台的最大賣點之一,「 ASROCK Z270 Extreme 4 」擁有 10 相位 Super Alloy 供電模組,配合新一代 Intel Core i7-7700K 處理器,能在風冷下能穩定完成 AIDA64 5GHz 4C8T 負載測試,供電模組溫度在負載 15 分鐘後 MOSFET 溫度約為 51.4°C ,整體表現令人滿意。
