2017-03-10
「太極」- 追求完美平衡
ASROCK Z270 TAICHI 主機板
文: John Lam / 評測中心


ASROCK 針對中階玩家市場推出全新「 Z270 TAICHI 」主機板,「太極」喻意陰陽相融之意,追求「規格」與「價格」之間完美平衡,擁有 12 相 Super Alloy 供電模組、 3 組 Steel Slot 不鏽鋼加固插槽、雙 Intel Gigabit Ethernet 及 Intel 802.11ac WiFi 模組,全新 Purity Sound 4 音效模組及 AURA RGB 光效技術,定價 HK$1,950 同級規格最強。





ASROCK Z270 TAICHI 主機板

Taichi

為搶攻中階效能級市場, ASROCK 推出全新「 Z270 TAICHI 」主機板,「太極」喻意陰陽相融之意,追求「規格」與「價格」之間完美平衡,中階定位硬體規格卻與高階型號看齊, 12 相 Super Alloy 供電模組、雙 Intel Gigabit Ethernet 及 Intel 802.11ac WiFi 模組,新一代 Purity Sound 4 音效模組,追加 AURA RGB 光效技術,定價僅 HK$1,950 同價位規格最強。

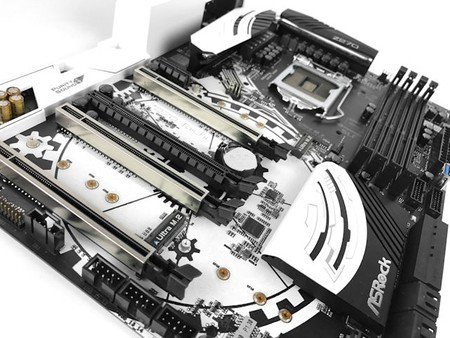

ASROCK 「 Z270 TAICHI 」主機板 ATX Form Factor 設計,尺寸為 30.5cm x 21.8cm ,黑、白色作為主題顏色並在 PCB 上加入了象徵「太極」的圖案設計,採用全新 Intel Z270 系統晶片,相較上代 HSIO Lanes 數目由 26 個提升至 30 個,令系統晶片內建的 PCIe Lanes 數目增至 24 個,升級 Intel Rapid Storage 15 及 Intel Optane 技術,可支援新一代 NVM 記憶體提供超低延遲的運算存取。



Taichi

全新 Intel Z270 系統晶片

TaichiTaichi

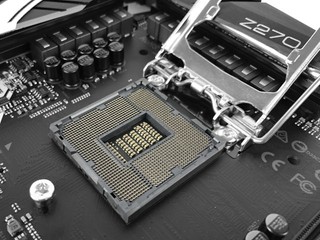

( 左 ) Intel Socket 1151 處理器接口 ( 右 ) Hyper BCLK Engine II 晶片

TaichiTaichi

( 左 ) 設有 Dr.Debug  協助排解疑難 ( 右 ) 支援 Dual BIOS 功能



採用 Intel LGA 1151 處理器接口,支援全新第 7 代 Intel Kaby Lake 微架構處理器外,同時亦相容現有第 6 代 Intel SkyLake 微架構處理器,支援 K 系列無鎖倍頻處理器包括剛上市的 Intel Core i7-7700K 、 Core i5-7600K 及現有的 Core i7-6700K 、 Core i5-6600K 。



相較 ASROCK Z270 主流級型號,「 Z270 TAICHI 」主機板 PCB 層數由 4 Layers 提升至 6 Layers ,具備 Dual BIOS 設計及 Dr Debug POST 偵錯功能,同時針對 BCLK 超頻額外加入 Hyper BCLK Engine II 晶片,提供更寬的 BCLK 調整範圍及精准的時鐘波形,令進階玩家能夠超頻至 400MHz+ BCLK 時脈。



支援 DDR4-3733+ XMP 速度



Taichi

支援 DDR4-3866+ XMP 記憶體模組、 64GB 記憶體容量

TaichiTaichi

( 左 ) XMP 記憶體一鍵超頻 ( 右 ) 合金電感 + DSM MOSFET



記憶體方面, ASROCK 「 Z270 TAICHI 」主機板提供 4 個 DDR4 DIMM 插槽,支援 Dual Channel 記憶體技術與 Intel XMP 2.0 記憶體技術,最高可支援 64GB 記憶體容量。特別採用專為記憶體供電設計的合金電感,具備高磁性及抗熱的特點更穩定可靠,配搭 TI 87350D 雙層堆疊 MOSFET ,有效提升記憶體穩定性及超頻能力。根據官方規格,「 Z270 TAICHI 」主機板可支援 DDR4-3733+ XMP 記憶體速度,主機板右下角設有 XMP Switch ,讓玩家無需進入 BIOS 設定直接啟動 XMP 記憶體設定。



TaichiTaichi

Z270 Taichi 主機板通過 DDR4-4133 XMP 測試



據 ASROCK 指出,「 Z270 TAICHI 」對最高 XMP 支援速度較為保守,市面上大部 DDR4-4000 XMP 記憶體模組均可正常運作,筆者採用 G.SKILL F4-4266C19-8GTZ 8GB Kit(4GBx2) 記憶體模組,在 BIOS 中啟動 XMP 設定後能直接調至 DDR4-4133 ,在無需調校電壓的情況下,達成 DDR4-4133 CL19-26-26-46 2T 並完成 AMT64 記憶體測試,以 4 DIMM 主機板來說表現令人滿意。



12 相數位供電、用料再升級 !!



Taichi

12 相 Super Alloy 數位供電設計



作為中階效能級型號, ASROCK 「 Z270 TAICHI 」主機板提升至 12 相 Super Alloy 數位供電設計,每相供電平均分攤 CPU vCore 電流負載,不但可降低每一相數的溫度、提升壽命,更加強了系統的穩定性以應付所有繁重運算及超頻需求,巨型 PWM 鋁合金散熱器配搭全銅 Heatpipe 導熱管,令供電模組溫度能平均傳導至整個散熱器,同時供電模組用料亦作出升級,完全拋離同級對手。



TaichiTaichi

( 左 ) IR 35201 數位 PWM 控制晶片 ( 右 ) TI 87350D 雙層堆疊  MOSFET



改用 IR 35201 數位 PWM 控制晶片,提供更精確及更高效率的供電控制,配搭效率更高的 TI 87350D 雙層堆疊 MOSFET ,透過將兩個矽晶片堆疊到一個 MOSFET ,矽晶片區域可增加一倍,當矽晶片面積越大,導通狀態下的 Rds(on) 就越低,相較傳統 MOSFET , DSM 可以提供更大的矽晶片面積和更低的 Rds(on) ,僅僅 1.2 mΩ ,大幅提升 CPU Vcore 的供電效率。



CPU 供電模組升級至 60A 合金高效電感,有效提高飽和電流達 3 倍,改善主機板的 VCore 電壓供應的穩定性。主機板除音效模組外,全板採用頂級規格的日本 Nichicon 12K 黑金電容 ,在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命,相較市面上不少主流級主機板僅採用台系 5K 或 10K 電容更勝一籌。



TaichiTaichi

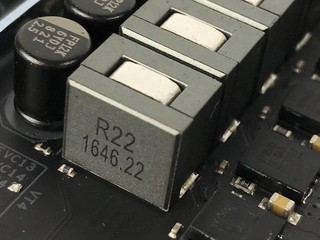

( 左 ) 60A 高效電感相 ( 右 ) Nichicon 12K 小時黑金電容



Kaby Lake 微架構大幅提升超頻能力成為今代 Z270 平台的最大賣點之一,「 ASROCK Z270 TAICHI 」擁有 12 相位 Super Alloy 供電模組,更升級 IR 35201 PWM 控制晶片及 TI 87350D DSM MOSFET ,配合新一代 Intel Core i7-7700K 處理器,能在風冷下穩定通過 AIDA64 GHz 4C8T 負載測試,供電模組溫度在負載 15 分鐘後 MOSFET 溫度約為 45.2°C ,整體表現相較同為 12 相供電的「 Z270 Extreme 4 」更優秀。
