2017-04-12
抵玩 Ryzen Gaming 板
GIGABYTE AORUS AX370-Gaming 5
文: John Lam / 評測中心


GIGABYTE 推出全新「 AORUS AX-370-Gaming 5 」主機板,搶佔效能級 Ryzen 電競玩家市場,採用全新 AMD X370 系晶片結合豪華週邊規格, 10 相位 Ultra Durable 數位供電、 KILLER + INTEL 雙 GIGABIT Ethernet 網絡、雙 ALC1220 Codec 晶片搭載 Creative Sound Blaster X-Fi 音效,加上超華麗的 RGB FUSION 光效,性價比十足。

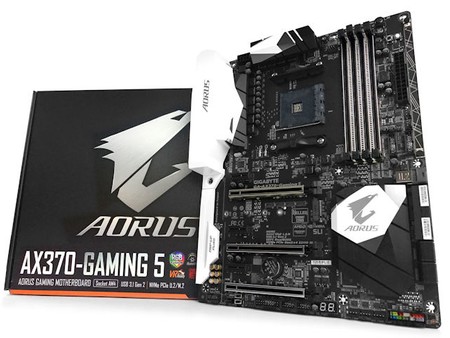

AORUS AX370-Gaming 5 主機板



AX370G5



GIGABYTE 推出全新「 AORUS AX370-Gaming 5 」主機板,搶攻 AMD Gaming 玩家市場,以豪華週邊及高性價比作賣點, 10 相 Ultra Durable 數位供電、 KILLER + INTEL 雙 GIGABIT Ethernet 、雙 ALC1220 Codec 晶片配搭 Creative Sound Blaster X-Fi 音效,全新 RGB Fusion LED 光效令主機板變得更加型酷。



「 AORUS AX370-Gaming 5 」主機板採用 ATX Form Factor 設計,尺寸為 30.5cm x 21.8cm ,採用全新 Socket AM4 接口,支援新一代 AMD Ryzen 系列包括 Ryzen 3 、 Ryzen 5 及 Ryzen 7 處理器,以及第 7 代 APU 與 Athlon 處理器。



AX370G5AX370G5

( 左 ) AMD X370 系統晶片 ( 右 ) Socekt AM4 處理器接口


AMD 300 Series Chipset Family

 ChipsetSegmentUSB 3.1
(G2+ G1)
USB 2.0
SATASATAePCIe LanesRAIDDual GFXOC Support
A300/B300Small Form Factor------
X300Small Form Factor-----
A320Entry-level1+2622x40,1,10
B350Mainstream2+2622x60,1,10
X370Enthusiast2+6642x80,1,10



採用頂級 AMD X370 系統晶片,相較同系列型號具備更豐富的擴充介面數目,同時在繪圖卡支援及超頻功能存在差異,支援 Full XFR 時脈擴展功能,配搭 Ryzen X 型號處理器時提供 CPU 不鎖倍頻功能,提供雙 x8 PCIe 繪圖接口配置,能達成 NVIDIA 2-way SLI 及 AMD 3-Way CrossFireX 繪圖卡協同加速。



支援 DDR4-2933/3200 OC



記憶體方面,「 AORUS AX370-Gaming 5 」主機板擁有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術,系統記憶體最大容量為 64GB 。速度方面, AMD 官方規格最高可支援 DDR4-2666 記憶體速度,並支援非官方 DDR4-2933 及 DDR4-3200 超頻模式。



AX370G5



AMD Ryzen Memory Speed Support

 A1 DIMMA2 DIMMB1 DIMMB2 DIMMMemory Clock
-SR--DDR4 2667+
-DR--DDR4 2667+
-SR-SRDDR4 2667+
-DR-DRDDR4 2400-2667
SRSRSRSRDDR4 2133-2400
SR/DRDRSR/DRDRDDR4 1866-2133



不過 Ryzen 7 處理器的記憶體控制器相容性欠理想,只有採用 2 組 Single Rank(1Rx4/1Rx8) DDR4 記憶體模組,才能達至 DDR4-2666+ ,而且對記憶體顆粒體質相對嚴格,同時處理器的 IMC 體質也有要求,建議用家先查看 QVL 再選購記憶體模組。



為防止安裝施力過重及 PCB 變形導致接觸不良,「 AORUS AX370-Gaming 5 」加入不鏽鋼記憶體插槽設計,單件全包覆式不鏽鋼防護插槽,能大幅強化 DIMM 插槽強度外,還能降低記憶體模組的電磁干擾,提升記憶體模組的超頻能力。

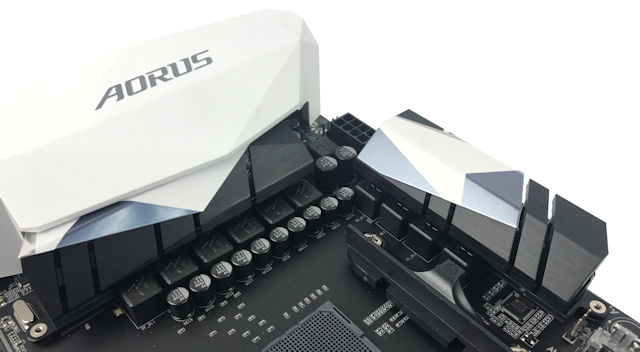

10 相 Ultra Durable 供電設計



AX370G5



作為 GIGABYTE AMD Ryzen 平台效能級型號,「 AORUS AX370-Gaming 5 」主機板供電用料絕不馬虎, 10 相位 Ultra Durable 數位供電設計,其中  6 相位獨立負責 CPU vCore 供電,另外 4 相位則負責 CPU SoC 供電,採用 IR 35201 數位 PWM 控制晶片,配搭 IR PowlRstage 3553M 雙層堆疊 MOSFET ,提供更精確及更高效率的供電控制。



AX370G5AX370G5

( 左 ) IR 35201 PWM 控制晶片 ( 右 ) IR PowlRstage 3553M MOSFET

AX370G5AX370G5

( 左 ) 訂制合金雷電電感 ( 右 ) DuraBlack 黑化固態電容



自家訂制的合金雷電電感,能改善 CPU vCore 電壓供應的穩定性,改善電源轉換減低廢熱產生,配搭日本 Chemi-Con 生產的 DuraBlack 黑化固態電容,具有超低電阻的特性,在 105ºC 極端環境下能具備至少 1 萬小時使用壽命,在嚴苛的使用環境下仍能保持正常運作。
