2017-08-17
2400MB/s、1000MB/s 讀寫速度
PLEXTOR M8SeY 256GB SSD
文: Matthew Chan / 評測中心


PLEXTOR 推出了全新的 PCIe SSD 「 M8SeY 」,選用 Marvell 88SS1093 控制器配合 TOSHIBA 15nm TLC NAND FLASH ,並採用跑車流線型鋁金屬散熱器及以 M.2 配搭 HHHL 內接卡設計,支援 PCIe 3x 4 NVMe 高速傳輸協定,提供高達 2400Mbps Read 、 1000Mbps Write 讀寫速度,為用家提供極致流暢的傳輸體驗。



PLEXTOR M8Se NVMe SSD 256GB



P8Se



在今年 Computex 2017 期間 PLEXTOR 發佈了全新的「 M8Se 」系列,並在近日引入香港市場,首款廠方送測的型號為「 M8SeY PCIe SSD 」,其選用 Marvell 88SS1093 控制器,配合 TOSHIBA 15nm TLC NAND Flash ,支援 NVMe 高速的傳輸協定,採用跑車流線型鋁金屬散熱器及以 M.2 配搭 HHHL 內接卡設計,為進階及電競用家提供一個高速穩定的解決方案。



PLEXTOR 「 M8SeY PCIe SSD 」尺寸為 176.33mm x 121.04mm x 22.39mm ,用上較為沉實的黑色及簡潔的藍色為主,附連全高及半高托架以滿足不同 PC 機箱規格需求,更採用了 M.2 PCIe Gen 3 x4 傳輸介面,最高頻寬高達 32Gbps ,能夠支援 Window 8.1/10 及 Linux OS 作業系統 。



P8Se

附連全高及半高托架



為了提升散熱效能, M8SeY 上的鋁金屬散熱器採用先進及高效跑車流線型設計,有效引導機箱內的空氣對流帶走熱力,令 PLEXTOR 「 M8SeY 」可長期處高速數據傳統狀態、穩定不掉速。在 M8SeY 的上方設有 LED 燈,在閒置狀態時會以呼吸閃爍方式顯示,運作時 LED 燈就會以前推波浪方式閃爍,配合主機版、繪圖卡或機箱的 LED 燈效就能讓平台更具電競感。



P8SeP8Se

跑車流線型散熱器、「 M8SeY 」 PCIe M.2 SSD LED



此次收到廠方的測試型號為 PLEXTOR 「 M8SeY 」 256GB 版本,其最高連續寫入速度可達 2,400MB/s Read 、 1000MB/s Write , 4K 隨機讀寫則可達 205,000 IOPS Read 、 160,000 IOPS Write ,更備有 128GB 、 512GB 及 1TB 型號可供選擇,而「 M8SeY 256GB 」的寫入壽命可達 640TB ,平均故障間隔達到 150 萬小時,廠方更提供 3 年保固服務,用家可更安心使用。



M8SeY



拆下鋁金屬散熱器後,可以看到 PLEXTOR 「 M8SeY 」是採用標準型半高半長 (Half Height Half Length) 轉接卡式設計,而 SSD 主體使用 M.2 2280 規格,但由於 NVMe SSD 運作時會發出一定的熱量,當長期祼卡完全負載可能會出現過熱限速,並且會影響到 SSD 耐久壽命,所以配搭散熱器能擁有更穩定的運作表現。



M8Se

M.2 2280 Form Factor



Marvell 88SS1093 控制器採用 28nm CMOS 制程由 TSMC 代工,內建 3 核心處理器、原生 PCIe 3.0 x4 介面、 8 Channel NAND Flash 控制器,支援 64CE 規格,並符合 NVMe 1.2 傳輸規範。另外, Marvell 88SS1093 導入了 NAND Edge error-correcting 及 LDPC 技術,強化糾錯、校正技術來配合 15nm TLC 3D NAND 使用,更有效降低成本及提高容量。



廠方特別針對 Marvell 88SS1093 主控制器,開發專門的 PlexNitro Firmware ,針對 TLC 顆粒加入快取加速技術,完全不佔用 NAND Flash 空間用作 Over Provision ,配合板載較高容量的 DDR3 記憶體緩存實現 SLC Mode 最佳化,因此 PLEXTOR M8SeY 系列的產品容量維持在 128GB 、 256GB 、 512GB 及 1TB ,而非 120GB 、 240GB 、 480GB 及 960GB ,提供更多容量並保持平穩高性能。



P8Se

Marvell 88SS1093 處理器



廠方除了透過 PlexNitro Firmware 作出優化外,更在 PCB 上加入了「 NANYA 」 LPDDR3 記憶體緩存、型號為「 NT6CL128M32BM-H2 」,總容量為 512MB ,令 PLEXTOR 「 M8SeY 」的運作保持平穩高性能。



P8Se

NANYA 「 NT6CL128M32BM 」 512MB

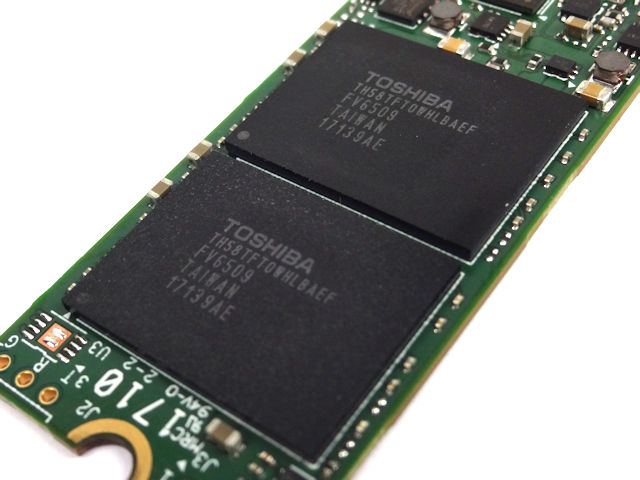

NAND Flash 顆粒方面, 256GB 型號中所採用兩顆 BGA 封裝的 TOSHIBA 「 TH58TFT0WHLBAEF 」 15nm Toogle TLC 顆粒, TH58 為 TOSHIBA 單一封裝多晶片的 NAND Flash , TF 為 3.3V Toggle 模式, T0 代表為 1Tbit 、 128GB 容量,L 代表為 15nm 程制、 BA 代表 TSOP 無鉛素、無鹵素封裝。



P8Se



效能測試︰



P8Se



ATTO Disk Benchmark 是由 ATTO 公司推出的磁碟性能測試工具,該測試採用 256MB 資料大小,把資料的大小按 0.5K 、 1K 、 2K 不同增加至 8MB ,測試不同文件大小對磁碟寫入的速度影響,測試結果採用柱狀圖形表達。它採用順序寫入的方式測試磁碟的最佳讀寫能力,是現時業界標示產品最高性能的理論值基準測試。



結果顯示, PLEXTOR 「 M8SeY 」 PCIe SSD 256GB 版本會自動使用 Firmware 作優化,所以手動調整測試資料大小為 2GB ,最高讀取速度為 4100.2MB/s ,寫入速度則為 708.7MB/s ,最後測試表現超出廠方標示主要是 Firmware 優化所致。



P8Se



CrystalDiskMark 是一套由日本人 Kirino Kasumu 開發的磁碟測試程式,提供磁碟連續讀取和連續寫入的速度、 512KB 及 4KB 隨機讀取及隨機寫入,以及 4K 佇列深度為 32 的多工讀寫性能。

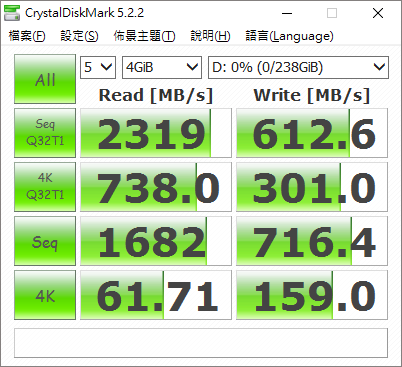

PLEXTOR 「 M8SeY 」 PCIe SSD 256GB 版本連續讀寫 QD32 速度分別為 2319MB/s Read 、 612MB/s Write ,連續讀寫速度為 1682MB/s Read 、 716.4MB/s Write 。 4KB 隨機讀寫速度為 61.71MB/s Read 、 159MB/s Write , 4K QD32 佇列深度的多工讀寫性能則為 738MB/s Read 、 301MB/s Write 。



P8Se



P8Se



AS SSD Benchmark 同樣是現時業界測試 SSD 的主要基準之一,透過 1GB 的超大檔案測試 SSD 的讀寫效能與速度, 於 AS SSD Benchmark 的性能基準得分為 2173 ,其中讀取表現得分為 1140 、寫入表現得分為 503 ,其中 Copy-Benchmark 測試中, Game 項目高達 1117.15MB/s ,PLEXTOR 「 M8SeY 」 PCIe SSD 為電競平台升級之用,也會有不俗的效果。



P8Se



P8Se



P8Se



P8Se

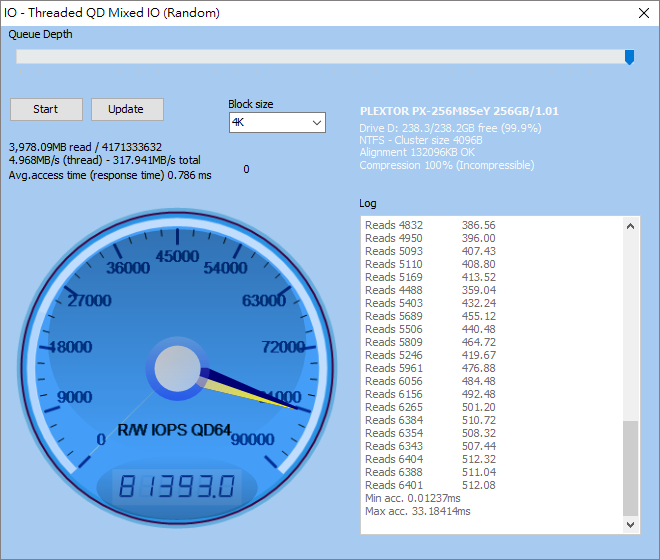

由於需要發揮 NVMe 的 IOPS 性能作測試,所以必需要在調教測試處於較高的佇列深PLEXTOR 「 M8SeY 」 PCIe SSD 256GB版本在 4K QD128 Read 錄得 194633.9 IOPS 、 4K QD64 Write 則錄得 120833.6 IOPS , 4K QD64 混合讀寫下則錄得 81393 IOPS ,其中混合讀寫表現相較其他 256GB 的 M.2 SSD 相約。



M8SeY



最後, PCMark 8 Storage 測試方面,PLEXTOR 「 M8SeY 」 PCIe SSD 256GB版本的得分為 5001 ,綜合了不同的使用情景後,其平均 Bandwidth 仍達 329.45MB/s ,也乎合預期。



Plextor M8SeY PCIe Gen 3 x4 NVMe SSD (PX-M8SeY)

零售價: (128GB) HK$890 / (256GB) HK$1,290 / (512GB) HK$2,230 / (1TB) HK$3,750

查詢: Century Field  升科國際有限公司

電話: 3188 4983



編輯評語︰



 PLEXTOR 「 M8SeY PCIe SSD 」以 PCIe Card 作外接用途,為部份 Ultra M.2 接口先連接南橋的缺點作解決方案之一,改由 PCIe 上的 M.2 SSD 直連處理器,從而降低數據傳輸的延遲值,配合 PlexNitro 來強化整體的讀寫速度,所以價格比其他 NVMe SSD 高也是可諒解的。
