2017-10-23
高達 150Mbps 4G LTE 網速
TP-Link Archer MR400 4G/LTE 雙頻路由器
文: Matthew Chan / 評測中心


TP-LINK 推出了 3G/4G LTE 雙頻路由器「Acher MR400」,適合只有 8M/6M 或更低網絡頻寬的用戶,支援高達 150Mpbs 的 4G LTE 的無線網絡,分別最高可達 433Mbps/866Mbps 的雙頻無線網路,可同時最多支援 64 台產品連線,有效取代使用手機 Hotspot 及 Pocket WiFi 提供互聯網分享。



TP-LINK Archer MR400 AC1350

MR400

相信有少部份用家居住或工作在較偏遠的環未有光纖網絡覆蓋,寧可選擇 4G LTE 無線網路取代固網寬帶服務,如用戶將訊號與家庭成員共享無線訊號,手機或 Pocket WiFi 可提供連線的數量及訊號轉發的質素亦受影響,為此 TP-Link 推出全新的 Archer MR400 4G LTE 雙頻路由器,可為用戶提供一舉兩得的解決方案。



TP-Link「 Archer MR400 」體積是 202mm x 141mm x 33.6mm,較一般的雙頻路由器細少,機殼採用了簡潔耐用的黑色配合鋼琴拋光的機面,使路由器更易於融入家居擺設。 4G LTE 訊號的接收及發射主要依靠機背的兩支可拆式天線,天線可上/下 90° 及左/右 180° 調節,而無線網路主要使用三支內置天線訊號提供收發。



MR400



無線網路方面, TP-Link 「 Archer MR400 」支援 IEEE 802.11ac/b/g/n/a 的無線網絡協定,並同時提供 2.4GHz 及 5GHz 雙頻段無線網路,最高連線速度可達 [email protected] + [email protected],總網速高達 AC1350 。另外,無線網路的訊號主要由部內置的三支隱蔽式天線進行接收,所以整個信號覆蓋也有一定的保證。

MR400

網路保安方面,「 Archer MR400 」支援 64/128-bit WEP、WPA/WPA2、WPA-PSK/WPA2-PSK 的連線加密的方式,更支援 DoS 及 SPI 防火牆、 IP 地址及網頁過濾功能等等,有效保障由 TP-Link「 Archer MR400 」所轉發出來的無線訊號。



MR400MR400







「 Archer MR400 」的機面設有 LED 顯示燈,當用家使用 4G LTE 連線模式,機面的「4G」指示燈就會亮起,而在「4G」指示燈兩旁的圖示就分別反映互聯網連線及雙頻無線網路的情況,最後的長、中、短的長條狀 LED 燈則是表示 4G 網路接收信號的強弱,好讓用戶就訊號接收的情況而調動路由器的位置。



MR400

TP-Link「 Archer MR400 」的機背提供了不少快捷鍵,包括電源、 WPS 及 WiFi 開關,免於進入複雜的介面,方便用家為路由器直接進行操作。實體連接方面,「 Archer MR400 」設有四個 LAN 接口,全新均支援 100M 的網路連線,處於無線路由器模式時,第四個 LAN 接口會自動偵測及辨識訊號來源而變成 WAN 接口,路由器既能夠提供 4G LTE 接收功能,又具備正常路由器的功能。



路由器機背的最右方設有 Sim 卡的外置插糟,需配合附連的 Mirco Sim 或 Nano Sim 轉接卡一同使用,隨盒更附連一張轉接卡用底貼,可蓋上底部防止拔出轉接卡有機會遇到掉失的問題,設計也相當細心。



MR400



拆解 TP-Link Archer MR400







MR400

拆開 TP-Link 「 Archer MR400 」的機殼,可看到到路由器主要依靠單一塊散熱金屬作散熱,而內部的運作就由兩顆 Qucalcomm 處理器負責。另外,左邊的接口連接著使用 Qualcomm 處理器的無線網卡,及連接著可拆式天線用作接收 4G LTE 的無線訊號,多組處理器也有獨立的防干擾屏蔽,而屏蔽也蓋上一張散熱膠貼與散熱金屬連接,有效降低運作時產生的高溫度影響路由器的效能。



MR400



TP-Link「 Archer MR400 」主處理器採用了「 Qualcomm QCA9561-AL3A 」,提供 USB 2.0 host 、一個 PCIe 連接及集成 Fast Ethernet Switch 的功能,支援 n/b/g 無線網路制式及具備 3x3 MU-MIMO 技術,但 MR400 的「 QCA 9561 」只負責 2.4GHz 頻段的無線網路及對外的 LAN/WAN 連接。

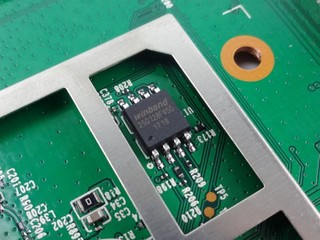

記憶體方面, TP-Link 「 Archer MR400 」內建 ESMT 的「 M14D1G1664A -2.5G2D 」 DDR2-800 記憶體,容量為 128MB 。另外,快閃記憶體採用了「 WINBOND 」的「 25Q128FVSG 」,容量為 16MB 。



MR400MR400



QCA9886 是 Qualcomm 高度整合式 5GHz 的 WiFi 單核心晶片處理器,主要獨立處理一組 5GHz 的無線網路頻段,支援 802.11ac Wave 2 及 n/a/b/g 無線協定及 2x2 MIMO(2-stream) 架構,最高提供 867Mbps 的連線速度。



MR400



移除無線網卡上的散熱金屬片及抗干擾屏敝後,會發現無線網卡採用的是「 Qualcomm MDM9207-1 」,「 Qualcomm MDM9207-1 」是採用 28nm LP 技術、整合 ARM Cortex-A7、 802.11ac WiFi 及 BT 4.1BLE 的處理器,提供 1x1 MIMO Stream,支援 FDD-LTE 、 TD-LTE 、 DC-HSPA 、 GSM 及 TS-SCDMA 網路,另外更配備了一顆「 ESMT FM6BD2G1A 」記憶體,容量為 256MB 。



MR400

MR400MR400



效能評測



測試點:距離「 Archer MR400 」距離約十米

測試軟件: iperf3

( 圖 1 、 3)command : iperf3 -c IP -i 10 -t 60 -w 100m

( 圖 2 、 4 )command : iperf3 -c IP -P4 -t60

產品: ASUS PCE-AC88 4T4R 網卡的 PC 作 Server

產品: 2T2R 作筆記本

路由器: TP-Link Archer MR400 路由器



首先,使用 ASUS PCE-AC88 4T4R 網卡的 PC 使用 iperf 測試「 Archer MR400 」的 5GHz 無線網路, ( 圖 2) 反映 Archer MR400 在 60 秒內平均的傳送及接收速度是 147Mbits/sec ,而另一組指令的測試結果 ( 圖 2) 是傳送及接收平均速度為 131 Mbits/sec 。



MR400

圖 1

MR400

圖 2



TP-LINK  Archer MR400 雙頻路由器

售價: HK$1,338

查詢: Everbest ( 2541 2982 )



編輯評語



TP-Link「 Archer MR400 」 AC1350 為居住地點沒有 8M 以上寬頻覆蓋、需要經常出外工作或者短期逗留外地工幹的人仕而設,藉著 4G LTE 的覆蓋共享無線訊號,作一個暫時的解決方案,有效打破 ISP 覆蓋限制的問題。

文: Matthew Chan/評測中心
