2017-10-16
中階Z370電競MB
MSI Z370 Gaming Pro CARBON AC
文: Charlie Chan / 評測中心


為了迎接 Intel 第 8 代處理器降臨, MSI 推出全新「 Z370 Gaming Pro CARBON AC 」主機板,引人注目的碳纖裝潢加上主機板上的灰間圖騰,配合引人注目的 MYSTIC LIGHT RGB 燈效,加入 Nahimic 3D Sound Expert 音效引擎,主攻中階電競玩家市場。



Z370 Gaming Pro CARBON AC



MSI Z370 GAMING PRO CARBON AC



MSI 推出全新「 Z370 Gaming Pro CARBON AC 」是主打中階電競玩家市場,採用 ATX Form Factor 設計、支援 Intel 最新第八代 CoffeLake-S 處理器,擁有 802.11AC WiFi 無線網絡連接卡、 Nahimic 虛擬 7.1 聲道處理軟件的 Audio Boost 音效模組,加上引人注目的可碳纖裝潢加上主機板上的灰間圖騰,配合引人注目的 MSI Mystic Light RGB 燈效,令主機板非常具質感,同時今代記憶體性能進一步提升,支援 DDR4-4000+ XMP 記憶體,性價比較同級對手更勝一籌。



Z370GPCZ370GPC



「 Z370 Gaming Pro CARBON AC 」採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm ,今代改用黑、銀配色為主題,碳纖紋理點綴巨型 I/O Armor 配搭鋁合金 PWM Heatpipe 散熱器,外觀質感進一步提升。







Socket 1151v2 處理器接口



Z370GPC



主機板採用全新 LGA 1151v2 處理器介面,雖然外觀上與舊有 Socket 1151 處理器相同,但腳位定義作出了改動,增加了 18 個 VCC 供電及 14 個 VSS 接地腳位,以滿足更多核心對供電的需求。 MSI Z370 Gaming Pro CARBON AC 只支援全新「 Coffee Lake 」 微架構、第 8 代 Intel Core 系列處理器,無法兼容舊有 Skylake 及 Kaby Lake 微架構產品。



Intel 8th Gen Core Processor Family

 ProcessCores/ThreadsL2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockPrice
Intel Core i7-8700K14nm6/121.5MB12MB3.7GHz4.7GHz95WUHD Graphics 630 (GT2)1.2GHz$359
Intel Core i7-870014nm6/121.5MB12MB3.2GHz4.6GHz65W×UHD Graphics 630 (GT2)1.2GHz$303
Intel Core i5-8600K14nm6/61.5MB9MB3.6GHz4.3GHz95WUHD Graphics 630 (GT2)1.15GHz$257
Intel Core i5-840014nm6/61.5MB9MB2.8GHz4GHz65W×UHD Graphics 630 (GT2)1.05GHz$182
Intel Core i3-8350K14nm4/41MB8MB4.0GHz×91WUHD Graphics 630 (GT2)1.15GHz$168
Intel Core i3-810014nm4/41MB6MB3.6GHz×65W×UHD Graphics 630 (GT2)1.1GHz$117



受惠於 Intel 第三代 14nm++ 制程及晶片線路重新佈局, Coffee Lake 微架構是 Intel 首代主流處理器搭載 6 核心配置,加上核心時脈的提升,成為近代 Intel Core 主流級型號性能提升幅度最大的世代交替。



當中最高階的 Core i7-8700K 處理器 Boost Clock 高達 4.7GHz ,是 Intel 目前為止預設 Boost Clock 最高的產品, 所有支援 Turbo Boost 的型號均達 4GHz 或以上水平,時脈的提升帶來更直接的性能增加。









全新 Intel Z370 系統晶片



MSI Z370 GAMING PRO CARBON AC



MSI Z370 Gaming Pro CARBON AC 採用 Intel 新一代「 Z370 」系統晶片,基本上「 Z370 」在硬體設計層面上與「 Z270 」系統晶片完全相同,只有儲存技術提升至 Rapid Storage Technology 16 版本,並支援 CPU PCIe Lanes 的 NVMe SSD 組成 RAID 0 模式,但這些功能提升並非由晶片層面提供。



Z370



沿用 DMI 3.0 (Direct Media Interface) ,處理器與晶片組之間採用 4 個 PCIe 3.0 Lanes 連接,傳輸頻寬為 3.94GB/s ,內建 30 個 Flexible I/O 可提供最高 24 個 PCIe 3.0 Lanes 、最高可達 8 個 SATA 3.0 及最高 10 個 USB 3.0 接口,但其實這些接口均來自 30 個 Flexible I/O Port ,實際規格則視乎主機板廠商的設計而定。









DDR Boost 技術、支援 DDR4-4000+ XMP



MSI Z370 GAMING PRO CARBON AC



記憶體方面, MSI Z370 Gaming Pro CARBON AC 主機板備有 4 條 DDR4 DIMM 插槽,支援 Dual Channel 雙通道記憶體技術、 non-ECC 未緩衝處理記憶體、 Intel Extreme Memory Profile (XMP) 技術,最高可達 DDR4 4000 XMP 記憶體速度,最大 64GB 記憶體容量。



為了提升記憶體插槽保護能力, Z370 Gaming Pro CARBON AC 新增記憶體 STEEL ARMOR 插槽,可避免因安裝時施力造成記憶體損壞,還能減少傳輸訊號免受電磁波的干擾。



MSI Z370 GAMING PRO CARBON AC

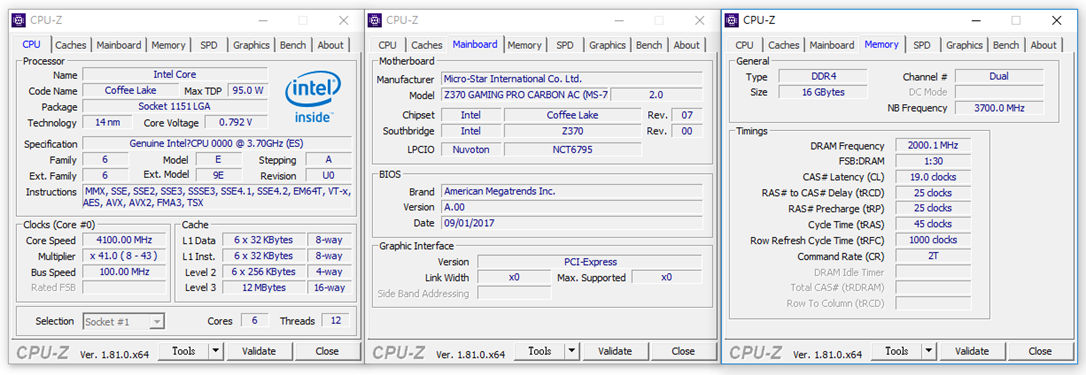

成功於 BIOS 設置中以 1.4v 調較倍頻為 4000 的 DDR4 記憶體速度,並以 CL 延遲值 19-25-25-45 運行



MSI 特別在記憶體部份加入了「 DDR4 Boost 」電路隔絕設計,可幫助記憶體在運作更高的存取速度下更穩定,同時經優化的線路可隔離記憶體電路與其他元件干擾的可能,有效提升系統與儲存裝置的穩定性。此外,在記憶體插槽旁邊提供「 EASY XMP LED 」,當 XMP 記憶體成功啟動, XMP LED 指示燈會顯示當前的運作狀況,方便用家進行辨識。









10 相數位供電設計



Z370GPC



PWM 供電設計方面,「 Z370 Gaming Pro CARBON AC 」具備 10 相數位供電設計,每相供電平均分攤 CPU vCore 電流負載,不但可降低每一相數的溫度、提升壽命,採用 UPI uP95080 控制晶片配搭 UPI uP1961S 相位倍增晶片,每顆供電由 2 顆 ON Semiconductor 4C029 及兩顆 ON Semiconductor 4C024 構成。



Z370GPCZ370GPC

 ( 左 ) UPI uP95080 PWM 控制晶片 ( 右 )



雖然是中階型號,但廠方採用鈦金屬製全封閉式電感、 10K 小時黑金固態電容,可使供電時所產生的雜訊及損耗更加少,除了提供系統穩定及充裕的超頻能力外,還可以使主機板於長期超頻下仍能承受壓力,增加組件耐久力。



Z370GPCZ370GPC

( 左 ) 10K 小時固態電容 ( 右 ) 鈦金屬製全封閉電感







3 組 PCIe 繪圖接口



主機板提供 3 組 PCIe x16 擴充槽,為應付高階繪圖卡身重量,其中 2 組加入「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更高貴。



Z370GPC



繪圖卡接口配置方面,透過 CPU PCIe Lanes 支援 1 組 x16 Lanes 或分拆成 2 組 x8 Lanes 繪圖接口,另透過 Z370 系統晶片提供 1 組 x4 Lanes 可支援 NVIDIA 2-Way SLI 或 AMD3-Way CrossFireX 繪圖卡加速技術。



PCIe Slot Configurations

 PCIe1PCIE2PCIe3PCIe4PCIe5PCIe5
x1x16x1
x0x1x4
x1x8x1x8x1x4









雙 Ultra M.2 介面 + 6 個 SATA 6Gbps 接連埠



MSI Z370 GAMING PRO CARBON ACMSI Z370 GAMING PRO CARBON AC



儲存方面,主機板提供兩組 Ultra M.2 M Key ,均支援 PCIe Gen3 x4 或 SATA3 6Gb/s ,最高傳輸速度可達 32Gbps ,可支援 NVMe 及 Intel Optane 技術的 SSD 產品,兩組 M.2 SSD 亦可以組成 RAID 陣列,位於 CPU 附近的 Ultra M.2 介面最高可支援 M.2 2280 規格、另一組 Ultra M.2 介面則可支援最高 M.2 22110 規格。惟 M.2 插槽跟 SATA 接口共用通道,故此當 M.2 插槽在使用中的時候其相關的 SATA 接口將自動停用。









MSI Z370 GAMING PRO CARBON ACMSI Z370 GAMING PRO CARBON AC

4 組 + 2 組垂直的 SATA3 連接埠



MSI Z370 Gaming Pro Carbon AC 於主機板下方提供 6 組 SATA3 6Gbps 連接埠,以及給機箱前置面板連接的兩組 19 針 USB3.0 接頭, 6 組 SATA 3 6Gb/s 接口由原生 Z370 晶片組提供,可支援 RAID0/1/5/10 硬碟陣列模式。







支援 802.11ac 2T2R 無線網絡



MSI Z370 GAMING PRO CARBON AC 附連 INTEL Wireless-AC 8265 無線網絡模組,支援 802.11 a/b/g/n/ac + Bluetooth 4.0 High Speed Class II 規格, 2T2R 配置、支援 2.4GHz/5GHz 雙頻網絡,最高傳輸速度可達 867Mbps 。以 PCI-e x1 連接方式連接,可彈性地讓用家自行選擇搭配與否。

MSI Z370 GAMING PRO CARBON AC





背板 I/O 部份, Z370 GAMING PRO CARBON AC 採用紅、黑的配色,一如前兩代 Intel 100 及 200 系列晶片組, I/O 配置各項基礎配備,亦搭載著由 ASMedia ASM3142 晶片組所提供的兩個 USB Type-C 及 Type-A 的連接埠,而且搭載 Intel I219-V Gigabit 網路控制器的 LAN (RJ45) 連接埠及其下面兩個 USB3.0 Type-A 接頭均有燈光效果點綴。



MSI Z370 GAMING PRO CARBON AC









MSI MYSTIC LIGHT RGB 光效控制



MSI Z370 GAMING PRO CARBON AC

MSI Mystic Light 控制台



燈光效果方面, Z370 GAMING PRO CARBON AC 支援 MYSTIC LIGHT RGB 光效同步,在 24 Pin 供電底下位置、系統晶片及 Back I/O 加入了 3 組獨立的 LED 設置,今代新增多種明滅效果,支援高達 18 種不同特效,讓玩家打造自己喜愛的 RGB 燈光效果。



MSI Z370 CARBON AC

支援 MSI Mystic Light Sync 燈效

MSI Z370 CARBON ACMSI Z370 CARBON AC



隨主機板附送一條 40cm 長的 RGB 發光條,可連接於主板右下角的 JRAINBOW1 接頭,受 MSI Mystic Light 控制以用家獨立控制發光模式 (e.g. 呼吸,彩虹,閃爍 等 )



MSI Z370 GAMING PRO CARBON AC

附連 40cm 長的 RGB 發光燈條

MSI Z370 GAMING PRO CARBON ACMSI Z370 GAMING PRO CARBON AC

備有 JRAINBOW1 及 JRGB1 接頭









NAHIMIC 2+ 引擎、 Audio Boost 音效模組

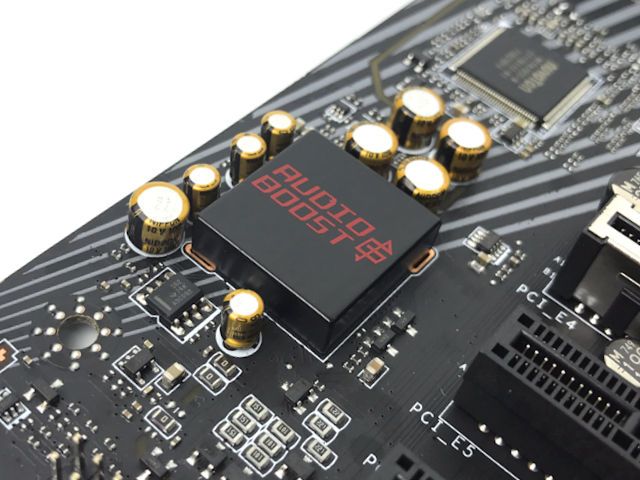

音效方面, Z370 Gaming Pro CARBON AC 加入第 4 代 AUDIO Boost 音效模組,內建 DAC 數位類比轉換器,以及 EMI SHIELD( 精良裝甲 ) 所帶來的高傳真音效處理器與穩定的供電,確保玩家能夠享受到具立體環繞效果的最純淨音質。



MSI Z370 GAMING PRO CARBON AC

MSI Z370 GAMING PRO CARBON AC



支援 NAHIMIC 2+ 聲音技術主要是用在軍事和航空領域,其中又以質量和精度而聞名,透過 NAHIMIC 獨特的聲頻探測技術,可幫助玩家在遊戲當中分析敵人的所在位置與方向,掌握環境就能掌握勝利的先機,對遊戲玩家來說非常重要。



MSI Z370 GAMING PRO CARBON AC









M.2 Shield 降溫效能測試:



MSI Z370 Gaming Pro Carbon AC 於首條 M.2 插槽上提供了 M.2 Shield 散熱器,能為 M.2 SSD 提供散熱效果,比較沒有 M.2 Shield 的情況下,完成一次 Crystal Disk Mark 跑分後, AIDA64 測試顯示 Samsung 960 Pro 512GB SSD 的即時溫度為攝氏 71 度。



MSI Z370 GAMING PRO CARBON AC



使用 M.2 Shield 後再執行 Crystal Diskmark 測試, Samsung 960 Pro 512GB SSD 的溫度能保持於攝氏 59 度,比沒有 M.2 Shield 的情況下低出 12 攝氏度,反映其散熱能力相當理想。



 MSI Z370 GAMING PRO CARBON AC



MSI Z370 GAMING PRO CARBON AC

售價: HK$1,790

查詢: Felton (2273-8393)



編輯評語:



MSI Z370 GAMING PRO CARBON AC 是次定價進取,特別加入 MSI Mystic Light Sync RGB 組件、 Nahimic 2+ 虛擬 7.1 聲道及廣闊音場效果,滿足追求燈效及聲效的 Gaming 玩家,在主機板設計方面精簡且心思細密,例如 M.2 Shield 加強散熱效能及 SSD 的耐用度、 Debug LED 為系統進行除錯等等,方便不少以 Fancy 為主又不想深入探討系統細節的玩家。



即使主機板不是以高階超頻利器定位,但 MSI 標榜記憶體的 4000MHz+ 亦很 Promising ,說得出做得到,真的能跑 4000MHz 的記憶體,又為此主機板增添一份可玩性。功能、效能、定位、價格多方面同時兼備,如果是走這條 Fancy & Casual 路線的你, MSI Z370 Gaming Pro Carbon AC 相信將會是個不俗之選!

文: Charlie Chan/評測中心
