X299 OC 戰神登場!!
ASUS ROG Rampage VI APEX 主機板
文: Charlie Chan / 評測中心


ASUS推出「ROG Rampage VI APEX」主機板強勢登場,以打破超頻 WR 紀錄、追求極限性能而生,特別針對 LN2 超頻及 Custom Loop 水冷應用作出優化,加入大量硬體層面的創新超頻功能,強化記憶體線路佈局達成 DDR4-4266+ XMP 速度,打破傳統的 X-Shaped PCB 造型、獨家 DIMM.2 SSD 模組介面,絕對是現時最強的Intel X299超頻板皇。



ASUS ROG Rampage VI APEX 主機板



R6A



ASUS ROG 主機板雖然定位為電競玩家系列,但品牌之初卻是以強大超頻性能作為最大賣點,為滿足喜愛 ROG 主機板的專業超頻玩家們,特別制作了全新「 ROG Rampage VI APEX 」主機板,設計方向回歸品牌初心,通過優化主機板線路佈局、加入大量硬體層面的調節晶片及超頻功能,結合 ROG 研發團隊累積經年的超頻美學,延續「Intel X299」極致平台的超頻神器傳奇。



ROG Rampage VI APEX



為發揮經優化的 Intel Skylake-X 及 Kaby Lake-X 處理器超頻潛力,「 ROG Rampage VI APEX」採用真 8 相位 Extreme Engine Digi+ 供電模組,以及雙 8PIN CPU 電源輸入,以確保 18 核心巨獸能夠提供足夠的電力完成極限時脈,並採用專為超頻而生的第三代 T-Topology 1DPC (1DIMM per Channel) 記憶體佈局,以及加入強化 BCLK 超頻能力的 ASUS Pro Clock 引擎,淋漓發揮處理器的極限性能。



早前,ASUS ROG 研發團隊更與全球超頻高手們聯手,搭配 Intel Core i7-7740X 處理器打破了 7 項新世界紀錄及勇奪 16 個全球第一位,並達成 7.562GHz 核心時脈紀錄。



ROG Rampage VI APEX

Rampage VI Apex 搭載Core I7-7740X 達成最高時脈紀錄 7.562Ghz 



支援 INTEL LGA 2066 處理器

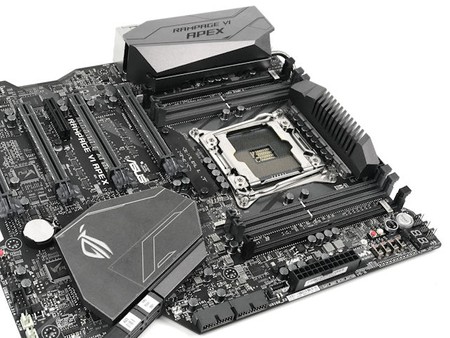

ASUS「 ROG Rampage VI APEX」主機板採用 EATX Form Factor 設計,尺寸為 30.5cm x 27.7cm,採用 Intel LGA 2066 處理器接口,除了支援最新第 7 代極致系列的 Core I9 系列 Skylake-X 微架構處理器外,同時亦相容由現有第 7 代 Intel Kabylake 微架構處理器改良優化並帶往 LGA 2066 處理器接口平台上發揮極致性能的 Intel Kaby Lake-X 處理器,分別為 「 ROG Rampage VI APEX」打破世界紀錄的 Intel Core I7-7740X 及 Core I5-7640X。



ROG Rampage VI APEX



相較上代 Haswell-E 微架構處理器,在相同核心數目及相同時脈下,多線程運算性能提升約 10% ,新增 Turbo Boost Max 3.0 令單線程運算性能可進一步提升約 15%。相比以往的 HPDT 平台,全新 X299 平台擁有更具彈性的處理器配置,由入門型號 4 核心、 4 線程的 Core i5-7640X ,至最高階 18 核心、 36 線程的 Core i9-7980XE,合共 9 款不同的 SKU 可供選擇,其中 Core i7-7980XE 更是首款具備 Teraflop 運算能力的處理器產品,所有 SKU 型號均不鎖倍頻,讓玩家們盡情發揮處理器的超頻潛力。



ROG Rampage VI APEX





新一代 INTEL X299 系統晶片



全新 INTEL X299 系統晶片與處理器之間的傳輸介面,由上代 DMI 2.0 升級至 DMI 3.0 (Direct Media Interface) ,雖然傳輸介面與 X99 系統晶片同樣採用 4 個 PCIe Lanes ,但傳輸協定由 PCIe 2.0 提升至 PCIe 3.0 ,除了傳輸率由 5GT/s 提升至 8GT/s 外 ,同時亦由 8b/10b 編碼技術改進至 128b/130b 編碼技術,減低編碼時需要佔用的頻寬,實際資料傳輸速度由 2GB/s 提升至 3.94GB/s ,解決上代 X99 系統晶片因 DMI 頻寬不足造成性能瓶頸的窘境。



 INTEL X299 ChipsetINTEL X99 Chipset
CodenameLewisburgWellsburg
sSpec No.SR2Z2SLKDE
CPU SocketLGA 2066LGA 2011-3
DMI Support32
Bandwidth3.97GB/s2GB/s
Flexible I/O3022
PCIe SupportGen 3Gen 2
PCIe LanesUp to 24Up to 8
Total USB PortUp to 14Up to 14
USB 3.0Up to 10Up to 6
RST for PCIe3-
Intel Optane SupportYesNo
SATA 3.0Up to 8Up to 10
Lan Port1 Gb MAC1 Gb MAC
TDP6W6.5W



除了 DMI 3.0 傳輸介面外, INTEL X299 系統晶片將內建的 PCIe Lanes 全面升級至 PCIe 3.0 規格,相較上代 X99 系統晶片僅支援 PCIe 2.0 ,用家如需要使用 PCIe 3.0 介面必需佔用 CPU 的 PCIe Lanes ,更重要的是 X299 系統晶片最高可提供 24 個 PCIe Lanes ,將有助加速 M.2 PCIe SSD 進一步普及。



ROG Rampage VI APEX









支援 Quad Channel 技術、最高 DDR4-4400 倍頻



ROG Rampage VI APEX

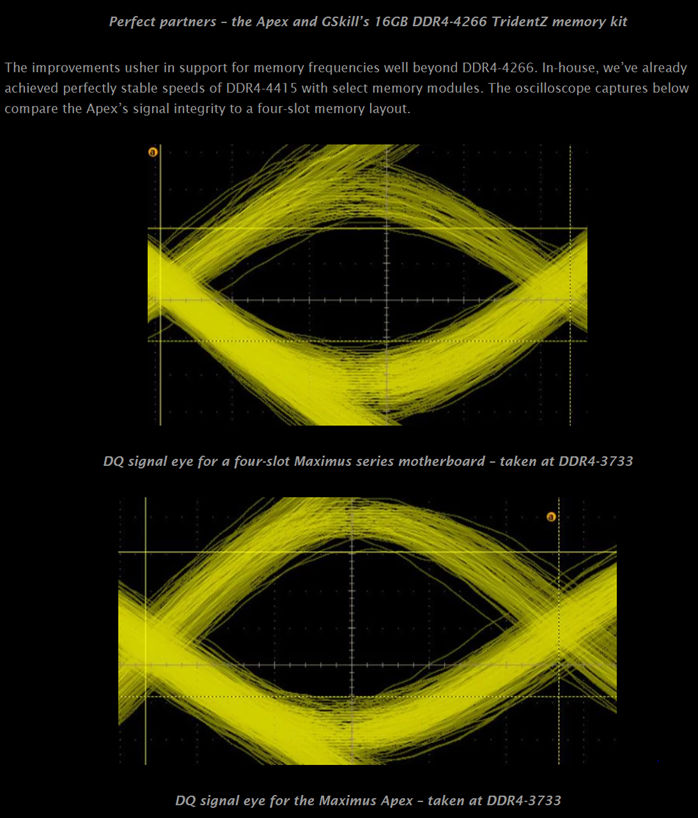

記憶體方面,「ROG Rampage VI APEX」主機板配備了專為超頻而生的第三代 T-Topology 1DPC (1DIMM per Channel) 記憶體佈局,除了支援 INTEL XMP 2.0 記憶體自動超頻技術,廠方更針對記憶體線路作出優化,有效降低了記憶體訊號傳輸的串擾及耦合雜訊,令記憶體超頻能力有大大升。



ROG Rampage VI APEXROG Rampage VI APEX



值得注意的是, INTEL X299 平台的記憶體支援規格,會因使用的處理器型號而異,當配搭 Skylake-X 微架構的 Core X 處理器時,最高可支援 Qual Channel 記憶體技術,在 1 DIMM per Channel 下最高支援 64GB 記憶體容量,同時提供最高 DDR4-4400 倍頻設定。



如配搭 Kaby Lake-X 處理器時,主機板上的 Channel A 、 B 的 DDR4 DIMM 插槽並不會生效,最高僅支援 Dual Channel 記憶體技術,在 2 DIMM per Channel 下最高支援 64GB 記憶體容量,最高記憶體倍頻為 DDR4-4133。



ROG Rampage VI APEX









8 相 Extreme Engine DIGI+ 供電模組



作為針對極限超頻的專業型號,「 ROG Rampage VI APEX 」供電設計方面絕對不能馬虎,尤其是新一代 Skylake-X 及 Kabylake-X 微架構的超頻性能大幅提升,供電模組設計將成為超頻穩定性的重要關鍵之一。「ROG Rampage VI APEX」採用 Extreme Engine DIGI+ 供電設計,配合自家研發的 TPU 控制晶片及 Pro Clock 晶片,能準確監察並快速調整 CPU vCore 電壓,有效降低 vDrop 出現提升超頻穩定性。



ROG Rampage VI APEX

8 相位 Extreme Engine DIGI+ 供電設計



採用 8 相位供電設計配搭數位 VRM 控制晶片,負責為 CPU VCORE 供電,並加入自家研發的 ROG 晶片及 TPU 晶片取代 Intel iMVP8 供電,以數位迴路實時監察 VCORE 及 VSA 的電壓轉變作出補償,更準確的電壓控制能力大幅降低 vDrop 情況。



採用自家研發的 EPU VRM 控制晶片配搭 PRO Clock II 晶片,以數位迴路實時監察 CPU Core 及 CPU MESH 的電壓轉變作出補償,更準確的電壓控制能大幅降低 vDrop 情況,配搭 60A 高效合金電感,能改善 CPU vCore 電壓供應的穩定性,優化電源轉換減低廢熱產生。



ROG Rampage VI APEXROG Rampage VI APEX

( 左 ) ASUS DIGI+ EPU VRM 晶片 ( 右 ) IR3555M MOSFET 及 60A Microfine 合金高效電感



配搭 IR PowlRstage 3555M 雙層堆疊 MOSFET,其整合了兩顆高電流輸送的 MOSFET 堆疊於單一封裝內,節省了 50% PCB 佔用空間,效率相較一般 MOSFET 提升超過 90%,低導通電阻很大程度上減少了傳導損耗和導通功率消耗,同時工作溫度亦降低了約 15°C 以上。



ASUS Pro Clock II 技術



ASUS 「ROG Rampage VI APEX」主機板加入了全新「 Pro Clock II 」超頻技術,針對 LGA 2066 處理器作出優化,透過專用外部 Clockgen 晶片配合自家研發的 TPU 處理單元,強化電壓及基礎時脈超頻控制,相較其他主機板廠商具備更強大的 BCLK 超頻能力。



ROG Rampage VI APEX

ASUS PRO Clock II 控制晶片

ROG Rampage VI APEXROG Rampage VI APEX

兩顆 ASUS TPU 控制晶片,分別位於 PCIEX16/X8_3 及 PCIEX8_4 之間 (左) 及晶片組附近 (右)



透過 ASUS Pro Clock II 超頻技術,提供了更寬闊的 BCLK 超頻範圍,為玩家帶來更多參數選項作性能最大化,而且無需透過軟體進行移頻,減少系統重新啟動需要。此外,專用外部 Clockgen 晶片亦帶來超低的抖動 (Ultra-Low Jitter) ,在大幅度超頻的極端條件下仍能保持高穩定,最高可達 400MHz+ BCLK 。



硬體層面的 Extreme OC 功能



無可否認, ROG 主機板的設計大方向由昔日主打超頻能力為主,續漸轉移至電競元素及使用體驗為先,流失不少喜歡超頻的 ROG 粉絲, ROG 研發團隊決定回歸品牌初心推出全新「ROG Rampage VI APEX」,以打破超頻 WR 紀錄、追求極限性能而設計,特別針對 LN2 超頻及 Custom Loop 水冷應用作出優化,加入大量硬體層面的創新超頻功能,讓高手們專注於性能調整,減少超頻時過於繁複的步驟。



ROG Rampage VI APEX



主機板的右下方除了設有開關、重啟及 Q-Code LED 顯示外,同時亦提供了四顆 QLED 指示燈顯示系統問題的類別,為超頻玩家提供排解疑難的大方向。在 QLED 下方設有「 LN2 Jumper 」,啟動後將會打開被隱藏的超頻範圍,讓專業超頻玩家調節隱藏的 BIOS 功能,盡情發揮處理器的極限性能。主機板設有「 Slow Mode Switch 」,能實時將處理器倍頻降至最低,讓處理器無需長時間均處於高時脈,提升極限超頻時的成功率。



ROG Rampage VI APEX



設有「 Retry Button 」功能,在進行極限超頻時開機卡在 POST 階段,往往只是差一點運氣而已,當「 Reset Button 」沒有回應時需要長按「 Power Button 」 5 秒才能關機再重啟,「 Retry Button 」則可以快速為系統 Hard Reset ,同時不會進入 Safe Boot 模式,亦不會洗掉上一次設下的 BIOS 設定,讓超頻玩家快速重試同樣的超頻設定。



ROG Rampage VI APEX

ROG Rampage VI APEXROG Rampage VI APEX

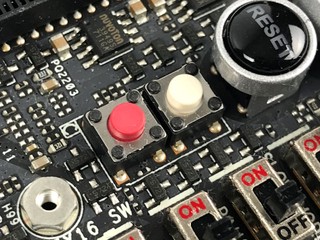

( 左 ) Retry Button及Safe Boot Button ( 右 ) MemOK! Button



「 Safe Boot Button 」則是為多次啟動也被卡在 POST 階段、無法進入 BIOS 介面修改設計,用家往往需要「 Clean CMOS 」才能解決問題,與此同時所有設定亦會被洗掉,「 Safe Boot Button 」可以強制系統進入 Safe Boot 模式,但 BIOS 設定不會被清除,無需完全推倒重來。



「 MemOK! Button 」可以分辨是否記憶體設定導致系統無法正常啟動,使用後系統會把記憶體設定暫時變成 Default ,其他超頻設定不變,方便用家排解記憶體設定問題。



ROG Rampage VI APEXROG Rampage VI APEX

( 左 ) PCIe x16 Debug Switch ( 右 ) RSDV Switch_1及_2、 Pause 及 Slow Mode Switch

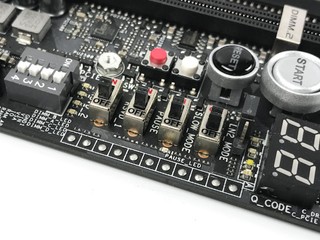

為提升超頻成功率,「ROG Rampage VI APEX」設有「 Slow Mode Switch 」及「 Pause Switch 」功能,「 Slow Mode Switch 」能夠在硬體層面下將 CPU 倍頻降至 8X ,讓處理器無需長時間處於高時脈,提升極限超頻時的成功率,快速降低處理器溫度。



「 Pause Switch 」能夠在硬體層面暫時處理運算令處理器進入閒置狀態,超頻玩家可以在暫停狀態下調整 CPU 時脈及電壓等設置,令超頻幅度攀升到更高層次。另設有「 RSVD Switch 」功能,令 CPU 運作溫度低於 -120°C 或更低時,仍可正常重新啟動,不會出現 Cold Bug Boot 問題。



ROG Rampage VI APEXROG Rampage VI APEX

( 左 ) 設有 PROBEIT 電壓測量點 ( 右 ) 四顆 QLED 系統問題指示燈



主機板設有 PCIe x16 Debug Switch,在多繪圖卡超頻時可以快速排解哪一張繪圖卡出現問題,並對症下藥,DRAM Jumpers 則可以硬體啟動或屏蔽指定 DRAM Channel,對於追求記憶體時脈紀錄大有幫忙。



針對進階超頻玩家,「ROG Rampage VI APEX」設有 Probeit 電壓測量點,能實時監察系統各部份的電壓值,包括 CPU vCore 、 vIGP 、 VCCSA 、 VCCIO 、 VCCST 、 PLL 、 DRAM 及 PCH 工作電壓,當超頻出現問題時能快速排解問題所在。



ROG Rampage VI APEX



內建 Dual BIOS 功能並設定 BIOS Switch 可快速在 BIOS 之間進行切換,方便超頻玩家調試不同版本的 BIOS Firmware 或快速切換 BIOS 設定,如果其中一個 BIOS Firmware 受損亦能快速修正回復。



「 ROG Rampage VI APEX 」雖然不附連「 OC Panel II 」控制台,但主機板提供了 ROG EXT 接口,用家可以向代理商額外訂購「 OC Panel II 」,透過控制面板實時調控監測,無需透過軟體就能直接進行調整,功能非常強大。 









支援 4-Way SLI/CrossFireX



ASUS「ROG Rampage VI APEX」主機板提供 4 組 PCIe x16 擴充槽,為應付高階繪圖卡身重量,全部加入「 SafeSlot 」嵌入成型技術不鏽鋼插槽,能避免因施力不當或繪圖卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.8x ,縱向強度則提升 1.6x 。



ROG Rampage VI APEX

4 組 PCIe x16 擴充槽



值得注意的是,主機板的 PCIe 繪圖接口支援規格,會因使用的處理器型號而異,當配搭 Kaby Lake-X 微架構的 Core X 處理器時,由於 CPU 僅擁有 16 個 PCIe Lanes,只能提供 1 組 PCIe x16 Lanes 或分拆成 2 組 PCIe x8 繪圖接口,可支援 3-Ways AMD CrossFireX 及 2-Ways NVIDIA SLI 繪圖卡加速, PCIEX8/X1_3 擴充槽會由 X299 系統晶片提供 PCIe x1 Lanes 接口。



PCIe Slot Configurations (Kaby Lake-X Core i7)

PCIEX16/X8_1
PCIEX16/X8_2PCIEX8/X1_3
x16x0x1
x8x8x1



如配搭 Skylake-X 微架構的 Core i7 X 系列處理器時, CPU 擁有 28 個 PCIe Lanes ,可提供 1 組 PCIe x16 + x8 Lanes 繪圖接口,但同時只支援 3-Ways CrossFireX 或 2-Ways NVIDIA SLI 加速技術。



PCIe Slot Configurations (Skylake-X Core i7)

 PCIEX16/X8_1PCIEX16/X8_2PCIEX8/X1_3
x16x8x1



只有 Skylake-X 微架構的 Core i9 X/XE 系列處理器,才會完整提供 44 個 PCIe Lanes ,可提供 3 組 PCIe x16 + x16 + x8 Lanes 繪圖卡接口,達成 3-Ways AMD CrossFire 及 3-Ways NVIDIA SLI 繪圖卡加速配置。



PCIe Slot Configurations (Skylake-X Core i9)

PCIEX16/X8_1PCIEX16/X8_2PCIEX8/X1_3
x16x16x1









ROG SupremeFX 音效模組



即使作為超頻神器卻屬於 ROG 行列,ASUS 當然亦有為主機板內建高端音效模組,「ROG Rampage VI Apex」搭載了高質素的 SupremeFX 音效模組,採用「 ASUS Supreme FX S1220A 」音效晶片,配搭特殊屏蔽設計和專業級音效元件,配搭音頂級 Nichicon 音訊電容、 2VRMS 耳機擴大器,附連 Sonic SenseAmp 及 Sonic Studio III 套件,為玩家提供極高品質的娛樂體驗。



採用全新「 Supreme FX S1220A 」 Audio Codec 晶片,支援數位 8 聲道音效,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 ( AEC ) 、波束成形 (BF) 和降噪 (NS) 等技術。



ROG Rampage VI APEX



其核心設計基於新一代 Realtek ALC1220 Audio Codec 晶片, ASUS 透過與 Realtek 合作為晶片作出優化調校,令「 Supreme FX S1200A 」提升至高達 120dB 訊噪比 (SNR) 音效輸出品質及 113dB 訊噪比 (SNR) 錄音品質,加入金屬外殼減少 EMI 電磁干擾,每組聲道均採用不同的 PCB 層提供獨立輸出。



為提升耳機音效質素主機板加入 LD2117AG 放大晶片,能提供準確的電流和電壓令音色能準確還原,加上日本 Nichicon Premium 級音訊電容,提供溫暖、自然無比的音質。



ROG Rampage VI APEXROG Rampage VI APEX

( 左 ) LD2117AG放大晶片 ( 右 ) Nichicon Premium 級音訊電容







內建 802.11AC 2T2R WiFi 、 Intel i219v Gb Ethernet 、 Asmedia USB3.1 及Type-C 接口



雖然是專業超頻主機板,但「 ROG Rampage VI APEX 」週邊規格一點也不馬虎,內建 Intel i219v Gigabit Ethernet PHY 網絡晶片,提供 RJ45 Gigabit 網絡連接介面,相較一般入門級主機板採用 Realtek 或 Killer Lan ,其先進的中斷處理有助低降 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推荐。



ROG Rampage VI APEXROG Rampage VI APEX

( 左 ) Intel i219v Gigabit Ethernet PHY 晶片 ( 右 ) ASUS LANGuard 保護晶片



ASUS 特別為 Ethernet Port 加入了 Anti-surge LanGuard 設計,訊號耦合技術加上優質貼片元件,能確保可靠的連線及高傳輸量,加入靜電保護與 EDS 突波防謢元件,相較傳統 Ethernet 接口的靜電耐受性提升 1.9 倍,突波防護能力提升 1.3 倍。



ROG Rampage VI APEX

內建 Realtek RTL8822BE 802.11AC 2T2R 無線模組



網絡功能方面,「 ROG Rampage VI APEX 」內建 802.11AC 2T2R WiFi + BT 4.1 模組,採用了 Realtek RTL8822BE 整合式晶片,支援 802.11 a/b/g/n/ac、 2.4GHz / 5GHz 雙頻,最高傳輸速度可高達 867Mbps ,同時提供 Bluetooth 4.1 連接功能,新增支援 Wave2 WiFi MU-MIMO 傳輸,特別適合較多無線設備環境下使用, MU-MIMO 可保證各用戶得到最大化傳輸速度,流暢觀賞 4K HD 串流影片、盡情享受網上遊戲,告別緩衝時間。



內建新一代 ASMedia ASM2142 USB 3.1 Host 晶片,相較舊版 ASM1142 採用 PCIe 3.0 x1 介面,當同時使用兩組 USB 3.1 介面進行快速傳輸時會受到匯流排頻頻寬限制,新一代 ASM2142 提升至 PCIe 3.0 x2 介面,令兩組 USB 3.1 介面能同時提供 10Gbps 高速傳輸。



ROG Rampage VI APEXROG Rampage VI APEX

( 左 ) 全新 ASMedia ASM2142 USB 3.1 Host 晶片 ( 右 ) USB 3.1 Type A + Type C 介面

ROG Rampage VI APEX

由另一組 ASMedia ASM2142 晶片主控的前置USB 3.1 前置面板插位



ASUS ROG Rampage VI APEX

售價:HK$4,099
查詢:ASUS Hong Kong (3582-4770)



編輯評語︰



有別於其他 ROG X299 型號偏重電競元素為主,「 ROG Rampage VI APEX 」設計方向回到品牌初心,結合 ROG 研發團隊累積多年經驗的超頻美學優化主機板線路佈局、加入大量硬體層面的超頻功能,一切以性能為先而且售價亦較貼地,以支援 4 通道的 Intel X299 晶片組來說,主機板僅提供 4 組 DDR4 DIMM 擴充槽或許會令一般玩家卻步,但對於 HardCore 超頻玩家來說每一項細節也是達到最極致性能的關鍵,性能大於一切的前題下,「 ROG Rampage VI APEX 」絕對是極致平台的新一代超頻神器。



文: Charlie Chan/評測中心
