2017-11-23
鏡面技術、40%+散熱面積
ASUS ROG STRIX GeForce GTX 1070 Ti
文: Matthew Chan / 評測中心


ASUS推出全新ROG STRIX GeForce GTX 1070 Ti繪圖卡,採用 6 + 1 相 Super Alloy II 供電設計, 2.5 吋 Slot 三風扇設計並增加 40% 散熱面積,全新 MaxContact 鏡面散熱技術,配搭全新 IP5X 認証專利扇葉,提供強勁而寧靜散熱效果,加上 AURA Sync RGB 同步光效,外觀與性能完全制霸。





ASUS ROG STRIX GeForce GTX 1070 Ti



1070Ti

為滿足進階玩家需求,ASUS推出全「ROG STRIX GeForce GTX 1070 Ti」效能級繪圖卡,用 2.5 Slot 、三風扇規格,散熱器設計進一步強化,增加了 40% 散熱面積、全新 MaxContact 鏡面散熱技術,配合 IP5X 防塵認証的 Wing-Blade 風扇,擁有一流品質及可靠性,採用 Auto Extreme 生產技術及 Super Alloy Power II 供電設計,加上全新 AURA RGB Sync 光效功能,性能與外觀同時兼備。



1070Ti

圖為 ASUS ROG STRIX GeForce GTX 1070 Ti 繪圖卡,型號為「ROG-STRIX-GTX1070TI-A8G-GAMING」,尺寸為 29.8cm x 13.4cm x 5.25cm ,散熱器設計與ROG STRIX 1080 Ti完全相同,提升至 2.5 Slot 插槽寬度,散熱鰭片區域進一步擴大,相較1080與1070 的 Dual Slot 設計,散熱面積提升了 40%、散熱效能提升了 30% 、同時降噪效果提升了 3X 。







GP104-300繪圖核心



採用「GP104-300」繪圖核心,16nm FinFET 制程及 VLSI 超大型積體電路優化,內建 72 億個電晶體、Die Size 約 314mm²,核心擁有 4 個 GPC 圖形處理群,每個 GPC 圖形處理群具備 5 個 SM 模組、合共 20 個,不過 GTX 1070 Ti 僅被屏蔽 1 組 SM 模組,總數由 20 個減至 19 個,因此 CUDA Core 數目由 2560 個減至 2432 個,Texture Unit 數目亦由 160 個減至 152 個,相較 GTX 1070 被屏蔽 1 整組 GPC 圖形處理群,GTX 1070 Ti 在規格上非常貼近 GTX 1080。



1070Ti



由於NVIDIA並不容許廠方預設超頻,因此ROG STRIX GeForce GTX 1070 Ti的核心時脈預設為 1,607MHz Base Clock、1,683MHz Base Clock,安裝附連的GPUTweak公用程式,提供OC Mode可自動超頻至1,683MHz Base Clock、1,759MHz Boost Clock。







256Bit介面、8GB GDDR5記憶體



1070Ti



記憶體方面,「ASUS ROG STRIX GeForce GTX 1070 Ti」具備了 8 顆 Micron D9TCB GDDR5 記憶體顆粒,合共 8GB 記憶體容量,記憶體時脈為 2,000MHz ,在 QDR 技術下其傳輸時脈高達 8Gbps,256bit 記憶體介面提供高達 256GB/s 記憶體頻寬。







6+1相Super Alloy Power II供電



1070Ti



拆下散熱器後,可以看到ASUS ROG STRIX GeForce GTX 1070 Ti 採用非公板設計,更大的PCB面積能提供更多散熱面積,提升至6+1 相Super Alloy Power II 供電模組,採用有效減低負載時出現 vDROP 的幅度,降低供電模組的雜訊,有效提升產品超頻能力及穩定性, TRIO 超合金電感相較一般電感,減少雜聲出現達 2X , Dr.MOS 能提升電源轉換效率並減少供電模組廢熱產生,長耐久固態電容相較一般電容壽命,壽命大幅延長 2.5X ,加入大量 POSCAP ,能有效提升超頻空間。



1070Ti1070Ti

(左)  6+1 相Super Alloy Power II 供電  (右) 需外接1組8Pin PCIe電源



採用了 100% 全自動制程技術生產,排除人手插件過程所需,結合 SMT 頂級用料並設定一套全新的品質標準,全自動制程技術可確保繪圖卡品質一致性,有效提升產品性能及耐用性。全新制程更環保,不但消除有害的化學物質,而且生產時所需耗電量降低了一半。







2.5 Slot、MaxContact技術

1080 Ti

為提升導熱速度,散熱器底部採用了 MaxContact 鏡面散熱技術處理,經鏡面精密加工減少細微坑洞,相較傳統 GPU 散熱銅片平滑 10 倍,增加 200% 接觸面積強化導熱效能,配合 6 支 10mm Heatpupe 全導導熱管,將 GPU 發出的廢熱迅速地傳導至散熱鰭片上。



1080Ti1080Ti

(左) MaxContact鏡面技術 (右) 6支10mm Heatpipe



搭載三組專利 Wing-Blade 扇葉 8cm 風扇,其扇葉採用翼型葉片專利設計,能有效提升氣流並使散熱鰭片靜壓力提升 105% ,靜音效果相較公板繪圖卡聲噪減低 3 倍,更通過 IP5X 防塵認證,確保風扇擁有可靠度及耐久度,就算在嚴苛的運作條件下仍能保持正常風扇效能。



1080Ti1070Ti

(左) 3組8cm Wing-Blade風扇  (右) 具備記憶體散熱片



支援 0dB 靜音技術,執行負載較低的 3D 遊戲,例如英雄聯盟 League of Legends 與星海爭霸 StarCraft 等,由於 GPU 工作溫度不高,散熱器風扇可完全停止運作,為玩家帶來 0dB 遊戲體驗。







金屬背板、FanConnect接口



為了提升繪圖卡 PCB 剛性及耐久度,「 ROG STRIX GeForce GTX 1070 Ti 」在 PCB 正面加入了鋁金屬片,同時亦能記憶體顆粒及供電模組提供散熱效果,卡背亦加入了鋁金屬背板,防止 PCB 彎曲及損壞卡背的元件,並有助降低 PCB 表面溫度。



1070Ti1070Ti



在卡尾加入了 2 個 4 Pin FanConnect 智能控制接頭,可連接至 PWM 和 DC 系統風扇,當 GPU 過高時 Fan Connect 風扇將會自動運作,提供客制化的調校設定選項,能因應繪圖卡的溫度打造最佳系統散熱效能。







AURA Sync RGB光效



ROG STRIX GeForce GTX 1070 Ti 的散熱器外殼、卡頂的 Republic of Gamers 字樣及卡背的 ROG Logo 均設有 LED 顆粒,支援 8Bit 256 色讓玩家自訂 LED 效果,令繪圖卡造型更加型酷。更支援同步技術可與 ASUS 主機板及 AURA Sync 的週邊進行配對,打造完美的 RGB LED 效果。



1070Ti



附連 AURA Lighting Control 軟體,讓用家自定顏色光效,除了一般的靜態模式、呼吸模式、閃爍模式及色彩循環模式外,另備有 2 種特殊光效功能,其中「 Music Effect 」會偵測系統音量輸出,當玩家在播放音樂、電影或進行遊戲時, LED 燈泡就會隨著音樂節奏或是遊戲中的槍撃聲音脈動,對於採用透明側板機箱的玩家,「 Music Effect 」模式的發光效果能令整個系統變得更型酷。



1070Ti1070Ti



對於追求性能及注重散熱效果的 DIY 玩家,推薦選用「 GPU Temperature 」光效模式,啟動後 LED 會隨著 GPU 內部核心負載溫度而轉變, CPU 內部核心在大約 40°C 時為綠色,漸變至約 60°C 會變成黃色,當溫度接近約 70°C 則呈現橙色,如果 GPU 內部核心溫度進一步提升, LED 顏色將會變成紅色,提醒玩家 CPU 核心溫度已到達甚高水平,需注意 GPU 散熱問題。







散熱及超頻測試︰



1070Ti1070Ti

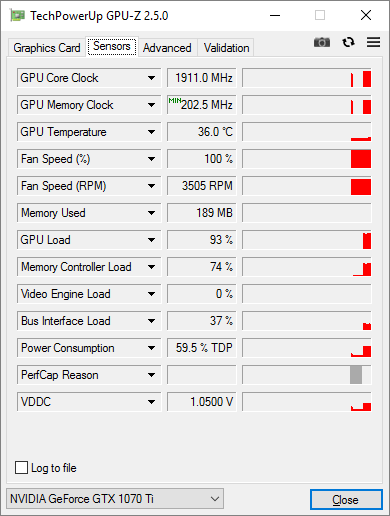

性能方面,ASUS ROG STRIX GeForce GTX 1070 Ti繪圖卡的預設 GPU 時脈為 1,607MHz Base 、 1,683 Boost ,加上 GPU Boost 3 技術令最高預設運作時脈可達 1,911MHz,散熱性能表現方面, 2.5吋 Slot 、 三風扇散熱器設計,擁有 6 支 Heapipe 導熱管及大量鋁散熱鰭片, 在預設風扇Profile下,GPU 完全負載下最高溫度亦只有 64°C ,散熱表現令人滿意。



1070Ti

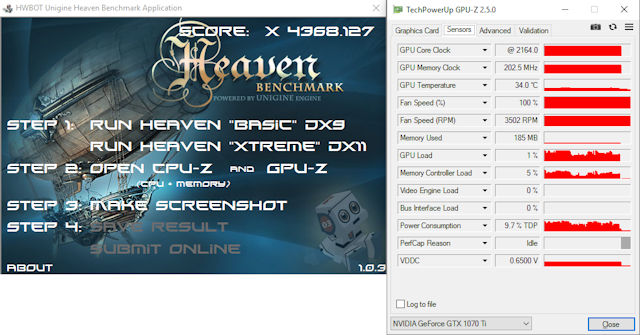

超頻能力方面,ASUS ROG STRIX GeForce GTX 1070 Ti並沒有預設超頻,但用家安裝GPUTweak公用程式後,會自動進入OC Mode超頻至1,683MHz Base、1759MHz Boost,在風冷下不提升電壓,可以輕鬆超頻至2,168MHz水平,並完成整個 Ungine Heaven Benchmark Extreme 測試。



!070Ti







3DMark測試︰



1070Ti



1070Ti



1070Ti



1070Ti







VRMark測試︰



1070Ti



1070Ti





ASUS ROG STRIX GeForce GTX 1070 Ti

售價︰HK$4,399

查詢︰ASUS Hong Kong (3582-4770)
