2012-05-24
1344 CUDA Cores
NVIDIA GeForce GTX 670繪圖卡
文: Kopo Ko / 評測中心


NVIDIA 10 日發佈第三張全新 GeForce GTX 600 系列旗艦級繪圖卡產品,型號為「 GeForce GTX 670 」,與「 GeForce GTX 680 」同樣基於「 GK104 」繪圖核心,但其中一組 SMX 運算單元被屏敝,同時核心時脈亦略為下調,以達成產品市場區間,官方定價約為 US$399 ,其定位將取代「 GeForce GTX 570 」沿有地位,主要對手將是 AMD 的「 Radeon HD 7950 」。



內建 1344 CUDA Cores   全新 GeForce GTX 670 繪圖卡



GTX 670
Inno3D GeForce GTX 670



繼「 GeForce GTX 680 」及雙 GPU 的「 GeForce GTX 690 」後, NVIDIA 10 日正式發佈第三張基於「 GK104 」繪圖核心的繪圖卡產品,型號為「 GeForce GTX 670 」,規格上與「 GeForce GTX 680 」的主要差異在於其中一組 SMX 單元被屏蔽,成為兩款產品之間的主要市場區間。



「 GK104 」繪圖核心基於 NVIDIA 新一代「 Kepler 」 GPU 微架構,採用 28nm 制程由 TSMC 代工,主要在 「 Fermi 2.0 」的基礎上優化而成,核心主要仍由多組 Raster Engine 、 Graphics Processing Clusters (GPC) 、 L2 Cache 及 Memory Controller 組建而成,但其內部架設卻已經過修改或提升,支援 DirectX 11.1 、 OpenGL 4.2 及 OpenCL 1.2 規格,有關於「 Kepler 」的資料可瀏覽「http://www.hkepc.com/7672」。



GK104
NVIDIA GK104-325-A2 繪圖核心



「 GK-104 」晶片內建了 4 個 Graphics Processing Clusters ,每一個 GPC 內建兩個 Streaming Multiprocessors (SMX) 運算單元,每個 SMX 單元內的 CUDA Core 數目由上代「 GF110 」繪圖核心的 32 個至 192 個,因此「 GK-104 」繪圖核心擁有高達 1,538 個 CUDA Cores 。



「 GeForce GTX 670 」則把其中一組 GPC 內的 SMX 單元作出屏敝由 8 組減至 7 組,因此 CUDA Core 數目減至 1,344 個,每組 SMX 單元同時內建了 16 個 Texture Units ,因此「 GeForce GTX 670 」的 Texture Unit 由晶片原生的 128 個下降至「 112 」個,成為與「 GeForce GTX 680 」之間的主要性能差異所在。



GK104



核心時脈為 915MHz 、 Boost Clock 為 980MHz



核心時脈方面,「 GeForce GTX 670 」官方預設時脈為 915MHz Core / 980MHz Boost ,相較「 GeForce GTX 680 」預設時脈為 1006MHz Core / 1058MHz Boost 為低,由於「 GeForce GTX 670 」的 TDP 為 170 Watts ,超頻玩家可以把 Power Target Slider 設定至 +122% ,大部份遊戲下均可進一步超頻至 1.1GHz ,由於「 GeForce GTX 670 」擁有優秀的超頻能力,不少 VGA 業者均推出超頻版本以提升產品性價比。



現時已得悉 ASUS GeForce GTX 670 DirectCU II TOP(1058MHz Core/ 1137MHz Boost) 、 EVGA GeForce GTX 670 SuperClocked(967MHz Core/ 1046MHz Boost) 、 Gainward GeForce GTX 670 Phantom(1006MHz Core) 、 GALAXY GeForce GTX 670 GC(1006MHz Core/ 1058MHz Boost) 、 GIGABYTE GV-N670OC-2GD(980MHz Core / 1058MHz Boost) 、 MSI N670GTX-PM2D2GD5/OC (965MHz Core/1045MHz Boost) 及 Zotac GeForce GTX 670 AMP!Edition ,均作出了不同幅度的超頻。



完整 256Bit 記憶體介面、 32 個 ROP 單元



PCB
相較 GeForce GTX 680 , GeForce GTX 670 產品較為短身
GTX 670GTX 670
( 左 ) 搭載 8 顆 Hynix GDDR5 記憶體顆粒   ( 右 )
繪圖卡採用 4 + 1 相供電設計
GTX 670GTX 670

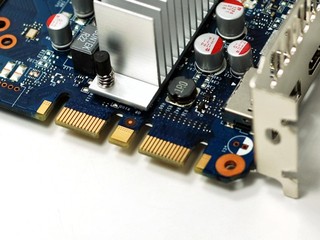

( 左 ) 提供 SLI 接口可供進行協同運算 ( 右 ) 需外接兩個 6PIN 供電接口運作


記憶體規格方面,「 GeForce GTX 670 」並沒有作出刪減,同樣採用完整的 4 組 64Bit 記憶體控制器合共 256Bit 記憶體介面、 32 個 ROP 單元,採用 GDDR5 記憶體顆粒,核心時脈為 6008MHz DDR ,記憶體頻寬為 192.2GB/s ,規格完全與「 GeForce GTX 680 」相同,容量為 2GB 並且留保提升至 4GB 容量的線路。



「 GeForce GTX 670 」公板設計代號為 NVIDIA P2004 , PCB 相較「 GeForce GTX 680 」短身,僅 24.13cm x 11.12cm , Dual Slot 散熱器長度比 PCB 還要長顯示輸出方面,支援 2 個 Dual-Link DVI 、 1 組 HDMI 及 1 組 DisplayPort ,採用4 + 1 相供電設計,產品需要 2 組 6Pin 的外接電源以滿足供電需求。



據 NVIDIA 指出,「 GeForce GTX 670 」定位介乎中高階遊戲應用市場,產品建議零售價為 US$399 並將取代舊有「 GeForce GTX 570 」,主要對手將為 AMD 的「 Radeon HD 7950 」繪圖卡。



GTX 670
GeForce GTX670 繪圖卡採用均板散熱器

GTX 670
2 組 Dual-Link DVI + 1 組 HDMI + 1 組 DisplayPort



 GeForce GTX 670GeForce GTX 680
CoreGK-104GK-104
ArchitectureKeplerKepler
Graphics Processing Clusters44
SMXs78
CUDA Cores13441536
Texture Units112128
ROP Units3232
Base Clock915 MHz1006 MHz
Boost Clock980 MHz1058 MHz
Memory Clock (Data rate)6008 MHz6008 MHz
L2 Cache Size512KB512KB
Total Video Memory2048MB GDDR52048MB GDDR5
Memory Interface256-bit256-bit
Total Memory Bandwidth192.2 GB/s192.2GB/s
Fabrication Process28 nm28nm
Transistor Count3.54 Billion3.54 Billion
Form FactorDual SlotDual Slot
Power Connectors2 x 6-pin2 x 6-pin
Thermal Design Power (TDP)170 Watts195 Watts
