2013-05-07
雙排設計、高效散熱能力
SilverStone TD02 一體式水冷
文: Larry Leung / 評測中心


SilverStone 早前推出新設計的一體式水冷產品 TD02 ,採用雙風扇的 240mm 冷排設計,配合獨有的冷排設計專利技術,為處理器提供良好降溫效果。測試過程成功利用 TD02 把 INTEL Core i7-3770K 處理器時脈輕易超頻至 4.8GHz ,表現優異。



雙排設計、散熱效果良好

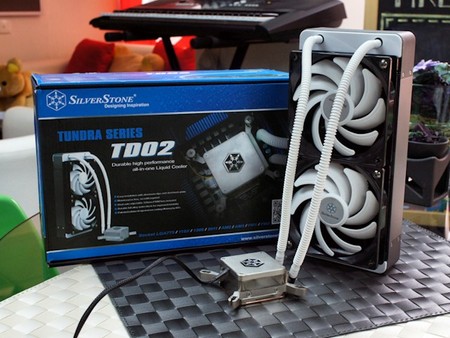

TD02



處理器的發熱量及溫度不容忽視,滿載時溫度能夠輕易升至過百度,因此需要散熱器來協助帶走熱力。其中,風冷散熱器利用大表面的面積,以及流動的空氣帶走熱力,簡單直接而且成本便宜,但一般風冷只會把熱力積累在機箱內,要真正完全把熱力帶走,可利用水冷散熱,把熱力吸收及傳導到水冷排,再透過吸風或抽風方式把熱力直接送出機箱,效果更佳。



為應負高階平台處理器的發熱量及令處理器保持適合溫度, SilverStone 最近推出一系列一體式水冷散熱產品,繼早前曾介紹過的單掛排 TD03 後,今次介紹的為採用雙排設計的 240mm 一體式水冷 TD02 ,綜合不同特點於一身,為用家的電腦平台及處理進行散熱。



TD02 水冷頭以全金屬打造,以鋁全合為主體,配合銅底接觸面吸收處理器的熱力,底部的銅經過盤銑及初步打磨,表面留有少許盤銑痕跡,但平面度良好,沒有下凹等情況。鋁金屬的主體令產品擺脫沉悶,更預設裝上 INTEL 處理器扣具,對 INTEL 用家來說安裝會更加方便。



白色水冷膠喉與水冷頭形成對比,喉管長度大約 300mm ,以 FEP 物料製造,物料有拉伸、耐磨及可屈曲等的特性,加上採用百摺設計,方便屈摺及轉向,亦防止喉管摺疊提供保護作用。與水冷頭連接端設有 L 形旋轉頭,方便用家不同的安裝方向及擺位。



TD02

銅底部經初步打磨、雖未至於反光、但亦算平整沒有下凹

TD02TD02

( 左 ) 水冷頭以全鋁物料打造 ( 右 ) 喉管設有 L 型轉頭、可轉動方向



水冷冷排以 240mm 設計,即一般用家所稱的「雙排」,厚度約 45mm ,屬於厚排設計,邊框以銀色鋁金屬保護。中間散熱部份的鰭片焊接方式採用獨特設計。一般水冷排內,每一條水冷液流動的管道之間會以薄鋁片及 S 形方式焊接,鋁片及管道之間接觸點較少。



但 TD02 就利用使用大量較大片及厚身的鋁片,讓供水冷液流動的管道直接穿過,環繞管道的四周部份都焊接到鋁鰭片,令散熱效率提高,這個焊接設計 SliverStone 亦取得專利,其他品牌亦不會出現。同時,鋁片邊緣以波浪形設計,一方面能夠盡用空間提高表面面積,另一方面亦有助空氣流動。



水冷冷排能夠加裝 2 把 120mm 散熱風扇,隨產品亦已備有 2 把 120mm 風扇,能夠以 1500RPM 至 2500RPM 轉動,配合風扇的 PWM 功能,用家可利用 BIOS 自行定義不同溫度時風扇的運轉速度,對於喜愛超頻或追求靜音的用家都有不同選擇。



TD02TD02

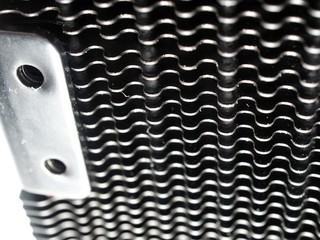

( 左 ) 鋁鰭片以獲得專利的獨特方式焊接 ( 右 ) 以波浪形設計能夠增加效率

TD02



產品測試



利用 INTEL Core i7-3770K 處理器平台,並超頻至 4.4GHz 進行測試,利用 SP2004 進行燒機,風扇亦調至最慢速,過程中軟件顯示風扇大約以 1400RPM 轉動。經過 15 分鐘的燒機,測溫軟件錄得最高溫度大約 82°C 。



另一方面,有會員稱透過 Intel BurnTest 更能夠令處理器溫度提升,於是利用 Intel BurnTest 再作一次燒機,果然在 Inte BurnTest 燒機下溫度比使用 SP2004 高出不少,最高溫度大約 92°C ,但測試時風扇仍只以 1400RPM 轉動,而且平台亦沒有任何不穩定情況,表現理想。



最後編輯部把平台超頻至 4.8GHz 及把電壓調高至 1.3v ,並成功順利運行 wPrime 1024 測試,配合 DDR3-2133 記憶體時脈,得出結果 156.439 秒,可見 TD02 的散熱效果亦不錯。



TD02

 Core i7-3770K 在 4.4GHz 下成功以 SP2004 燒機

TD02

 Intel BurnTest 發熱量比 SP2004 更為驚人、但散熱器仍能維持系統平台運作

TD02

最終超頻至 4.8GHz 、亦順利進行 wPrime 1024 測試



編輯評語



TD02 散熱效果良好,能夠在低轉速下成功超頻至 4.4GHz 及經歷兩個不同的燒機程式,整體來說效能良好,雖然風扇在高轉速下聲噪略高,調校至 1800RPM 後聲噪明顯增加,但在測試及超頻期間以低轉速都能夠成功過關,以保持靜音運作,因此相信對一眾用家來說影響不大。

文: Larry Leung/評測中心
