2013-06-28
揭門設計、配不同外觀設計特色
SILVERSTONE RV04、FT04 機箱
文: Oliver Lam / 評測中心

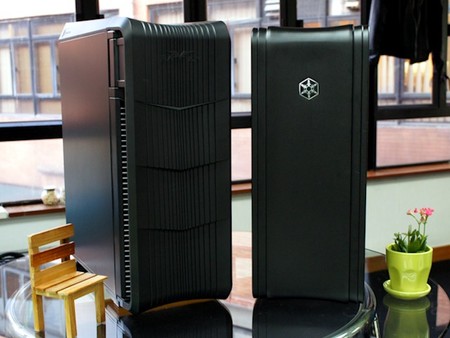

SilverStone 針對高階用家分別推出 RV04 及 FT04 兩款機箱,兩者內部結構及設計相似,前面版配備兩組 180mm 散熱風扇,設有 USB 3.0 接口,並以揭門方式設計,但外型卻各自擁有特色設計,例如RV04 針對型格、前衛外觀,設有前方設有型格的揭門, FT04 則以靜音為主,揭門較為簡約,以配合不同喜好的用家選擇。



實用內部設計、外表各具特色



RV04 FT04



現時市面上大多的機箱款式大同小異,要成功突圍而出,成為用家之選,定必要在外型設計上加點心思。近年有不少機箱會加入新設計及功能,例如以磁石方式安裝的防塵網、前面版設有風扇調速功能等。今次 SilverStone 推出 RV04 及 FT04 兩款機箱設計就加入風扇調速、防塵功能等,為用家提供最實用設計。



RV04 及 FT04 外觀以沉實的黑色設計,體積亦有一定份量,尺寸分別為 219 X 581 X 497mm 及 219 x 546 x 482mm ,比一般機箱略大,支援 M-ATX 、 ATX 、 E-ATX 主機板,安裝高階 X79 晶片組主機板亦沒有難度,主機板安裝托板能夠整塊移除,方便用家安裝主機板。



RV04 針對型格、前衛外觀



RV04 FT04



RV04 機箱前方設有揭門,開機及重置按鈕設於揭門頂端,揭門以立體設計,利用 4 組設有直條紋塑膠面板,以立體方式一層層重疊,其中上方第一至第二組 V 字部份更設有燈光效果,在黑暗環境下更顯型格的特色,旁邊設有 2 組 USB 3.0 接口,方便用家連接其他外置裝置。機箱前揭門部份或頂部外殼都設有不同條紋,以明顯凹凸設計,形成對比,頂部尾端更以交錯方式重疊,令機箱外觀更前衛。



RV04 FT04



打開後可見背後隱藏 2 組 5.25 吋光碟機安裝空間,下方設有 2 組黑色 180mm 散熱風扇,為機箱吸入鮮風,並透過可拆式隔塵網阻隔塵埃, 2 組風扇能夠透過上方三段開關調速,設有高 / 中 / 低三種速度,按平台需要而選擇風速。



電源供應器改以上置式設計,設於機箱尾部,電源供應器可選擇正反兩種安裝方向;如風扇面向機箱內部,就可以吸收機箱內部熱風並向外吸出,如風扇面向機箱頂部,就能吸取鮮風讓電源供應器獨立抽風散熱。設有易拆式隔塵網阻止塵埃進入電源供應器,清潔時只要拉出便可為隔塵網進行清洗,設計實用。



RV04 FT04

RV04 FT04RV04 FT04

 ( 左 ) RV04 開機及重置鍵設於揭門頂端 ( 右 ) 打開揭門仍能夠按動按鈕

RV04 FT04RV04 FT04

 ( 左 ) 揭門內設有 2 組 180mm 風扇及隔塵網 ( 右 ) 提供 3 段調速功能、讓用家隨意選擇

RV04 FT04

電源器位置設有隔塵網、能夠拉出方便用家清洗



FT04 設計上顧及靜音需要



RV04 FT04



至於 FT04 設計相似,但用料更為高級,以及以靜音為主,前置揭門表面沒有任何花紋,較為簡約,開機及重置鍵設於揭門左方, 2 組 USB 3.0 接口設置另一邊,與 RV04 有點出入。同時揭門進風口以隱藏式設計,以斜入方式開孔進風,相比 RV04 的「開揚」設計,能夠減少入塵及聲噪等問題。



打開揭門,同樣地上方設置 2 組 5.25 吋光碟機安裝空間,下方 2 組 180mm 散熱風扇就改用白色設計,對比十分鮮明,隔塵網面積亦較大,能減少吸風時的風阻。同樣配備風扇調速功能,以旋轉鈕掣方式調速,相比 RV04 的三段調速能夠更有彈性調校風扇速度。





RV04 FT04RV04 FT04

( 左 ) 開機及重置按鈕設於機箱左方 ( 右 ) 另一邊設有 2 組 USB 3.0 及 HD Audio 接口

RV04 FT04RV04 FT04

 ( 左 ) 改用 2 組 180mm 白色散熱風扇、隔塵網亦較通風 ( 右 ) 以旋轉鈕方式作為無段調速



尾部上方的電源供應器部份同樣備有隔塵網,隔塵網與機箱外殼形成一體,用家可直接拆除膠蓋及清洗,兩者相比各有不同之處,但同樣都輕鬆及易於清洗。



FT04 在設計時因顧及靜音需要,因此在揭門內、側板、機箱內部及底部等地方都貼上吸音海棉,藉此吸收機箱內的聲噪及震動,減少聲噪的傳出。



RV04 FT04

 電源供應器位置同樣備有隔塵網、隔塵網設計與外殼形成一體

RV04 FT04RV04 FT04

 FT04 整個機箱內部都設有隔音海棉、能吸收震蕩及聲噪



RV04 、 FT04 內部結構    設有散熱器承托、背板穿線輕易



RV04 FT04

  主機板安裝方向與一般設計相反、內部空間尚算寬敞



兩款機箱內設有 7 組 3.5 吋硬碟機安裝空間,其中 5 組設在機箱前端,另外兩組設於主機板下方的底部,可見設計時盡用空間。同時底部亦可安裝 4 組 2.5 吋裝置如 SSD ,但安裝前就必需將底下的硬碟架先行移除。



機箱主機板安裝方向較為特別,因為機箱側板方向與一般設計左右對調,令主機板安裝時亦會上下倒轉,處理器部份會設於機箱較下方位置,繪圖卡部份就安裝在較上方位置。用作安裝主機板的托板能夠整塊拆出,讓用家先安裝主機板、記憶體、處理器等組件,然後一併放回機箱,令安裝更簡易。



RV04 FT04RV04 FT04

 ( 左 ) 前方設有 5 組硬碟機安裝空間 ( 右 ) 另外 2 組硬碟機安裝於主機板下方

RV04 FT04

 提供散熱器承托架、能有助減少主機板彎曲情況



而大部份中高階用家都會選用大型塔式處理器散熱器, RV04 在主機板下方的硬碟架加設散熱器承托架,用家能夠調度承托高度,把沉重的散熱器托起,減少主機板彎曲變型情況發生。



最後為方便用家連接電源線及其他訊號線材,機箱背板空間十分充足,約有 30mm 闊,即使把主機板電源 24Pin 等線材穿入亦十分輕鬆,背板近繪圖卡供電及處理器電源接口等位置都設有開孔,方便穿出電源線。處理器位置亦有大開孔設計,方便為主機板散熱,以及安裝及移除處理器散熱器。



RV04 FT04RV04 FT04

 ( 左 ) 電源供應器旁已留有空間作背板穿線用途 ( 右 ) 背板空間寬闊、提供超過 30mm 空間作穿線

RV04 FT04

特大處理器背板開孔、有助主機板散熱及方便用家清拆散熱器



售價: $1,299 (RV04)   $1,680 (FT04)         查詢: Altech Computers (HK)

RV04 詳細資料:http://www.silverstonetek.com/raven/products/index.php?model=RV04&area=en

FT04 詳細資料:http://www.silverstonetek.com/product.php?pid=397



編輯評語



RV04 及 FT04 內部設計相似,主要差別在於外觀設計及隔音功能, RV04 外觀較為搶眼,無論揭門及機箱頂部都設有坑紋,對於注重機箱外型設計的用家會較合適,至於 FT04 外表沉實平凡,揭門亦以簡單金屬面板打造,但機箱全面加設隔音海棉,對較注重聲噪的用家會較合適。



兩款機箱都以 2 組 180mm 前置風扇能夠吸取大量鮮風讓內部保持合適溫度,同時間可以為硬碟機等裝置散熱。總結安裝過程尚算簡單,主機板部份能夠整塊拆出,加上背板位置留有大量空間穿線,令整個安裝過程更加輕鬆。





文: Oliver Lam/評測中心
