server扇/ 5pin風扇問題

本帖最後由 ayogg 於 2013-5-29 16:16 編輯

買左把sunon 5pin風扇, search過epc 都話自己改線
我唔識搞d線 有冇其他方法?而家未用到
如果就咁插大4pin轉小4pin, 會唔會出煙?

用緊asrock 880gm le fx

SUNON MFC0381V1-Q000-M99
DC 12V 7.4W 0.62A

買左把sunon 5pin風扇, search過epc 都話自己改線
我唔識搞d線 有冇其他方法?而家未用到:h ...
ayogg 發表於 2013-5-28 16:02

請問邊道買的?有相嗎?賣家無講點改線?亂駁係會燒的。

TOP

回復 2# BEpsilon
我TAOBAO 的 應該係真野
我打算大4pin 轉小3pin (超x三個d 一開幾, 有5v7v12v),  比12v 把扇插
唔知夠唔夠電?我見佢5pin 得4 線紅藍黃黑, 藍是測速應該

TOP

http://a.m.taobao.com/i18201208881.htm 買個時25rmb一把
入面有圖

TOP

冇問過賣家。,,

TOP

我打算大4pin 轉小3pin (超x三個d 一開幾, 有5v7v12v),  比12v 把扇插
ayogg 發表於 2013-5-29 01:05

首要係睇清楚D線。亂駁係會燒,通電一錯就無得救的。

唔知夠唔夠電?我見佢5pin 得4 線紅藍黃黑, 藍是測速應該
ayogg 發表於 2013-5-29 01:05

我估...
紅:一定係正極,12V。
藍:PWM 速控訊號輸入。
黃:轉速度訊號輸出。
黑:一定係負極,Ground。

TOP

本帖最後由 ayogg 於 2013-5-29 16:24 編輯

回復 6# BEpsilon
睇過asus板(我用asrock)的資料
http://www.chiphell.com/thread-267807-1-1.html
應該紅黑插岩就得, 我把扇12v 0.62A, 0.62A唔算大,底板應可應付

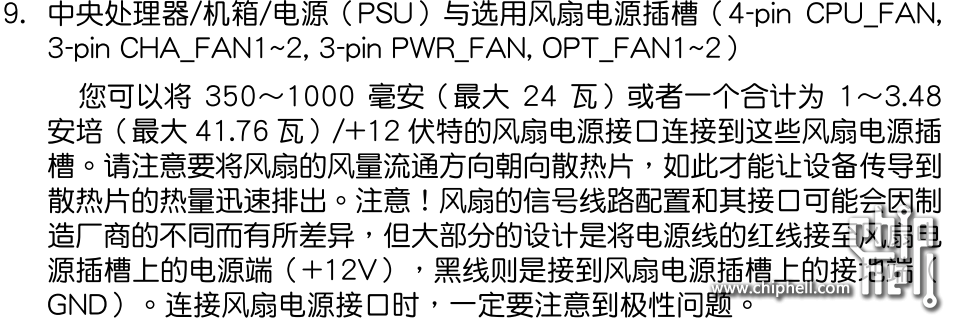

Asus資料:


我把fan同asrock板


但係問題又黎了
個插頭設計加埋線的次序唔同, 如果要插岩,係會頂住插唔到,如圖, 要唔頂的話, 線是插唔岩
我冇格硬插到落去 唔知膠會唔會爆

睇post 話"可以試下用cutter cut左黑色野兩舊野,不過要睇返d線係咪咁接"
又有人話"其實改pin會好過cut左個防呆"
"diy..用大頭針/扣針退針,買番個4pin頭插番果四色(好似係藍紅黃黑)線落去就ok,我都係咁3pin轉4/4轉3pin"

cut左佢睇黎比較岩我..因為改pin對我黎講幾難

TOP

路過...

Dell 機 5pin PWN 風扇電路
如圖

TOP

回復 8# mpegdecoder
thx
不過佢個頭頂住 一係改pin一係cut左個防呆

TOP

最高 3000rpm, 127 CFM, 48dBA, 120X120X38mm
實跑 大約 5xxrpm - 28xxrpm

有心理準備
http://www.youtube.com/watch?v=_c92huXXTdE
