[教學] [有圖有真相] 原廠同Clone Arduino點樣分??

本帖最後由 skybread 於 2013-6-4 12:06 編輯

雖然小弟已經轉會冇玩Arduino, 但對電子有興趣既朋友都會問下我邊到先買到真野Arduino,
SSP有人賣到同RS差唔多價, TB又有D話係原裝正品教埋人點分真偽但都只係80蚊人仔
咁arm小弟係友人"借"左塊山寨Mega同自己手上有意大利原廠Uno
係到講下點樣肉眼分Arduino究竟係強國造定意大利造啦

=====我係一條人見人愛既分界線=====

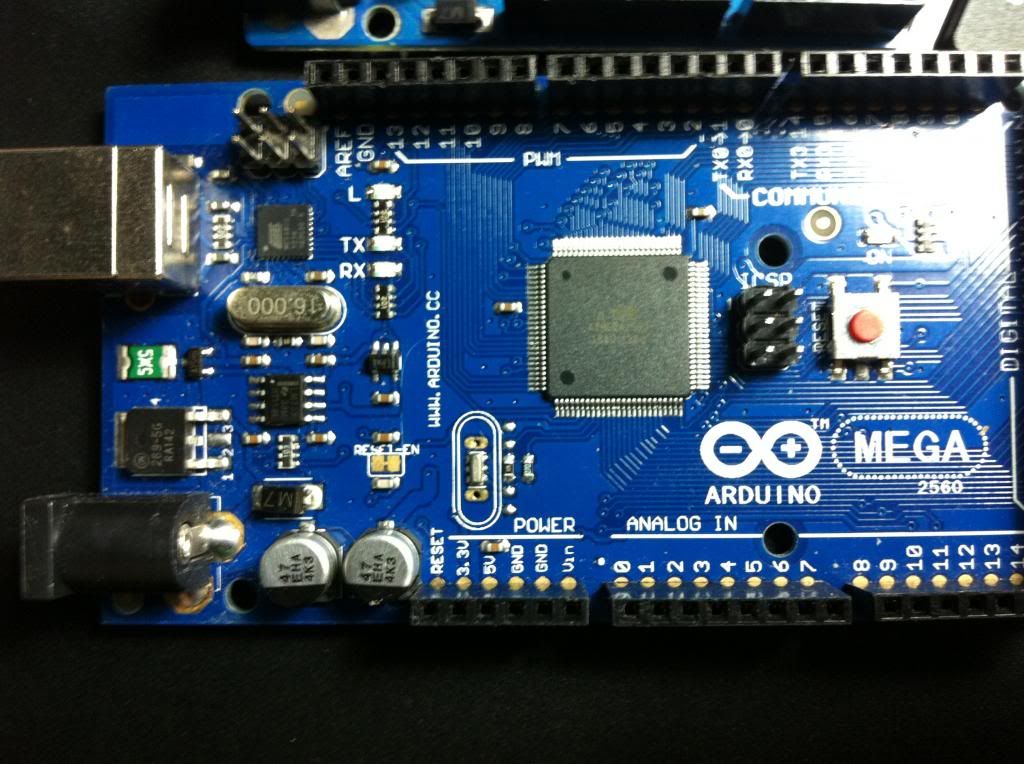

先黎山寨Mega

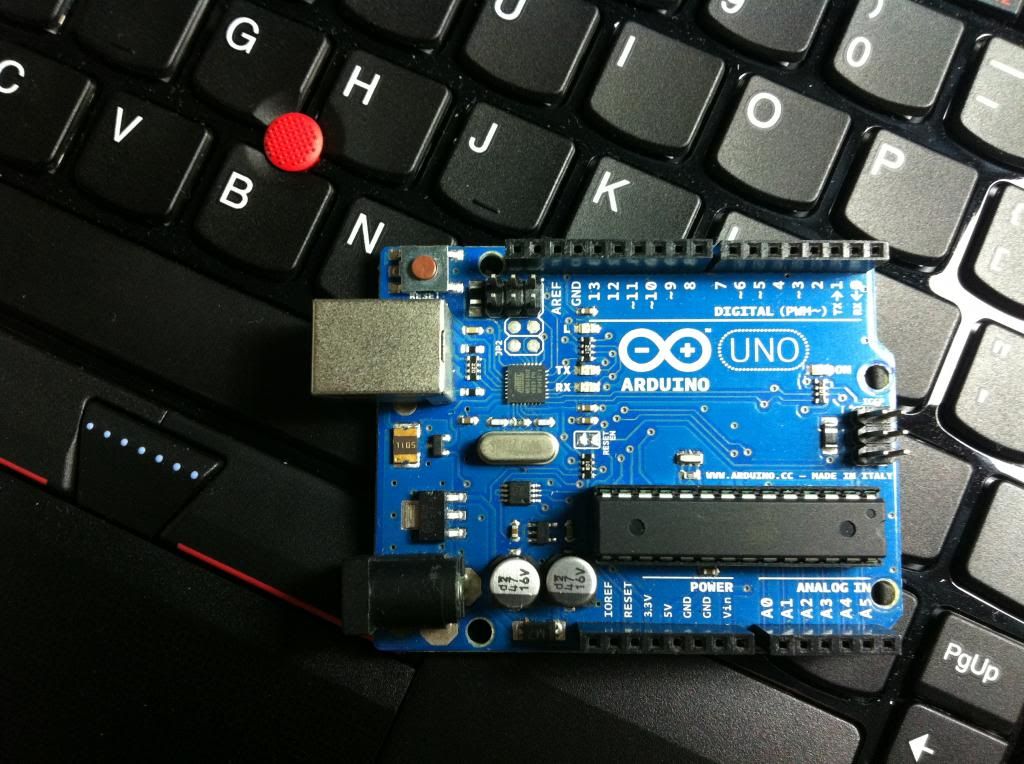

再黎原廠Uno (其實眼利既Ching應該已經睇到分別)

Checkpoint 1 : PCB阻焊油顏色 (TB一般都唔會講既分別)
原廠Arduino用既唔係一般藍色油, 係一種淺藍色既油
山寨既當然只係用一般既藍油啦

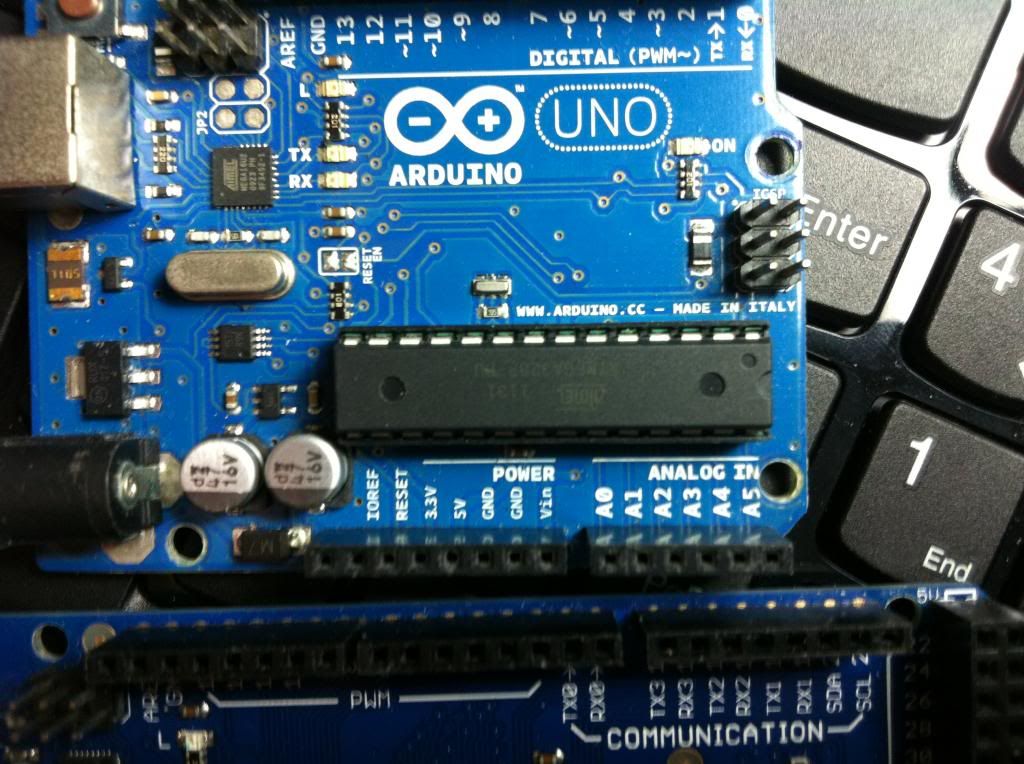

呢3張相其實都已經有幾個Checkpoint

Checkpoint 2 : 絲印宇體
沒錯, 原廠既字體(以POWER, ANALOG IN為例)係粗少少 (真係少少),

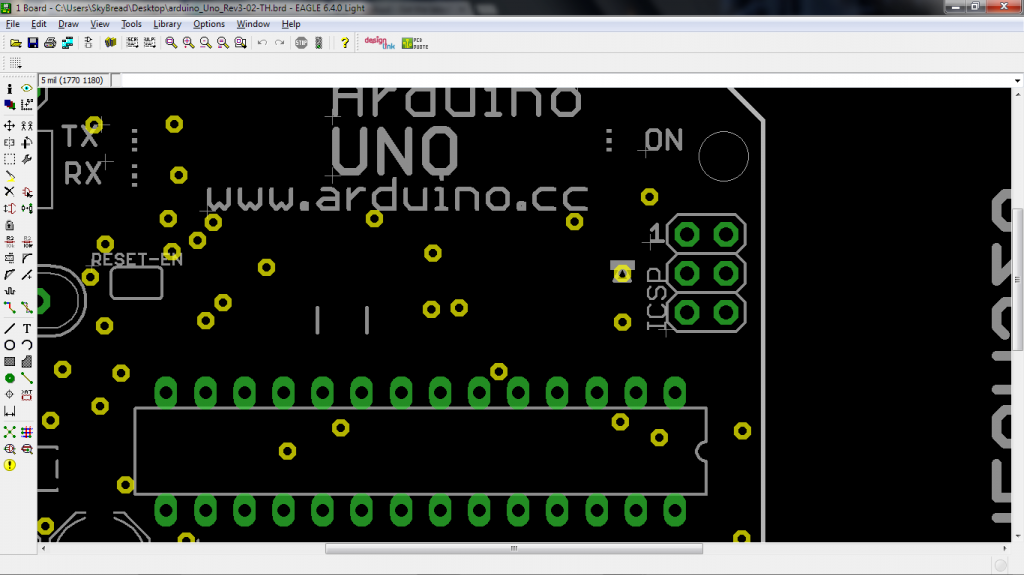

Arduino官方仲好古惑咁係公開出黎既EAGLE File冇加粗到, (見下圖)
山寨既生產者一般唔會咁有心機對比, 所以出黎係比較幼既字

Checkpoint 3 : Made in Italy 與 Design in Italy...
呢個真係呃唔識英文既朋友, 以為見到Italy就係意大利出
TB我都見過大大隻字"Italy!!就是意大利原裝進口!!", 但其實成句係"Design in Italy"
至於Made in邊到...大家都知啦

Checkpoint 4 : ISP插頭上的一點
原廠ISP為1腳係用點表示, 同樣都係因為EAGLE File到用1表示1腳所以山寨既都係用1 (見下圖)


以上對比只係適用係Arduino出既板,
姐係話Arduino Nano, Arduino Pro, Arduino Pro Mini, Lilypad都係唔適用喔

師兄可否告知那裏可買到真Arduino!
謝謝!

TOP

師兄可否告知那裏可買到真Arduino!
謝謝!
snooze 發表於 2013-6-3 02:41

香港要買"真野"真係得RS / Mouser呢D大公司
TB就只有dfrobot (因為佢係同意大利果邊攞正牌黎係大陸賣野)

TOP

其實真假既性能上有無分別呢?
事關小弟都有塊山寨MEGA,但用落無病無痛

TOP

Clone / Compatible 有乜問題?
Open source 就自然是鼓勵百花齊放

TOP

Clone / Compatible 有乜問題?
Open source 就自然是鼓勵百花齊放
Joe_Black 發表於 2013-6-3 10:10

睇黎我講得差令大家誤會了, Clone本身冇咩問題,
不過有D人賣Clone賣到同Official一樣咁貴,
又有D明明係賣Clone不過就話自己係Official,
呢個先係問題所在...

TOP

咁要求原裝要又可以畀高價就當然去RS買啦,要求經濟嘅就唔好要求原裝啦。

TOP

回復 1# skybread


    ching, 想確認一下真嘢係咪一定made in italy?   thx.

TOP

提示: 作者被禁止或刪除 內容自動屏蔽

TOP

回復  skybread


    ching, 想確認一下真嘢係咪一定made in italy?   thx.
cdromguy 發表於 2013-6-3 23:56

Yes

想知佢間廠點出野可以睇下
http://www.flickr.com/photos/ada ... 67/with/6662889171/
