小兒科DIY: 修理22"LCD TV.

本帖最後由 kentnklee 於 2013-5-28 09:14 編輯

呢部22"lcd 電視都用咗幾年,
近日成日開機都係白朦朦,
要熄機開機幾次至開得著.



今日放假一朝早俾人嘈醒瞓唔番,
想開電視睇下新聞,
但又係白朦朦,
撻幾次都唔得,
谷鬼氣,
一於整整佢.


拆殼,EASY JOB,
先甩底坐(一粒螺絲),
再拆機背底部兩粒螺絲,
之後就沿邊甩開d榫扣,
移開後蓋,
見螺絲就拆,
天線/hdmi/vga附近螺絲一一拆除,
再拔走固定電源插座的鐵片,
甩開所有電線.

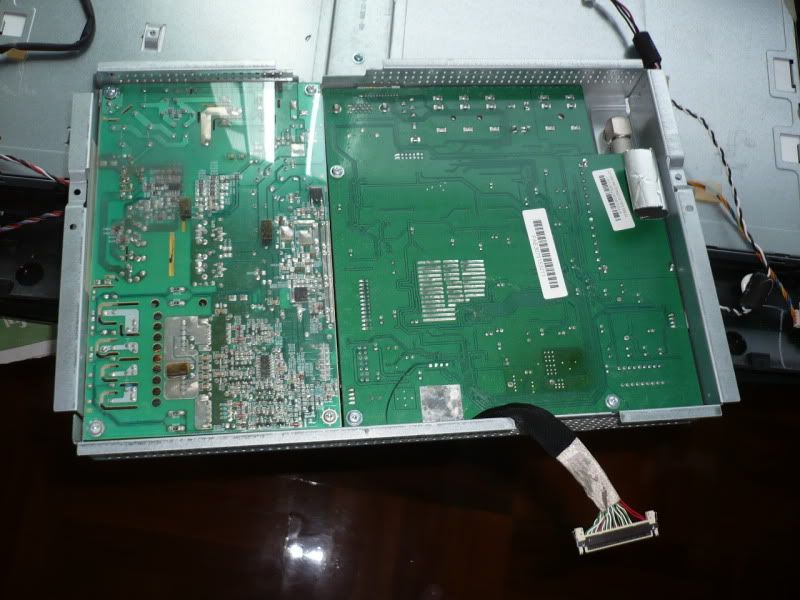

反轉佢, 見螺絲就鬆,

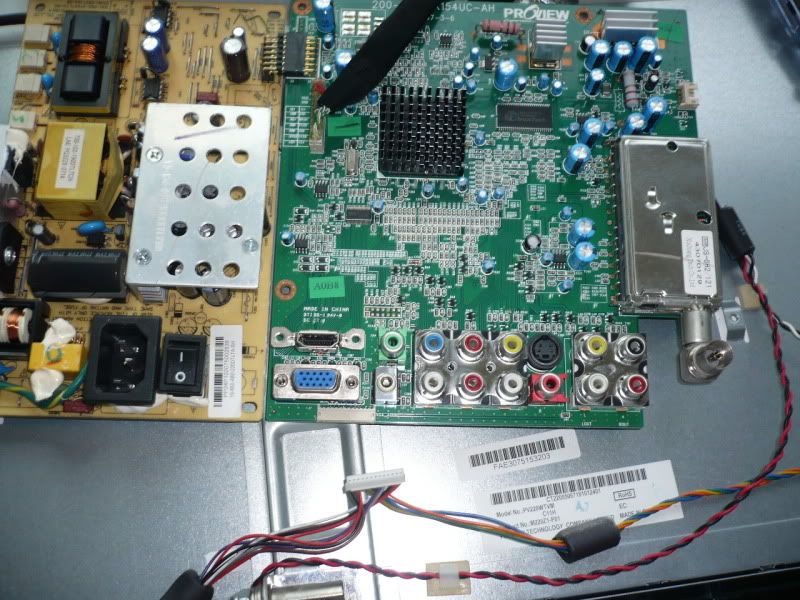

最出主板及電源高壓板

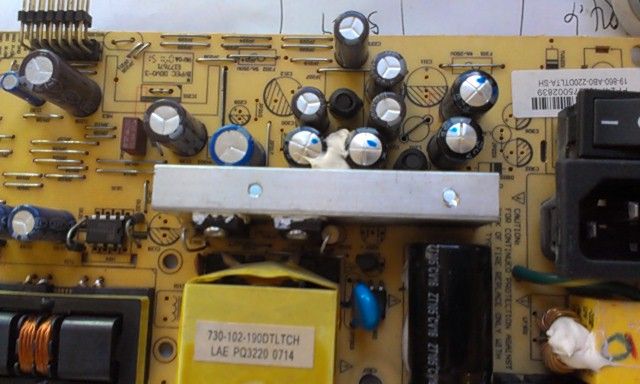

例行公事, 目測電源板上電容,
果然有所發現,
我用藍筆點果四粒


一門四傑, 同時有喜.
(470uF, 25v, 105C, Capxon)

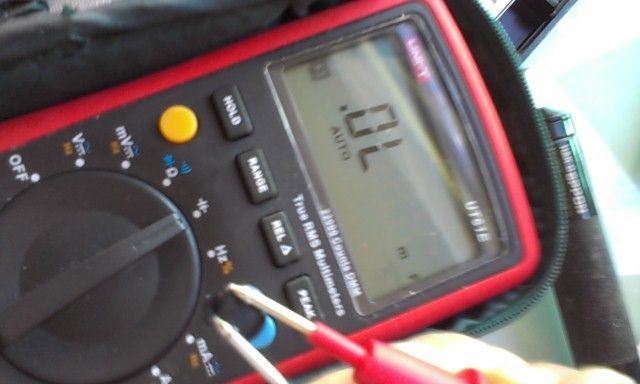

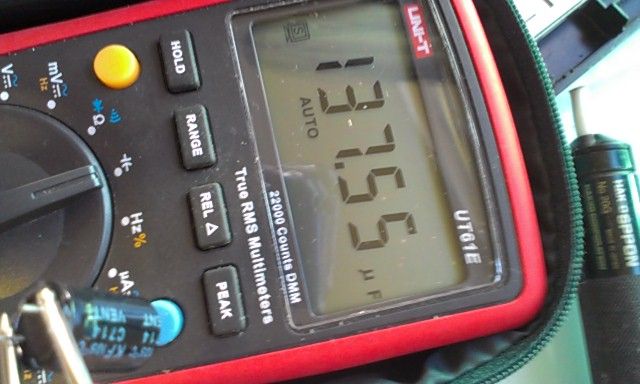

度一度, 3粒係 0 uF, 1 粒剩番137uF




手頭上有2粒新既470UF 25V, 但仲欠兩粒,
惟有用330uF, 50V, 及470uF, 35V 頂住先,


單層PCB, 焊接過程easy job,
再還原所有接線及螺絲.

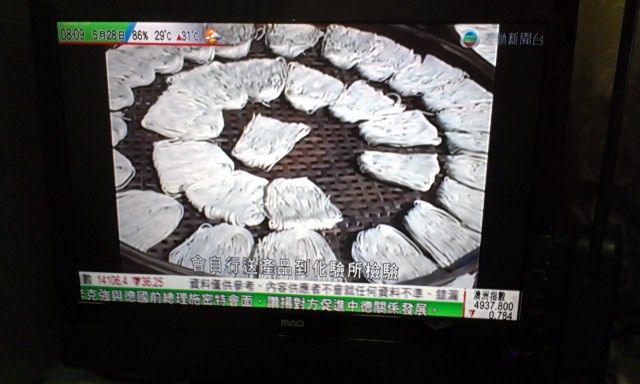

搞掂試機,
一撻即著,
前後玩咗二十分鐘


不過遲D都要再整,
因為果四粒電容都係85度,
就算用到遲D都要換番105度.

Well Done

TOP

十卜

TOP

多謝支持環保

TOP

簡單易整, 減少垃圾

TOP

叠幾塊導热矽膠塾
係Heatsink頂
傳热畀個鐵冚
cap無咁易大肚

TOP

上次LCD電視又係換電容就攪掂左, 已用左年幾都無事.

TOP

成日見大肚cap.  換左整番好. 我拆咁多部電視加mon. 都係一次見到有大肚 反而熱死真他野多
想問你係咪冇關電制息機. 所以咁多大肚

TOP

呢部22"lcd 電視都用咗幾年,
近日成日開機都係白朦朦,
要熄機開機幾次至開得著.



今日放假一朝早俾人嘈醒 ...
kentnklee 發表於 2013-5-28 08:44


有時大/名廠靚架 85度電容, 分分鐘質量好過啲雜廠 105 度電容多多聲架!~

TOP

呢部MAG我都拆過,不過係燒光管

D料唔係好得
