胡子工程之805膽機

話說係一年幾前想砌部805膽機出來, 到左今時今日都仲未搞點, 真係放到d 塵都成寸厚..
近排返去有時間(部機係大陸屋企砌), 就清下d 手尾...經過一輪混戰, 終於到左總裝階段, 有d 樣睇下..
先上電路圖

hifidiy 入面o既ef86+el34+805(時間關系, 已經出左新版本, 依個版本已經刪除左)

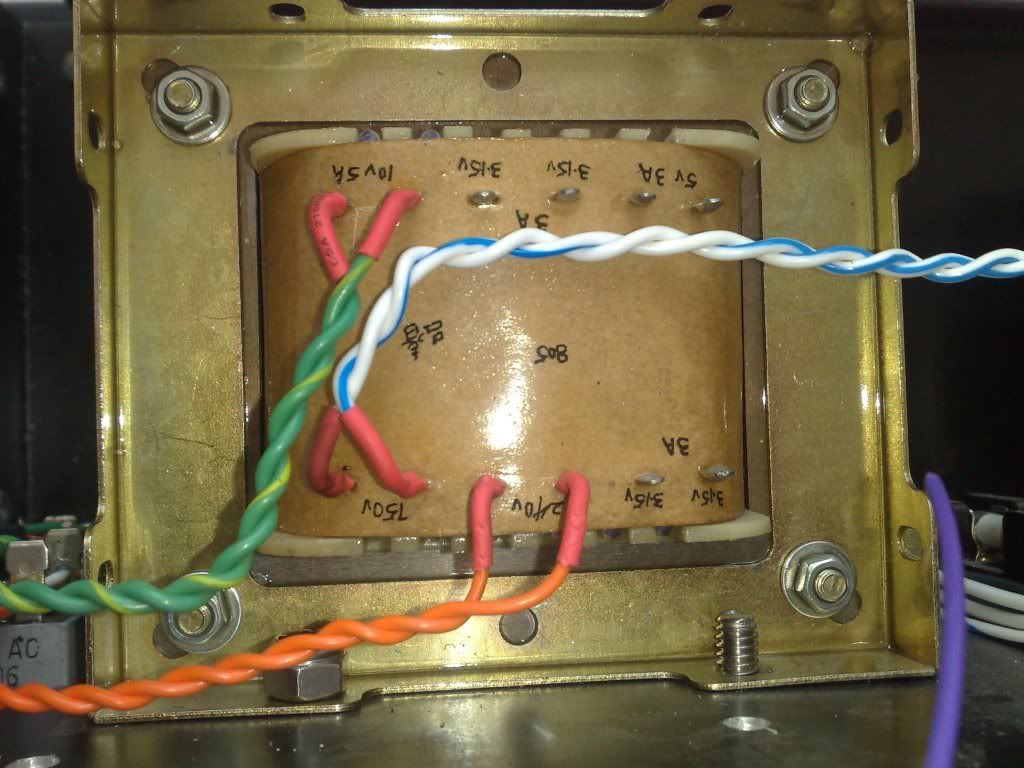

先來個電源牛特寫

750v0.2a, 240v0.25a, 10v5a, 5v3a, 2組3.15v3a 可以串成6.3v3a. 重量無磅過, 單手拿唔起一只.

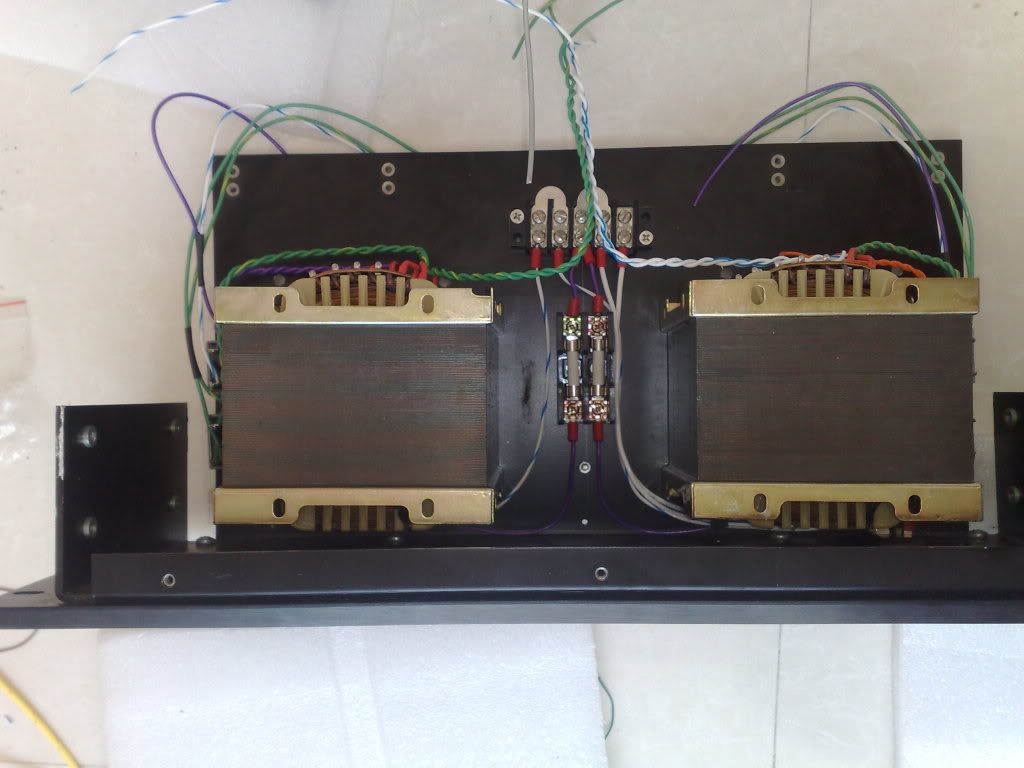

電源部分

採用左右獨立電源, 即係話所有整流部分都要2份

輸出牛

同電牛用同樣o既ei 片, 不過無咁厚, 輸出4歐8歐, 不過我只用8歐.

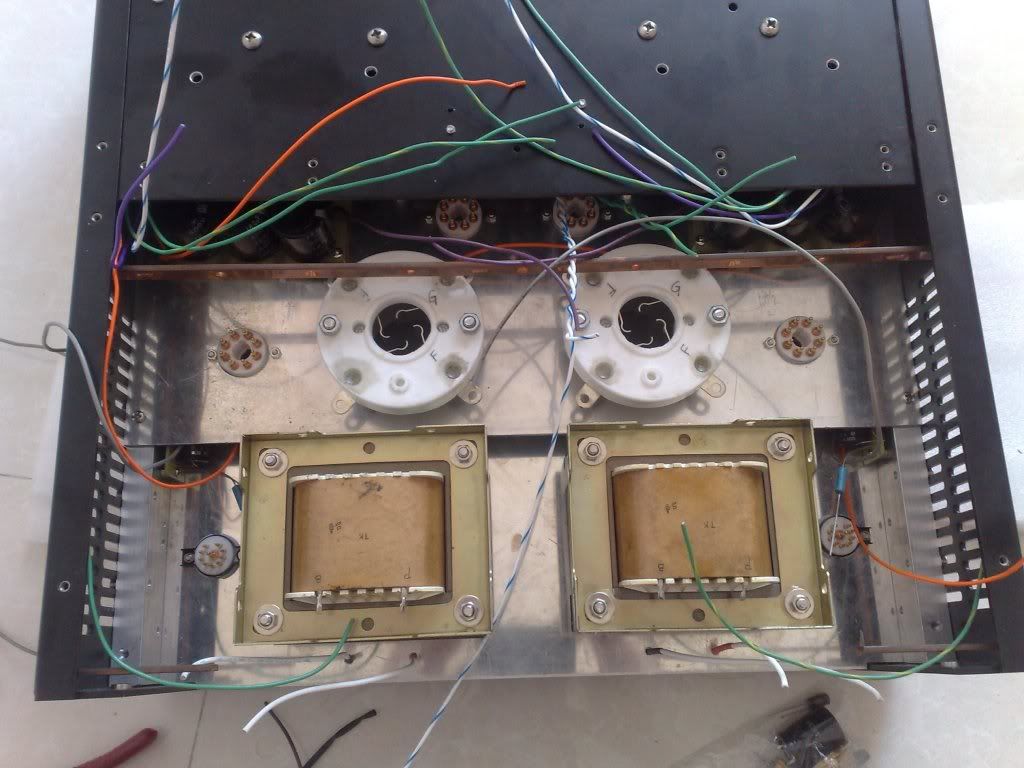

內部, 只係裝左少少野上去.

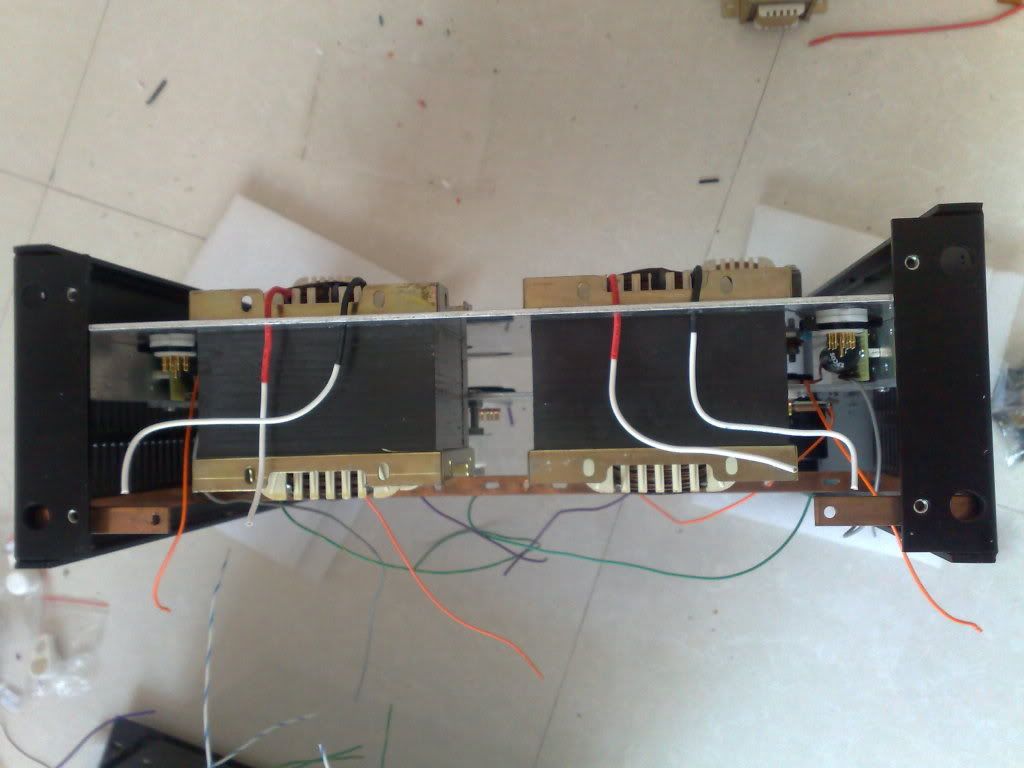

中間果條銅條係原機已有, 依家照用, 做一點接地.

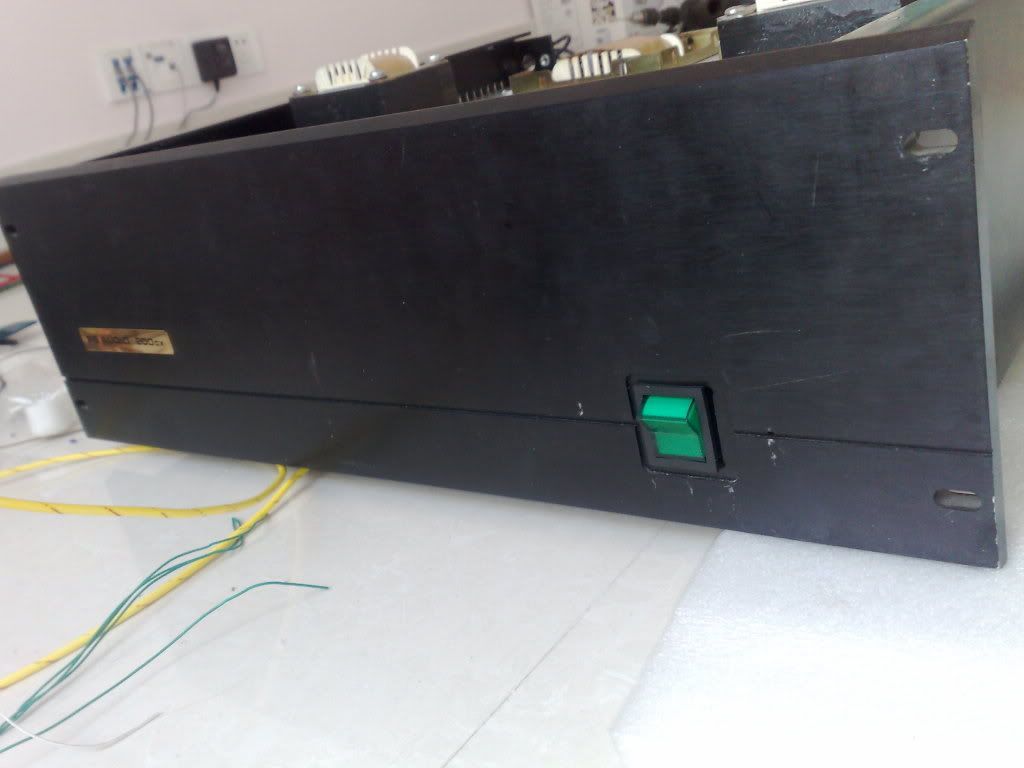

機面

用o既係ps audio 200cx 機箱, 原機輸出有直流, 比我拆左.

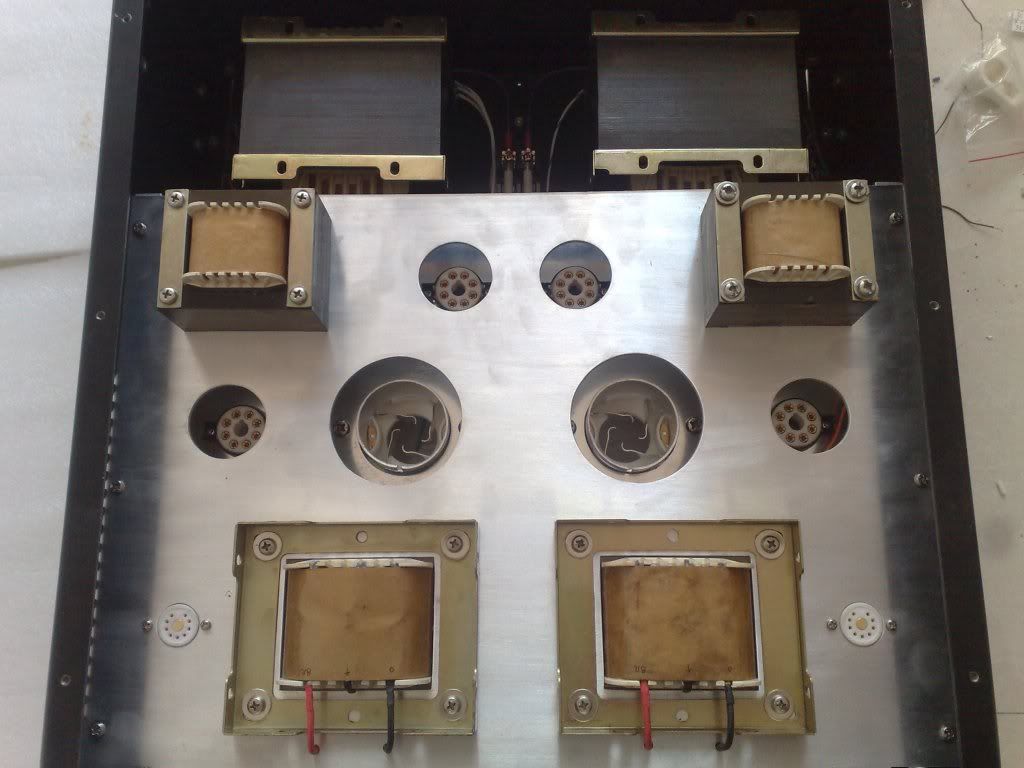

整機樣貌


最上層鋁板做左拉絲, 兩個大窿裝805, 中間o既2個大8腳係整流管, 兩邊o既係el34, 最後面o既係ef86

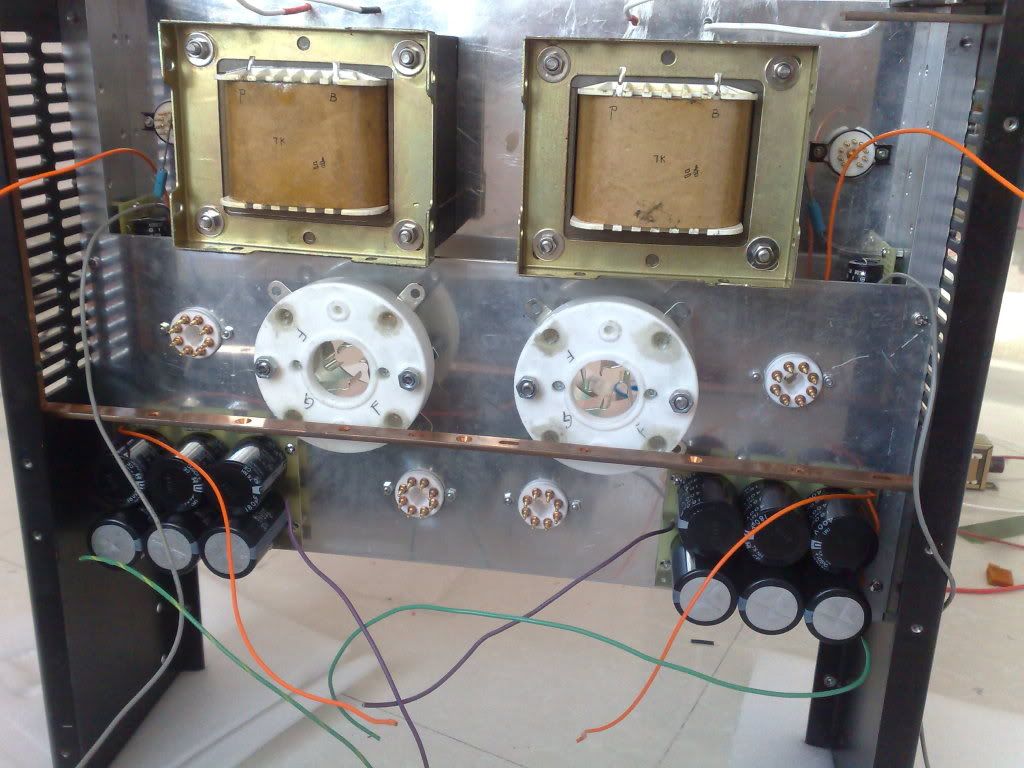

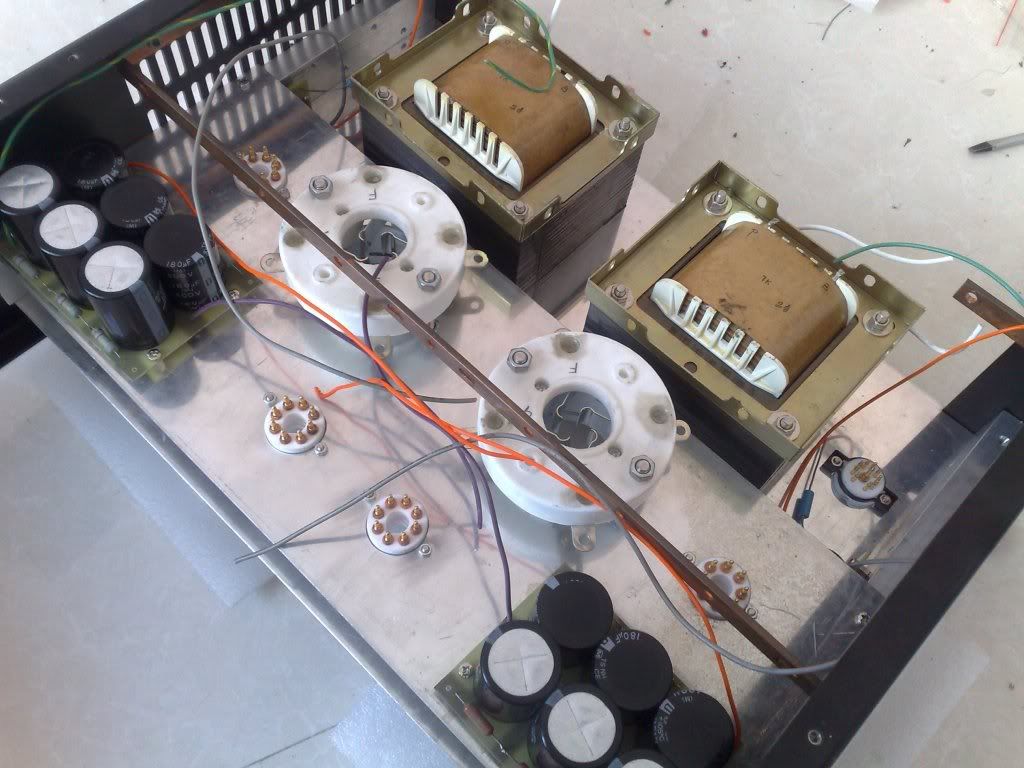

合體後o既內部

依度真係捉蠢. 事關整流管要合體之後先可以焊接, 但係d 管腳就比個機箱頂住左, 要諗諗計...

暫時就整左咁多, 事關買落o既零件有d 唔係咁岩用, 大得濟...同埋d 線已經用得7788
依家越裝就越辛苦, 因為部機越來越重, 翻來翻去, 真係少d 體力都唔點...

暫時係咁多, 到有咩新進展再跟進....
