[製成品] 砌左部雜排軍,效果都吾錯,和大家分享一下

本帖最後由 logitech888 於 2014-11-11 03:22 編輯

小弟是新手一名, 玩左3D打印机半年左右, 平時都幾中意DIY一下, 響哩樹跟D師兄偷左好耐師.
想將D成果分享一下. 部机砌左仟零蚊. 都幾化算. 結構大部份都係東抄西揍.
正一雜排軍, 結構行X,y,軸,Z軸上下升降, 供料採用Delta機遠程送料, 噴頭用J Head.
機身尺寸 (W465xD365xH435mm) 可打印尺寸(W300xD200xH200mm).
{其實我係想打件幾大0既野先至砌哩部機}
部機主要外殼用亞加力膠, XY軸Carriage用PLA噴出黎. D圖係自己亂畫的.

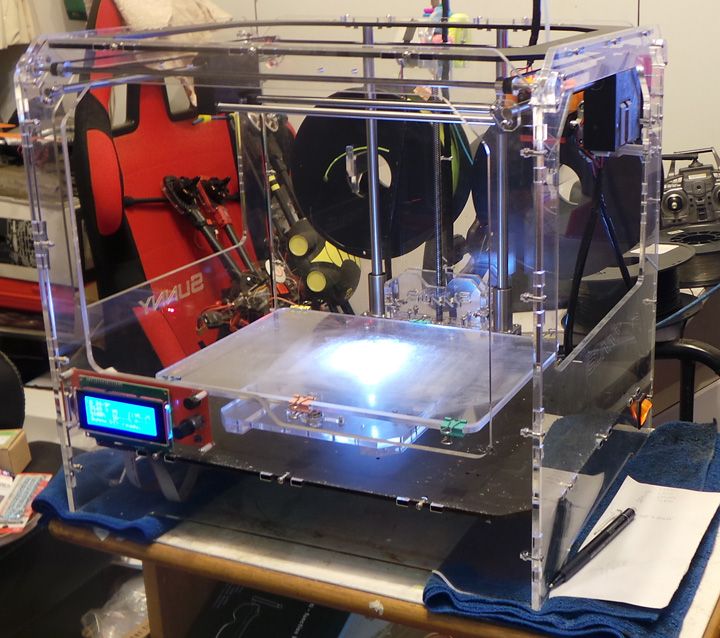

先上幅圖先

本帖最後由 logitech888 於 2014-11-11 02:52 編輯

Carriage 我亂畫的, 噴頭係J Head

TOP

XYZ軸都係抄襲的. 但圖係自己重畫的.

TOP

本帖最後由 logitech888 於 2014-11-11 02:33 編輯

機身背部安裝Extruder同可放材料


Extruder 大圖

TOP

本帖最後由 logitech888 於 2014-11-11 03:02 編輯

控制部份用cheap cheap 地既 RAMPS 1.4 控制板 .

火牛, 控制板都放晒響機底.

TOP

本帖最後由 logitech888 於 2014-11-11 04:47 編輯

我就係想噴哩件野至砌哩部機. 其中下面橙色果件超過300mm長, 打對角啱啱噴到.
係用PLA噴0既複合弓, 成支砌起800mm長.

TOP

其他一D部機噴出黎0既東西.
Thingiverse download o既鐘.(識行架, 不果吾準, 每分鐘快成3秒)

Predator 個頭

TOP

回覆 6# logitech888



順帶問問... 你的複合弓, 好像是配上真的弓箭弦線.  真的會用來射箭嗎?

TOP

強!!

TOP

印得好靚,讚一個!

TOP
