Cube 200 鋁框架結構

本帖最後由 logitech888 於 2014-12-3 06:57 編輯

最近完成了一部以鋁框架結構的3D printer,  製作意念基於幾個原則:

1. 容易裝嵌.  用鋁材應該是不錯的選擇.
2. 零件普及.  全機所用的零件都很容易集齊. 而且價格平而.  膠件部份自已打印出來.
3. 體積盡可能细.  這部份是我花最長時去構思, 和改良的. 機尺寸為 高450mmx闊350mmx深330mm, 可印體積 高200mmx闊200mmx深200mm   (亦是Cube 200 名稱的由來)
4. 容易調較.   採用XYZ軸. 整過調較過程在30分鐘内可完成.

先上幾幅圖片

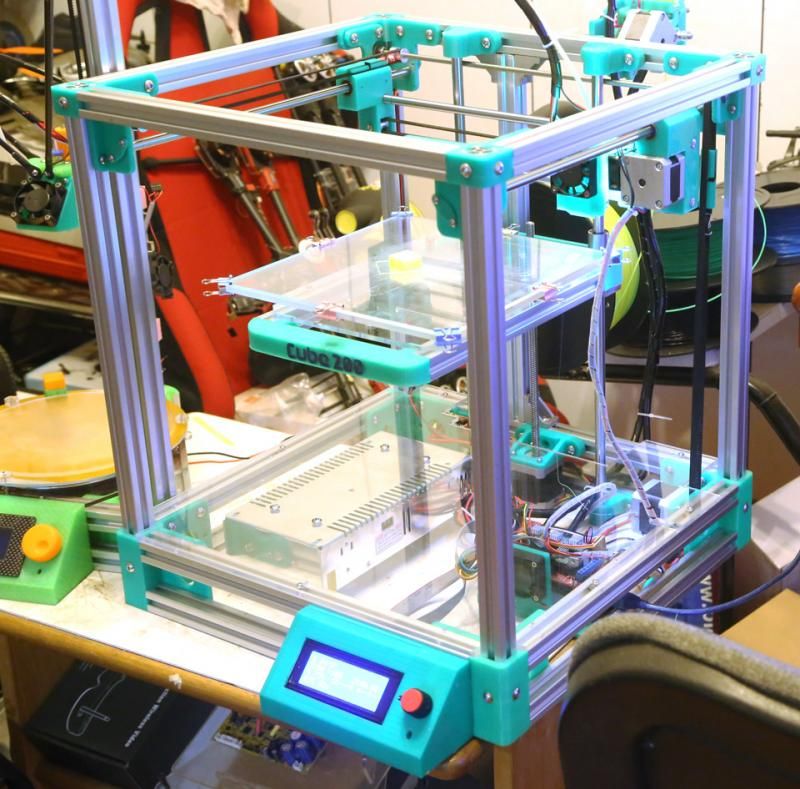

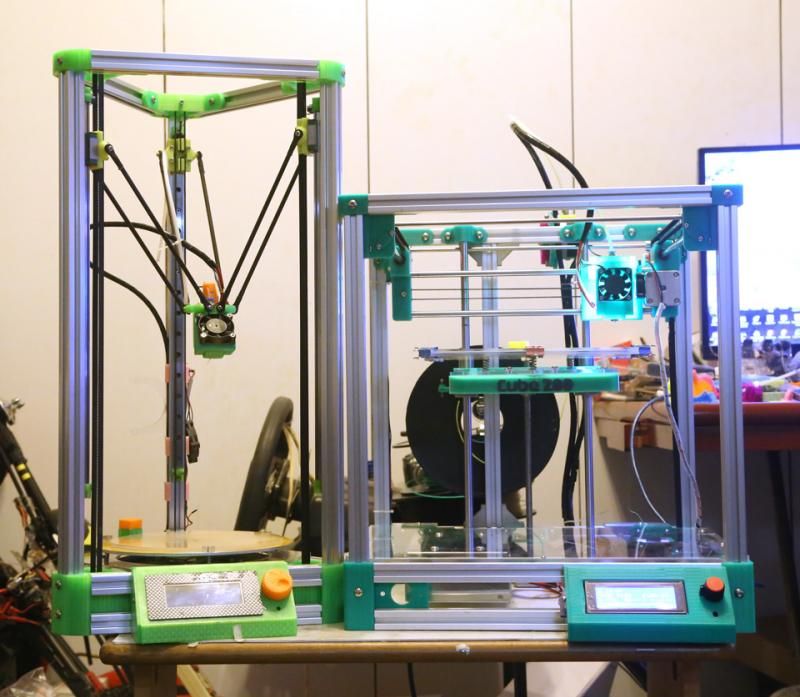

與Mini 合照  看得出它比Mini矮, 闊一些深一些, 但可打印的體積是Mini的176%. 底都可容納電子和電源部份. 背後可以裝上膠絲.

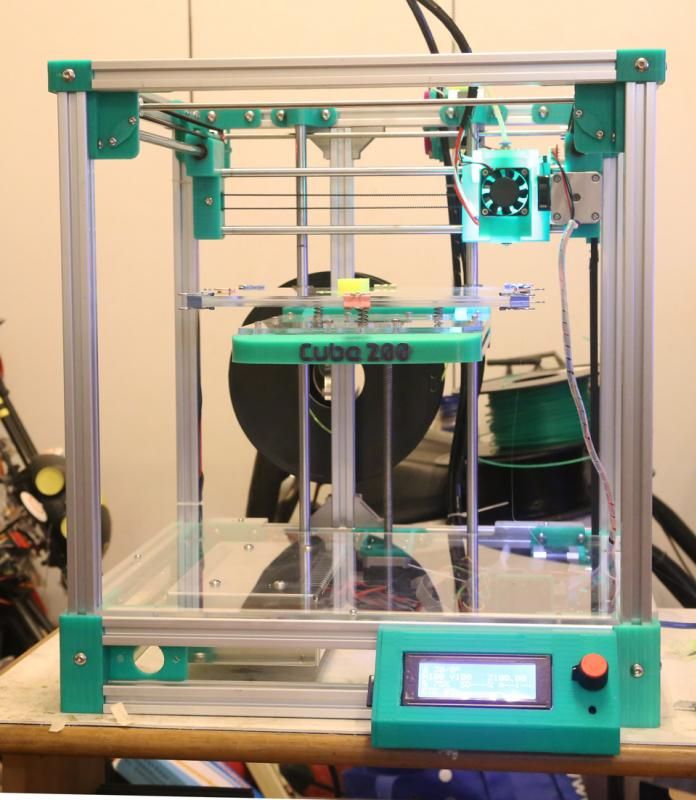

正面照

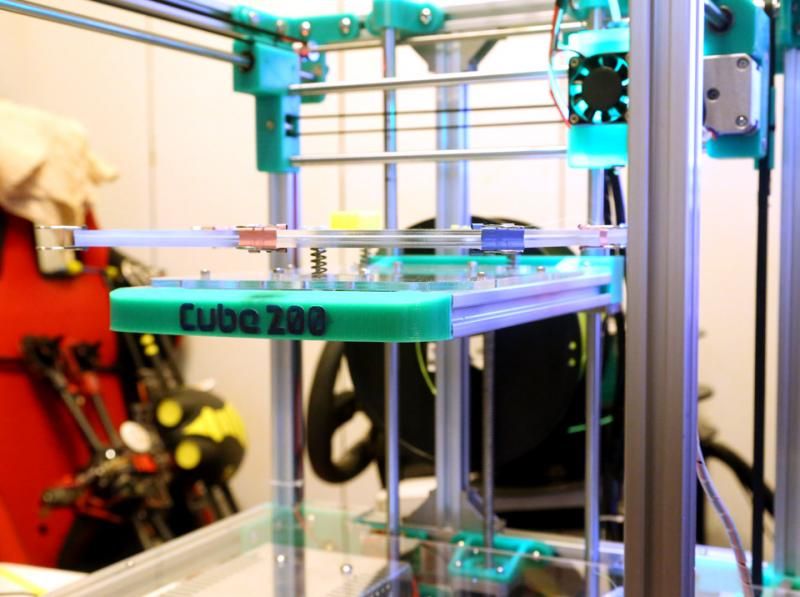

印台都是用鋁材砌的

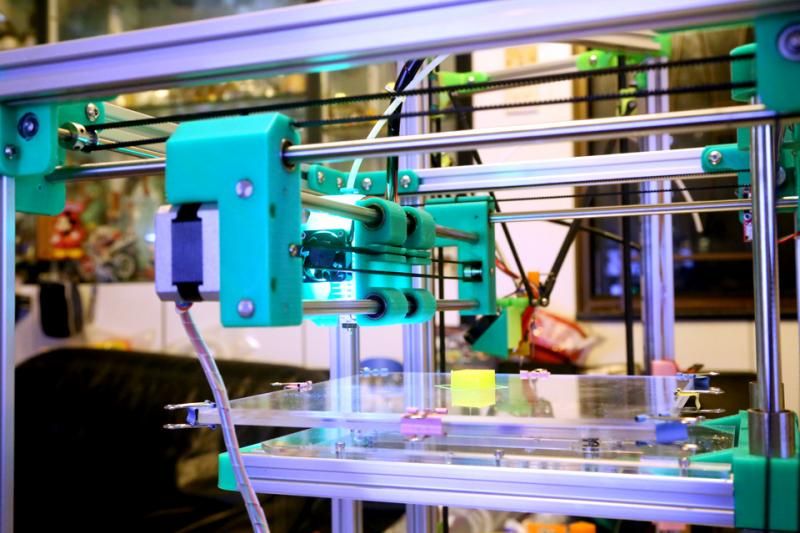

X軸垂直設計以減少Y軸長度

回覆 1# logitech888


    不錯!我也想做一個

TOP

角位直接用鋁角應該能夠提供更好的物理強度

TOP


28mm 42 stepper? How fast can this go?

TOP

本帖最後由 dtom 於 2014-12-3 10:46 編輯


樓主有無打算放上 thingiverse, 或者 RepRap?


28mm 42 stepper? How fast can this go?
hon2013 發表於 2014-12-3 10:30

呢種設計唔預印得快
但實用面積高丫麻

TOP

好靚好正

TOP

我比較想知個Kossel好像有熱床又好像有得較3點高度,我正想找。如果有得買可否pm?

TOP

最近完成了一部以鋁框架結構的3D printer,  製作意念基於幾個原則:

1. 容易裝嵌.  用鋁材應該是不錯的選擇 ...
logitech888 發表於 2014-12-3 03:29

有無成品可以欣賞下呢?

TOP

回覆 3# KSC

由於機身長闊高都不是很大, 現在感覺都很扎實, 如果想增加強度, 在垂直面再加鋁材和鋁角都可以的.
但如果角位都直接鋁角, 就等如推返整個設計了, 因為所有光軸支撑及Y軸馬達都組合在角位膠件上.

TOP

回覆 4# hon2013

馬達分別是 Z軸4847, Y軸4840, X軸4833
至於速度方面, 我覺得和我其他的printer 都差不多. 我拍了些少片段, 不如看看.

https://www.youtube.com/watch?v= ... E276x5egI6xmPONdtIg
