[教學] 2016 團購kossel 砌機/tune 機post 目錄

本帖最後由 dtom 於 2016-8-30 15:49 編輯

目錄

Youtube 教學  --   2#

硬件Q&A --   3#

軟件Q&A --   4#

3D 畫圖軟件介紹 --   5#

切片Slicer 介紹 --   6#

Youtube 教學

本帖最後由 dtom 於 2016-8-19 14:41 編輯

Youtube 教學 by Offer (完整播放清單)

Kossel Mini Open Box (開箱Video)
https://youtu.be/vEbgWyzK0HE


001 - 底座處理(接駁步進馬達電線)
https://youtu.be/b7UZSm5aNyc


002 - 底座安裝鋁柱
https://youtu.be/S--0U4HqckA


003 - 安裝頂架
https://youtu.be/mLFsy1oKhbE


004 - 安裝Endstop
https://youtu.be/GhZjAOTU5rs


005 - 安裝路軌
https://youtu.be/nxyWJHTHWq0


006 - 安裝皮帶
https://youtu.be/RJK8s1dbLR8


007 - 安裝 endstop 線
https://youtu.be/j9T7J6Ho1HQ


008 - 安裝推線摩打線
https://youtu.be/ER-73YbIKZc


009 - 安裝斜杆
https://youtu.be/dnZwyAkgc0A


010 - 連接斜杆到滑車
https://youtu.be/WZrOP2AAvh4


011 - 噴頭線處理(蛇網)
https://youtu.be/MH2-5BF34pQ


012 - 安裝噴頭線
https://youtu.be/AJgXJknDC04


013 - 處理噴頭線, 安裝到主板
https://youtu.be/HwEZ6NLRqC8


014 - 安裝出絲摩打, PTFE喉處理, 安裝膠料底座
https://youtu.be/iy6l8V0NaW0


015 - 安裝平台玻璃
https://youtu.be/1SAxZZO_drc


016 - 入絲(膠)教學,  PTFE喉長度處理
https://youtu.be/hgRQ3MzEv84


017 - 基本電子測試( Endstop, 風扇, 測溫, 發熱線)
https://youtu.be/J0P3xb_SlT4


018 - 設置 config 檔案,  paper test, 自調平)
https://youtu.be/yiT3YMt3SEA


019 - 列印測試模型及較準
https://youtu.be/iKgYhDb0Bt8


020 - 安裝大包圍 (亞加力,外立柱,底腳)
https://youtu.be/sRzjjA0ESFs


021 - 固定外立柱 (End)
https://youtu.be/KKrtzjOMBUo

TOP

硬件Q&A

本帖最後由 dtom 於 2016-8-19 21:29 編輯

Q:Endstop兩邊都係2pin頭點插先啱
A:對準S及-然後暴力插入
2pin endstop.jpg
2016-8-19 14:34



Q:滑塊/滑車/塔台螺絲好難上
A:先清理M3孔內什物,可能有噴沙工藝用的小波子殘渣


Q:加熱時無紅燈顯示
A:兩條缐在綠色插上對換接駁
A2:留意有無插錯線




Q:可以改裝LED燈條嗎 (12V時, 0.26A)
A:可以改用bed-fan控制,如果燈的功率大就要加relay否則燒赤兔


Q:點拆噴咀
A:*** 試晒所有方法都唔得先諗拆噴咀 ***
加熱至160度,把收住噴咀的機米鬆開,確定白色管是能插到噴咀底部,如果有0.4mm針灸針可以試把咀通通及用微鉗把餘膠清乾淨
全部還原後把噴咀加熱至210把膠丝用手推入看看是否能推丝,完成!


Q:調平時顯示呢個畫面

A:去系統 > Delta >  調平補償 點一下 ( Installation 018 - 5:40 )

TOP

軟件Q&A

本帖最後由 dtom 於 2016-8-21 15:44 編輯

Q:使用 ChiTu 軟件步驟
A:安裝赤免軟件
主要有2個, 一個主控程式, 一個切片軟件

先講主控程式, 解壓 Offer 提供既檔案
有2個主控程式
PC端软件-ChiTu HB V1.10家庭版
PC端软件-ChiTu Pro V2.0专业版

有 Pro 梗係用 Pro 版啦
解壓後安裝 ChiTu Pro V2.0.exe


Q:運行出ERROR 如何降決
A:抄個install file去c:\temp內先裝,可能有簡體中文字的folder name吾support


安裝完成後係桌面就會見到一個 ChiTu Pro V2.0 (空白 Icon... )
記得要右 click "以管理員工份執行"
否則可能會唔正常

唔想次次"以管理員工份執行"
可以 右click > 內容
相容性 果頁最底 有個"以管理員的身份執行此程式"
剔左再確定係得喇

因為赤免無得插LAN線
要用主程式控制就唯有用WiFi
如果你無WiFi就可以唔駛睇喇

有個簡單啲既設定方法
開個記事本, 寫底呢句野(改返你既 ssid/password)
放入SD card 行一次 gcode 就得喇
M9003 '"ssid","password"'


然後係 系統 > WiFi
睇到就IP就完成喇


開左主程式,
左邊應該見到一行 CBD 既野
點一下, 右邊應該就 load 到 sd card 既檔案


Q:使用切片軟件步驟
A:切片軟件一樣, 要右 click "以管理員工份執行" 或者係 內容 set 好先
記住只能2選1, 用主控程式就唔可以用切片軟件直接gcode檔案

開左切片軟件,
正中間見到機名同IP咁就即係可以用WiFi Send 個Gcode 喇
用法基本上同 cura (根本就係抄佢咋  )

呢度有個教學, 都幾舊下,可能有啲 outdate
但期本玩法無變
http://diy3dprint.blogspot.hk/2014/01/cura.html


Q:應該係每次upload config file 去"打印"一次 定係自己整個txt file 將要改既code 放入去
A:我既做法係另外save一個 config.gcode (或 .txt 都得)
save 去sd card, 然後係機度"印一次"

當然如果你主程式set好左
可以係果度直接 send 去 sd card
再右click sd card 既 config.gcode > print file
然後再做返 paper test > set Z=0 > 自動調平

再印磚仔

另外... 印磚仔最好都係自己用返切片軟件畫一次
我發覺 default setting 同 offer 比既磚仔gcode有啲出入
以後你印既野都係自己切片, 所以都係用佢黎試先準

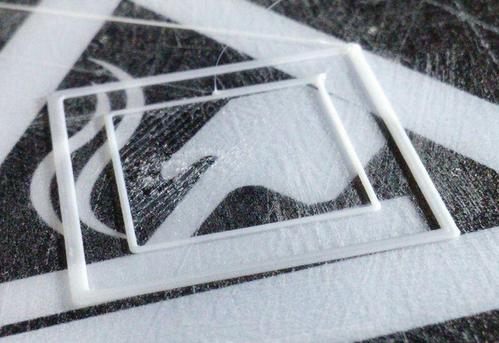

印磚仔通常會先係外圍印多 1-2 圈
要留意下會唔會太貼平台, 或者離開太多
大約咁為之適中


如果你見條線壓唔係咁樣, 就立即係LCD度取消打印
如果條線壓到幾乎睇唔到, 即係Z set 得太低
可以用主程式手動微調
先按 home > 再打指令 G1 Z0.05 F1000


即係叫個噴頭移離平台0.05mm
然後再  set Z=0
呢次因為你無改過 config, 所以唔駛再做調平

相反, 如果離開太遠, 指令就改為  G1 Z-0.05 F1000

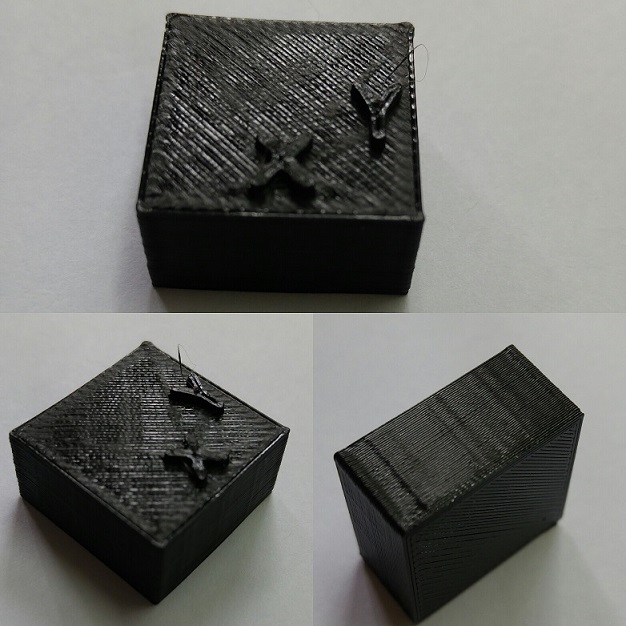

Q:XY比例唔啱, 邊位唔密封

A:Check 皮帶,同步輪機米,斜桿螺絲收實未

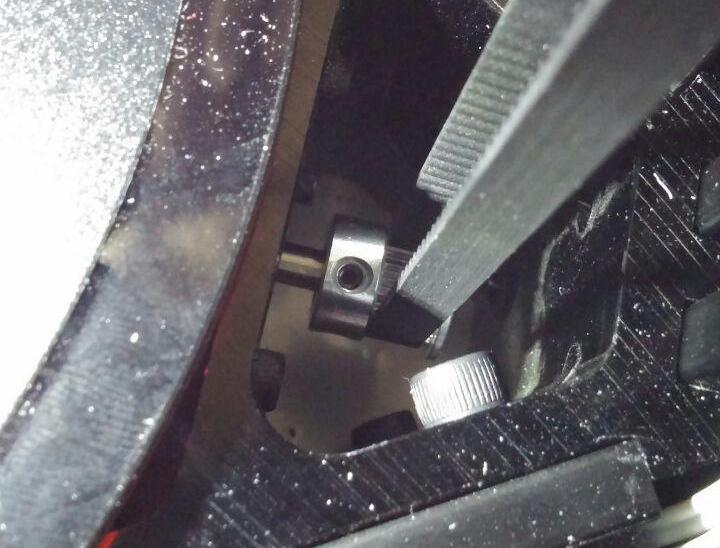

Q:同步輪機米是係邊處?
A:

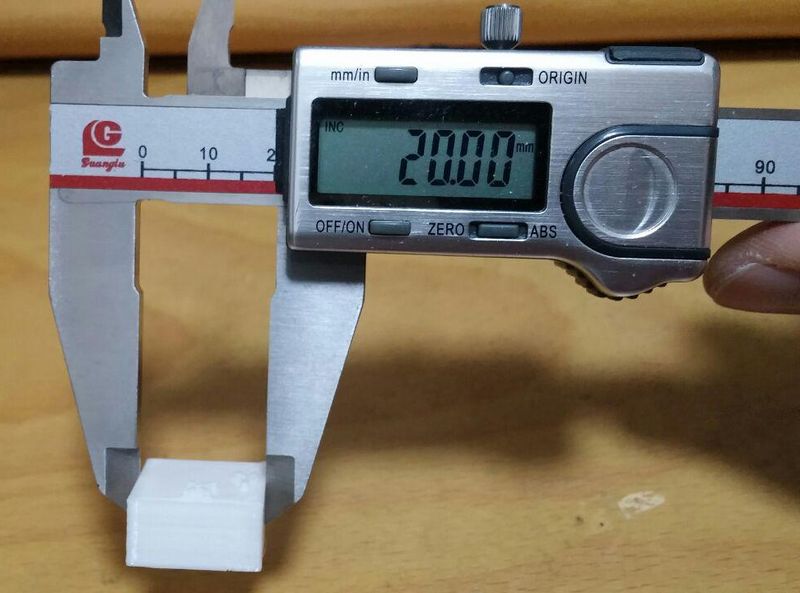

Q:如何量度方磚尺寸
A:

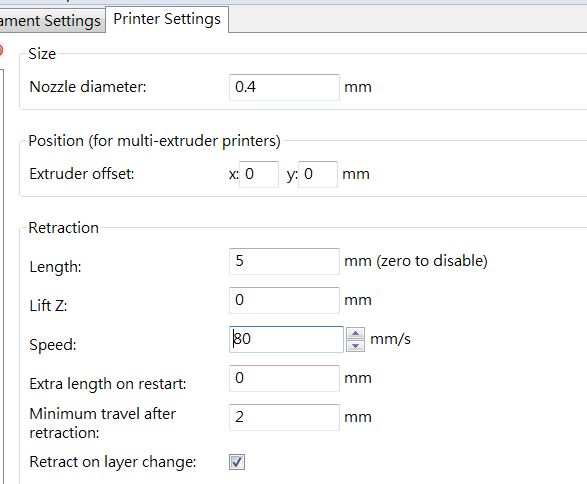

Q:有無 slic3r  config.ini 可參考
A:

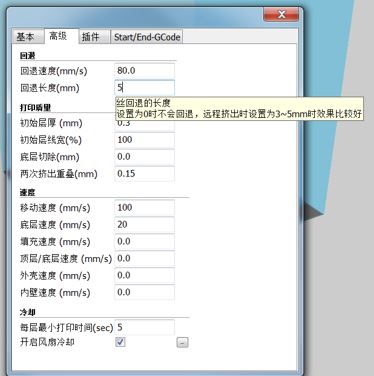

Q:可以用其他slicer嗎
A1:可以,但冇赤兔咁方便,切完可以直接送去打印
A2:可以, 我都係習慣用返 KISSlicer ,save左 gcode 再用主程式send過去print

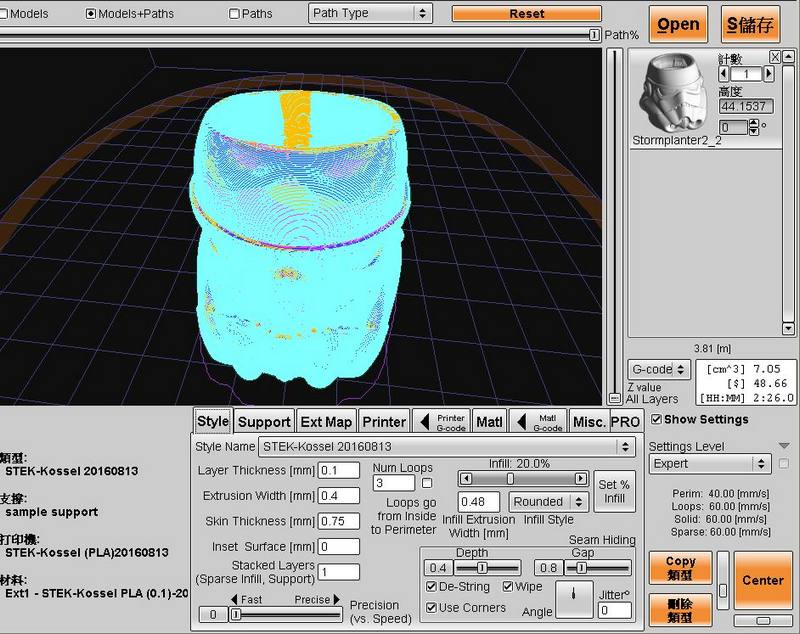

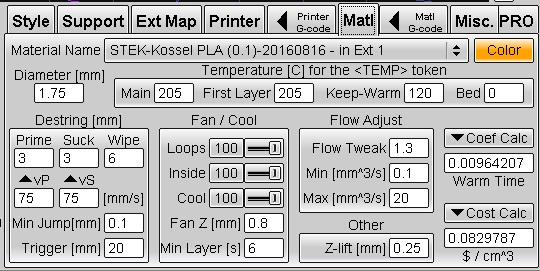

  KISSlicer v1.5 Bata 3.10 settings:

Printer Gcode - Prefix:
  1. ;Start GCode
  2. G21        ;metric values
  3. G90        ;absolute positioning
  4. M82        ;set extruder to absolute mode
  5. M107       ;start with the fan off
  6. G28 X0 Y0  ;move X/Y to min endstops
  7. G28 Z0     ;move Z to min endstops
  8. G1 Z50.0 F3750         ;move the platform down 50mm
  9. G1 Z2 X-64 Y58 F9000   ;move the platform close the printbad
  10. M109 S205              ;Set Extruder Temperature and Wait
  11. G92 E0                 ;zero the extruded length
  12. G1 F200 E10            ;extrude 10mm of feed stock
  13. G1 Z2.6 X-64 Y58 F9000 ;move the platform up 2.6mm
  14. G92 E0                 ;zero the extruded length again
  15. M117 Printing...       ;Put printing message on LCD screen
複製代碼
Postfix
  1. ;End GCode
  2. M104 S0              ;extruder heater off
  3. G91                  ;relative positioning
  4. G1 E-9 F6000         ;retract the filament a bit before lifting the nozzle, to release some of the pressure
  5. G28 Z223 F3000       ;move to home
  6. M84                  ;steppers off
  7. G90                  ;absolute positioning
複製代碼

TOP

3D 畫圖軟件介紹 (順英文字排列)

本帖最後由 dtom 於 2016-10-12 12:33 編輯

Autodesk 123d (繁體中文化、安裝教學&新功能介紹) 我係 youtube第一次見會開合既 Iron man 頭盔作者 James Bruton 最鐘意用


Meshmixer (中文版 , 教學: yuchibb 既 畫公仔01 |  02 --想畫公仔,人,動物/植物等曲線比較好既軟件


AutoDesk Fusion360 (Link) -- Fusion360 is a paid subscription for business, but for makers, hobbyists, and students—it's free.


Onshape (中文版連結) - 全雲端 3D CAD 系統
用法類似 Solidworks ,Web版畫圖
私人檔案限制10個或100M, 公開檔案無數量限制
呢個係我近期畫既 9/Oct/2016 (http://www.thingiverse.com/thing:1816065)
有人話畫太複雜既野好慢,但我暫時未出現


Sketchup ( 教學: benng1hk 既 Sketchup Make 2014 入門篇 ) - 免費易學(youtube大量由淺至深既片), 但好易穿窿... 補線補到想死   以前有好多 plugin/extension, 依家唔知點解少左好多... 而且有唔少要$$


Solidworks ( 教學:Super169 既渣古頭 功能強大但要錢)

TOP

Slicer 介紹

本帖最後由 dtom 於 2016-8-24 10:38 編輯

最大路係呢幾個 (排名次序由我用最多到未用過 )

KISSlicer (官方forum | Manual | Download link)

CURA  ( Download , 教學 )

Simplify3D (Link ) -- 好多人讚既切片軟件,但要$$

Craftware (Link ) -- CraftWare is a FREE, fast, easy-to-use slicer software that converts your digital 3D object into a .gcode toolpath format understood by most 3D printers.
