[處女作]技嘉不再"技雞"?看P55-UD4+i5 750水冷實測~36樓附加4.2G燒機及4.4G 3D Mark測試

今次將會係小弟的第一次處女作
如果寫得不好 還望大家見諒指點。

最近受某哥荼毒, 又去敗家了
是次玩具乃技嘉GA-P55-UD4 跟盒裝Core i5 750

廢話小說 先看看幾幅圖~因數碼相機品質的關係 張就一下....

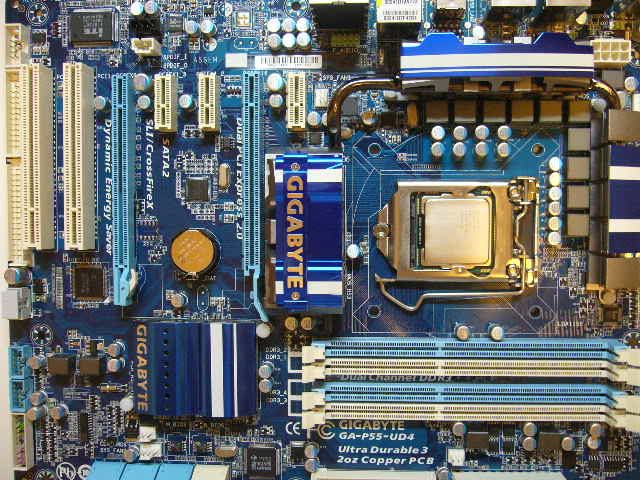

主機板的格局圖.
DIMM插槽旁邊的NANDFlash插槽已被移除
據情報所得是Intel發現加入Braidwood技術的NAND Flash對整體系統加速不太理想.
此外P55系列的主機板大都能以8x 8x CrossFire 或SLI模式運行多GPU運算技術.
PCI-Express 1X插槽多達三條. 而另外兩條PCI插槽拍在一起的設計另具心思,
可免除使用者在使用PCI裝置時可能出現的插槽位問題:
一般市面上的中階或高階的顯示卡都會使用兩個插槽位置的空間, 以致PCI-E 8X側旁的PCI插槽不能使用.

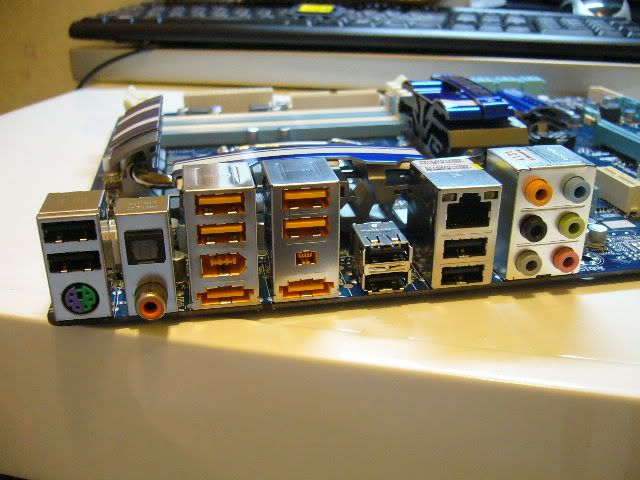

I/O基本設備都齊全, 上方黃色的四個slot是USB來 別懷疑~

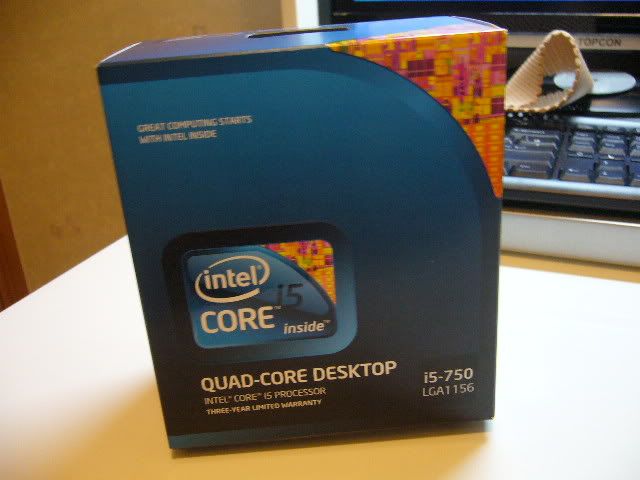

i5 750盒裝

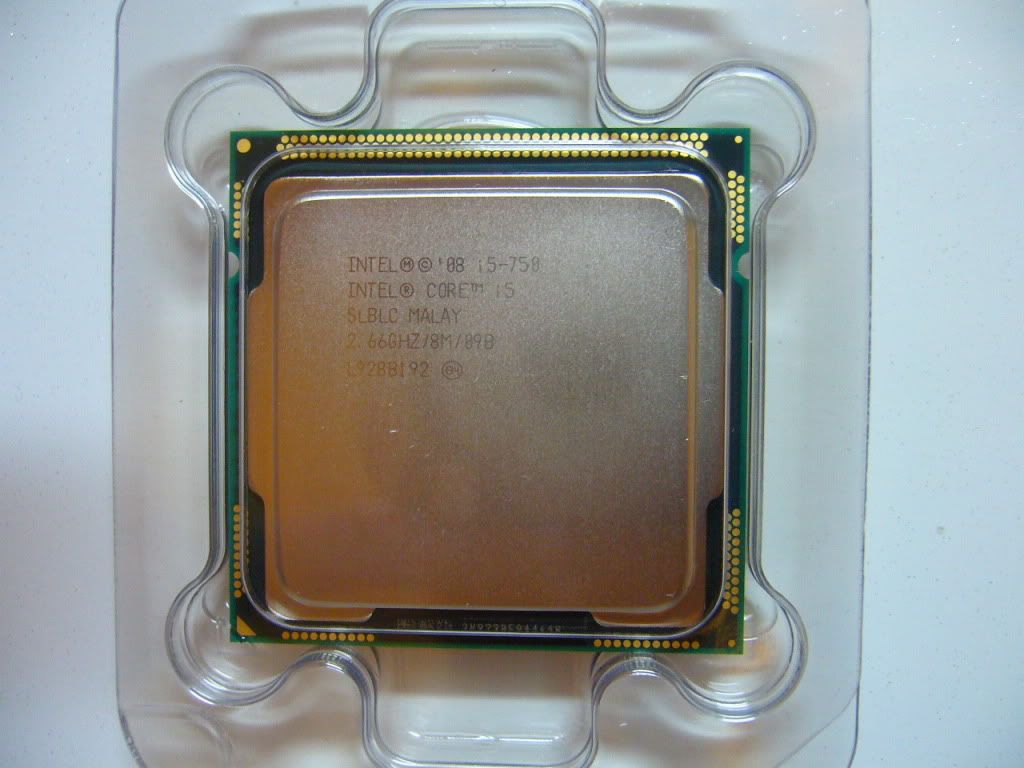

CPU本體 週期L928B192

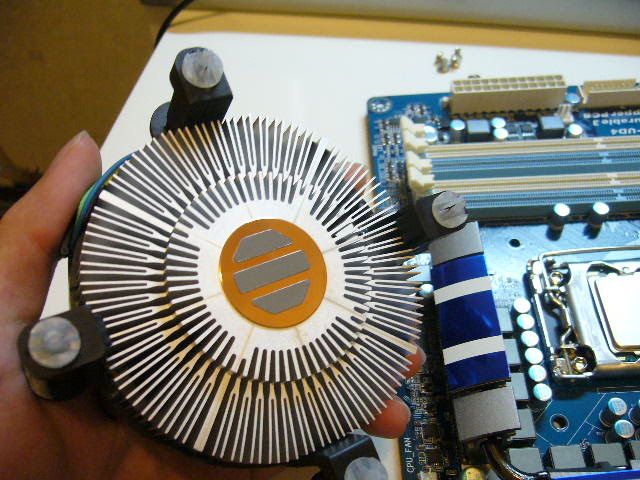

Core i5 750乃為原生四核心處理器. 以Intel作風4核心都會使用銅芯的散熱器.

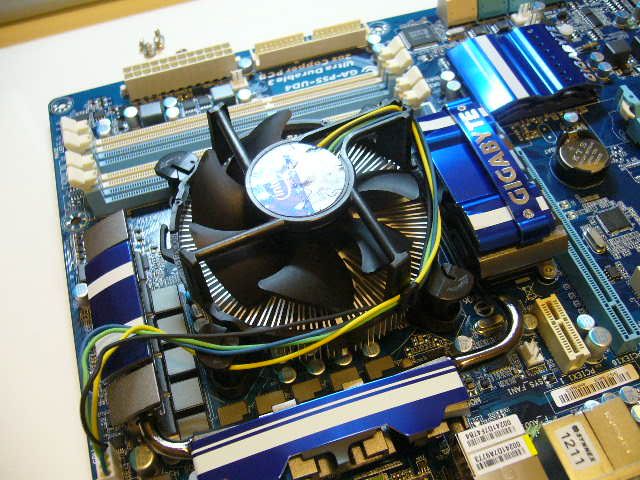

上機圖. 圖中可見散熱器高度比較矮少, 恐嫌散熱面積不夠大...

測試平台:

火牛: Corsair TX850
顯卡: Galaxy GTX 275 Digital PWM
記憶體: Corsair XMS3 1600C7 Ver 2.2
CPU: Core i5 750 2.66Ghz B1 Stepping
硬碟: WD 3202ABYS X3 RAID 0
自製裸跑架一個

室溫: 26.5℃

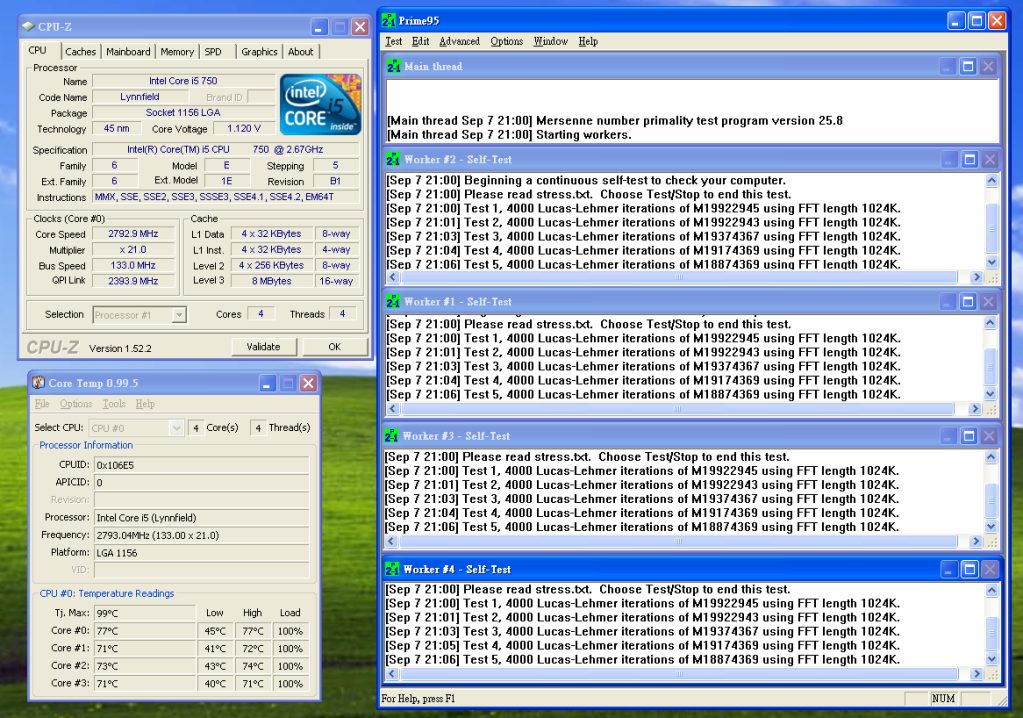

全預設下燒機溫度最高為77度 (核心電壓才1.12v左右, 也太熱了吧)
在這裡順便一提, 這款技嘉主機板的CPU掉壓情況非常嚴重 (大約0.1v左右)
建議在超頻時把在電壓主單選項中的Load Line Calibration 開啟以防止因過份掉壓而造成系統不穩定的情況



手動調整至1.125v, 打開LLC, 所有CPU選項全部自動, 記憶體除頻為2:10.

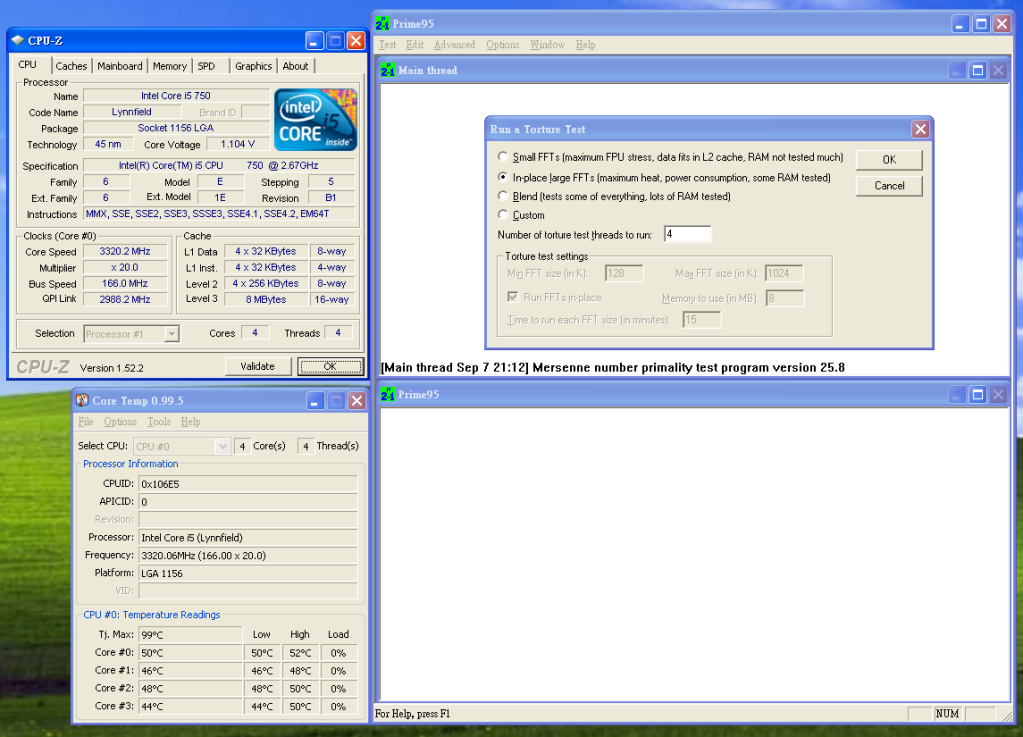

上圖為待機溫度



超頻至3.3Ghz後 雖然電壓沒有提升, 但溫度上升了不少, 已達83度

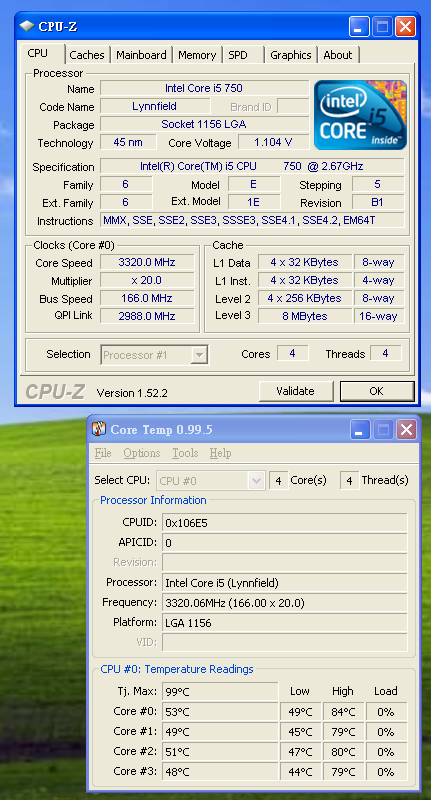

燒機後的待機溫度

由於小幅度超頻已達83度之高溫, 為免有硬體損壞的風險
小弟將換上以水冷作更高的超頻測試.

水冷配備諸元
Watercool Heatkiller CU 1366 Rev 3.0
Laing D5 + EK X-Top Rev.2
Black ICE GTX 480厚排
4分喉
3把TT Thunderblade+1把鐮刀抽出 Full power

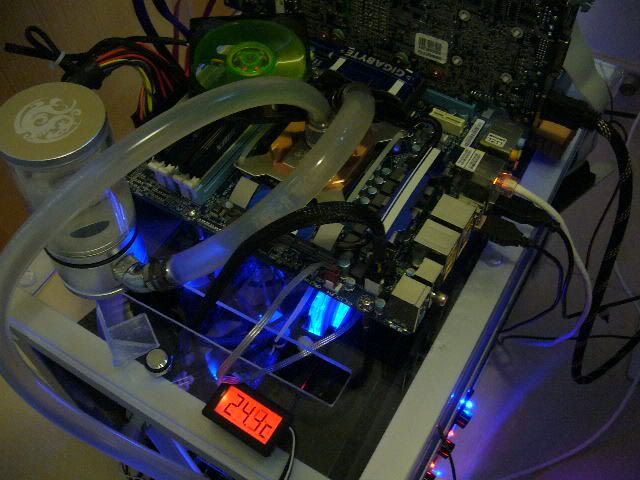

附上測試環境圖一張

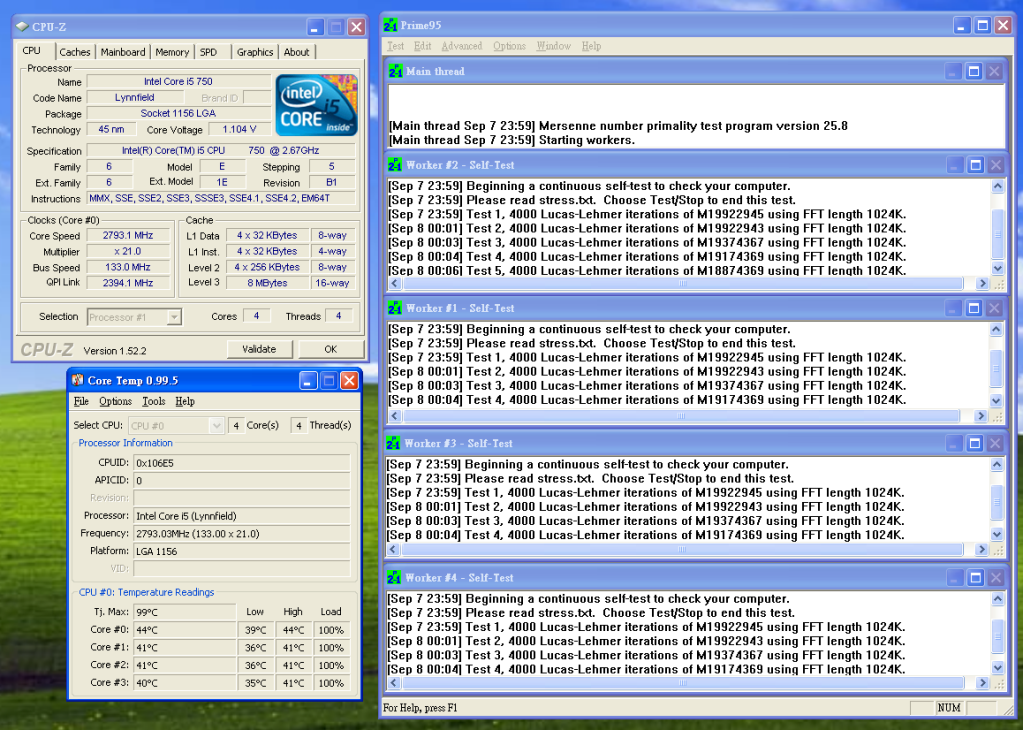

先來看看全預設下的溫度: 大約42度左右

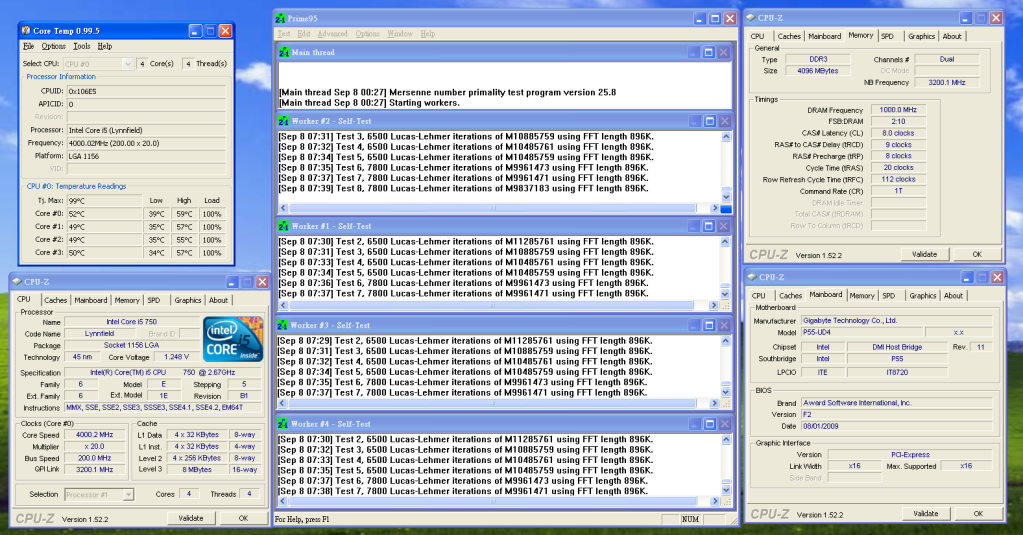

之前3.3Ghz已經太熱 今次來一張直上4Ghz, BIOS電壓設1.25v, VTT也是1.25v.

*因為錯圖的關係, 暫時沒有4.2Ghz的燒機圖....



230 bclk 認證

用後感想:
整體來說這週期的i5 CPU超頻能力不俗.
很多人認為i5的處理器應該沒i7般那麼熱情
而經測試後似乎Intel原廠的散熱器仍略嫌有不足之處.
而板子方面也沒有什麼好挑剔的了...
最初的F2 BIOS也能230bclk直開認證已經很不錯
十二相CPU供電理應非常充份, 系統負載下Mosfet位置也只屬微暖
真的要挑剔的話可能是希望技嘉能改用Marvell的LAN吧~
BIOS bug方面: MIT Status版面會導致USB鍵盤沒有回應, F12 Boot menu死機 估計原因是USB裝置兼容有小問題, 期待新版本BIOS能盡快修正

[ 本帖最後由 sunderstan 於 2009-9-9 21:37 編輯 ]

辛苦哂樓主
技嘉跑極限就一定無dfi,asus咁盡
但講(超後長行)穩定係首選

TOP

閱~~~謝S大包膠~~~

想請問點去安裝HK3.0 1366到1156CPU/MB上呢??

TOP

在這裡順便一提, 這款技嘉主機板的CPU電壓情況非常嚴重 (大約0.1v左右)>?

TOP

原帖由 wch922 於 2009-9-9 10:02 發表
在這裡順便一提, 這款技嘉主機板的CPU電壓情況非常嚴重 (大約0.1v左右)>?


sorry是掉壓Vdroop問題
早前的中低階技嘉板子並沒有LLC選項...
就連最近發佈的785G-UD3H也沒有, 幸好那板子掉壓沒想像中嚴重 (大約0.02v)
還可以吧

TOP

直頭係正爆啦...............有風大十分一轉業

大家努力呀

TOP

原帖由 wai896 於 2009-9-9 10:15 發表
直頭係正爆啦...............有風大十分一轉業

大家努力呀


呢條友擺明係度笑我

TOP

原帖由 sunderstan 於 2009-9-9 10:20 發表


呢條友擺明係度笑我


我係  音敬  你咋

TOP

thx for sharing!!真有米, 玩完xeon又玩i5

TOP

回覆 3# 的帖子

圖入面見到用"索帶"窄著佢
