憑著強勁的繪圖效能, AMD 780G IGP 成為近期入門級平台首選,自推出後一直人氣高企﹐ Magic-Pro 為搶佔市場推出 MP-AKHD-Extreme S 主機板,以最強內建 128MB SidePort 記憶體作賣點,更破解支援 CrossFireX 技術,問鼎最強 780G 主機板寶座。
內建 128MB SidePort Memory

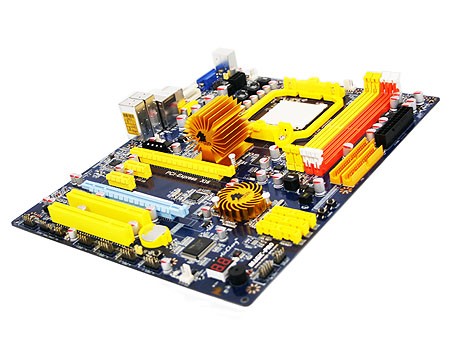

圖為 Magic-Pro 推出的 MP-AKHD-Extreme S 主機板,採用了全新 AMD 780G 晶片組,為了在眾多對手中突圍而出,率先加入高達 128MB SidePort 記憶體,而且更破解晶片令其支援 CrossFireX 技術,與 780G 變身高一級的 790GX 產品。
Magic-Pro MP-AKHD-Extreme S 採用 ATX Form Factor 設計,尺寸為 30.5 x 24.5 cm ,採用 4 層 PCB Layer ,為了令主機板壽命更長,採用日本 Fuijitus 固態電容。處理器接口採用 Socket AM2+ ,支援 Hyper-Transport 3.0 規格,為了應付高達 140W TDP 的 AMD Phenom 9950 四核心處理器,主機板採用 6 相供電及封閉式抗干擾電感,用料及設計均領先競爭對手。
記憶體方面,主機板共提供 4 組 DDR2 記憶體模組接口,最高支援 DDR 1066MHz 雙通道記憶體,容量最高可達 8GB 。
晶片組採用 AMD 780G IGP ,繪圖核心基於 RV610 所移植,支援 DirectX 10 及 Shader Model 4.0 ,預設計官方時脈應為 500MHz ,但 Magic-Pro MP-AKHD-Extreme S 採用較大的北橋散熱器,把核心時脈提升 650MHz ,令效能得以提升。
輸出方面,提供一組 DVI 、 D-Sub 輸出接口,並附送 DVI To HDMI 轉接器,方面達成 1080p HDMI 輸出,外隨盒更附送 Coaxial SPDIF cable 供用家使用。
南橋採用最新 ATI SB700 晶片,較上代 SB600 可提供多出 2 組 SATA2 接口,合共 6 組,同時更備有 1 組 e-SATA 2 接口,並提供 12 組 USB 及一組 IDE 硬碟接口供用家作擴充之用。
音效方面, Realtek ALC888 HD Codec 音效晶片,可支援 7.1 聲道輸出; Realtek RTL8111B 區域網路控制晶片,提供 10 / 100 / 1000 Mbit/s 乙太網路服務。
此外,方便用超頻玩家, MP-AKHD-Extreme S 更備有提供 Clear CMOS 、 Power-on 及 Reset 按鈕,加上主機板提供 LED 顯示燈,讓用家觀察系統狀況,而系列通過系列檢測後,會改為顯示處理器溫度,十分貼心。

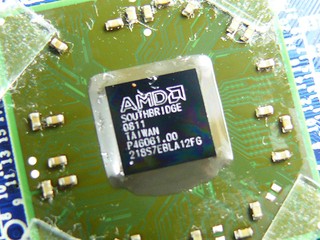

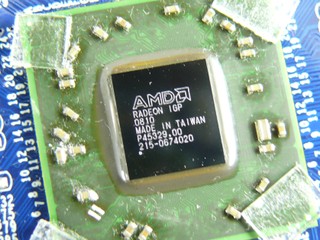

( 左 ) 採用 AMD 780G 晶片組,再度破解 CrossFire ( 右 ) 採用 ATI SB700 南橋,提供 6 組 SATA

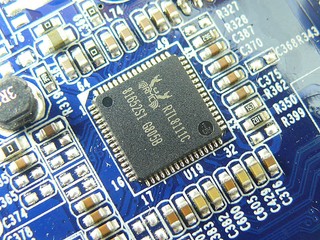

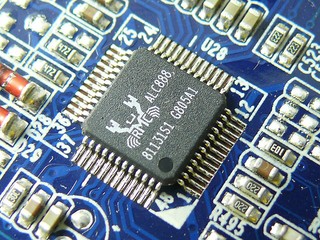

( 左 ) 採用 Realtek ALC888HD Codec 音效晶片 ( 右 ) 網路控制晶片則採用 Realtek RTL8111B

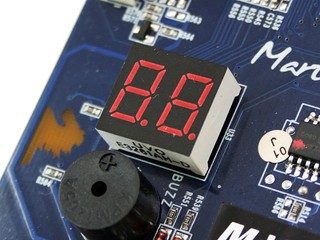

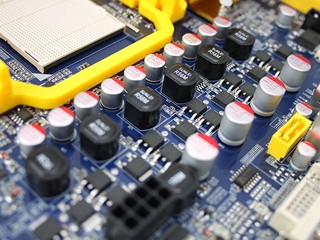

( 左 ) 主機板採用 6 相供電及封閉式抗干擾電感 ( 右 )LED 顯示燈方便用家觀察系統狀況
提供一組 DVI 、 D-Sub 輸出接口,並提供 4 組 USB 及 1 組 e-SATA 接口
