XFX 於早前一口氣為旗下繪圖卡作出更新,並推出多款不同型號之高階產品,這次編輯部收到的 R9-280X-TDFD 便是其中之一,繪圖卡不但已預設超頻,而且更改用新一代巨體散熱模組,散熱器內加入多達 6 根熱導管,配合雙風扇模組加快帶走各組件之廢熱。
公版 PCB 特大散熱模組
這款 XFX R9-280X-TDFD 繪圖卡採用上代 Radeon HD 7970 的 「 Tahiti XT 」 繪圖核心,提供 2,048 個 S.P. 及 128 個 T.M.U. 流水線規格,雖然繪圖卡的核心時脈增長未算太高,只由公版建議的 1,000MHz 水平微至 1,050MHz ,但此卡卻勝在同時將記憶體運作頻率預設超頻至 6,400MHz ,效能因此而出現明顯增長。

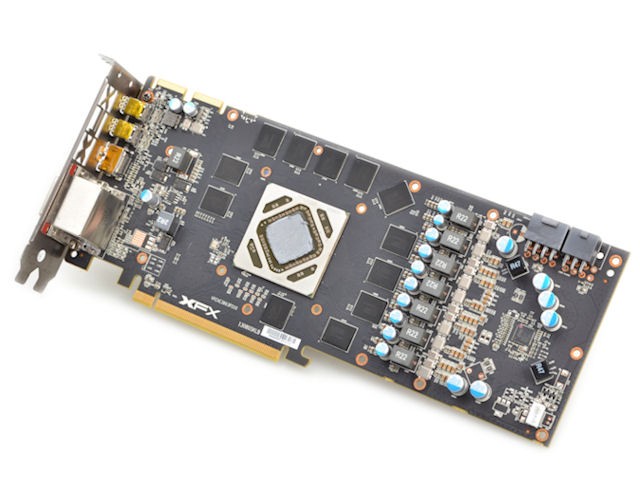

繪圖卡的 PCB 實際應用公版設計,其走線與布局均公版基本相同,供電迴路使用 7 相設計,全數均為密封式電感,並配合金屬 MOSFET 晶片運行;核心供電位置同時提供 1 顆 CHL8228G PWM 晶片,大部分主流繪圖卡超頻軟件均可對應該晶片進行核心電壓調整,以提高其超頻玩味。記憶體方面,則如公版型號般使用 Elpida 出品之 W2032BBBG-6A-F 型號,合共提供 3GB 384bit GDDR5 總容量。
( 左 )Elpida 記憶體顆粒 ( 右 ) 採用 7 相供電設計
( 左 ) 6-pin 及 8-pin 供電各一 ( 右 ) 提供 CrossFire 橋接介面
單從外貌可見, XFX R9-280X-TDFD 繪圖卡的體積比一般型號較大而且較高身,主要原因之一是其板載散熱模組佔用空間較廣,令散熱器主體已延伸至 PCB 之外。散熱器模組繼續符合 XFX 自家的 Double Dissipation 、 Ghost Thermal 等規格,前者代表雙風扇散熱設計,這張繪圖卡更用上尺寸達到 10cm 的散熱風扇,務求在提供高風壓及風量的同時,能以較低噪音運作。
同時,散熱器主體則由兩組大型獨立散熱鰭片以及 1 片銅底組成,銅底另已同時焊接多達 6 根 6mm 熱導管,單以用料規格而言,可算是相當充裕,能有效減低 Tahiti XT 核心的運作溫度。
此外,散熱模組另已加入 1 組相當大型的一體式支架以及散熱架,除用以支撐整張 PCB 的重量外,亦同時覆蓋板載之記憶體顆粒及供電位置之組件,以達致降溫之效。不過,值得注意其一體式支架已延伸至 PCB 之外,並阻擋了 CrossFire 橋接介面,如用家需要組建多卡 CrossFire 平台,或需要額外購買較為長身之 CrossFire 接橋;至於 CrossFire 橋接介面旁邊的 BIOS Switch 鍵則已被廠商刪去,以降低生產成本。
輸出介面方面,這張繪圖卡合共提供 5 組輸出端子,分別為 2 組 DVI 、 2 組 mini DisplayPort 及 1 組 HDMI ,數量比大部分市售型號較多,可對應彈性多屏輸出之餘,亦可支援最高 4K 解像度輸出。該位置的輸出鐵片繼續加入自家的 XFX 字樣,不但用以提升品牌形象,亦不擴大輸出位置的出風空間,讓熱力能更快速吹出機箱之外。
( 左 ) 一體式散熱架 ( 右 ) 內建 6 根 6mm 熱導管

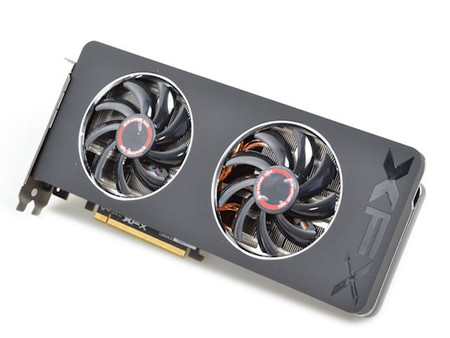

雙 10cm 散熱風扇
繪圖卡提供 5 組視訊輸出埠
效能參考﹕
XFX R9-280X-TDFD | AMD Radeon R9 280X | |
3DMark -Fire Strike Extreme | 3,715 | 3,565 |
Graphics score | 3,954 | 3,748 |
Physics score | 7,600 | 7,537 |
Combined score | 7.79 | 7.7 |
3DMark 11 -Extreme | X3,419 | X3,222 |
Graphics score | 3,156 | 2,964 |
Physics score | 6,979 | 6,691 |
Combined score | 4,056 | 3,931 |
Batman : Arkham Origins | 87 | 84 |
Valley Benchmark | 44.9 | 42.3 |
Temperature | 77°C | 81°C |
在 3DMARK Fire Strike Extreme 取得 3,715 分

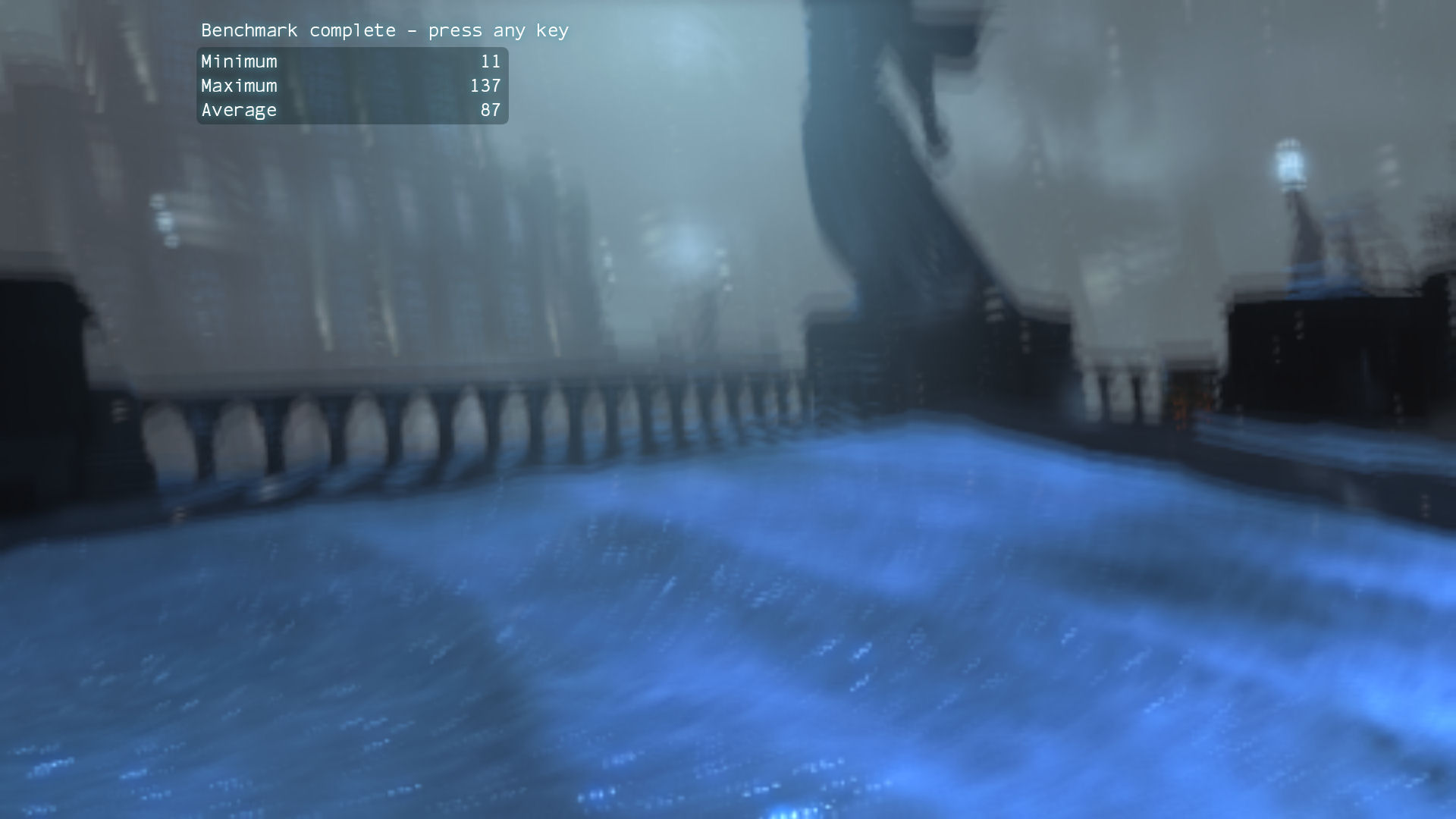

全高清解像度及最高畫質設定下的 Batman : Arkham Origins 平均錄得 87FPS
售價: HKD$2,600 查詢: Synnex (2753-1668)
詳細資料:http://products.xfxforce.com/en-us/Graphics_Cards/AMD_Radeon%E2%84%A2_R9_280X/R9-280X-TDFD
編輯評語:
XFX R9-280X-TDFD 繪圖卡雖然只使用公版 PCB 設計,玩味未算太高,但卻勝在使用新一代巨體散熱器,以雙 10cm 風扇及多根熱導管為核心降溫,溫度表現不錯之餘,運作亦算寧靜,可惜散熱器過大或會阻礙組建多卡平台,用家需要留意。
