2014-08-30
新一代 Haswell-E 處理器解禁
ASUS X99-DELUXE 主機板登場
文: Austin Wu / 評測中心


INTEL 最新 X99 晶片組及新一代處理器正式於香港 30 日凌晨正式解禁,但在未正式推出前各家主機板廠商經已準備就緒,設計好一系列 X99 主機板迎接市場,其中 ASUS 便推出針對高階而設的 X99-DELUXE 主機板,配合最新 Haswell-E 處理器使用,提供 8 組 DDR4-DIMM 記憶體插槽支援,更設有多達 5 組 PCI-E 3.0 x16 插槽。



最新 X99 晶片組、 LGA 2011 v3 處理器平台

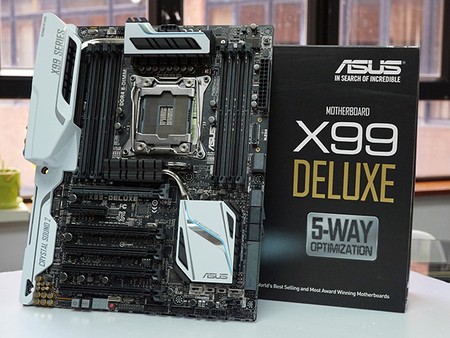

X99-DELUXE



ASUS 今次推出的 X99-DELUXE 集結多項功能,雖然只以 ATX 主機板尺寸設計,但仍增設不同特別的新功能。採用最新 INTEL 的 X99 晶片組,配合新一代 INTEL Socket 2011 v3 處理器使用, ASUS X99-DELUXE 提供合共 8 組 DDR4 記憶體插槽,最高支援 64GB 記憶體容量,時脈方面亦由 DDR4-2133 起跳,能夠提供 DDR4-2400 / 2666 / 2800 等設定值供用家選擇,亦有 INTEL X.M.P 功能選項,方便對記憶體時脈作出設置。



至於處理器及記憶體的供電部份, X99-DELUXE 分別為處理器及記憶體提供 8 + 2 + 2 相位電源設計,採用 ASUS 自家的 Digi+ 數位電源控制技術,同時兩邊的記憶體插槽亦獨立擁有 2 相位電源輸出,設有 ASUS CPU Power Utillity 及 FIVR Control 功能提供 9 組不同的 Load-Line 負載校準,以確保電力供應穩定。供電 MOSFET 上設有散熱器,利用銅導管及散熱器分散熱力,確保溫度在合理水平。



X99-DELUXE

 X99 平台需配合新一代 LGA 2011 v3 處理器使用

X99-DELUXEX99-DELUXE

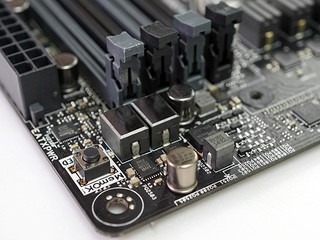

( 左 ) 處理器部份利用 8 相位供電設計 ( 右 ) 記憶體部份就以 2+2 相供電

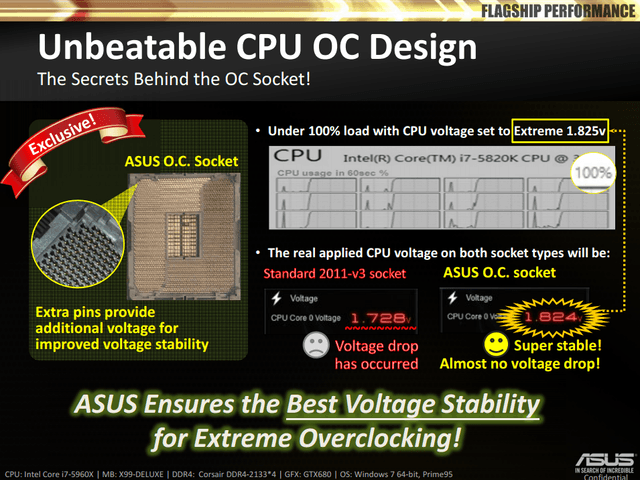

新一代的 Haswell-E 處理器雖然是配合 X99 的 Socket 2011 v3 使用,但 ASUS 在 Socket 方面卻造出一個比較特別的設計: ASUS OC Socket ,經過點算後 X99-DELUXE 上所採用的 OC Socket 設有 2017 枝針腳,據 ASUS 的設計資料指出, OC Socket 能夠提供更穩定的電壓供應,電壓下降情況 ( V. Drop ) 可大大減少。



同 時, OC Socket 的設計亦能夠讓記憶體時脈及電壓有正面改善,資料顯示 ASUS 能夠在 1.35V 記憶體電壓行運行 DDR4-3000+ 時脈,相反其他採用原有 Socket 2011 v3 的主機板,在 1.6V 電壓下都只能運行 DDR4-2800 時脈,在效能方面有明顯差異。



X99-DELUXE



新一代 X99 平台以及處理器能夠提供更多 PCIE 通道,新一代理器分別能夠提供 28 Lanes 及 40 Lanes 通道,通道的多少會對 PCI-E 的頻寬有所影響, X99-DELUXE 提供的 PCI-E 插槽數量亦不少,高達 5 組 PCI-E 3.0 x16 及 1 組 PCI-E 2.0 x4 插槽,能夠支援 Dual VGA 或 Triple VGA 多繪圖卡運作,並設有簡單 SLI/CFX Switch 切換啟動多繪圖卡運算,令平台效能更全面發揮。



同時用家要留意處理器的 PCI-E 通道數目以及 PCI-E 的運行頻寬,以 Dual VGA 為例,假如配合只有 28 Lanes 的處理器就只能以 x16 + x8 運行繪圖卡,而 40 Lanes 的處理器就能夠以 x16 + x16 運作。 Triple VGA 亦一樣, 28 Lanes 的處理器就只會以 x8 + x8 + x8 通道運作,相反 40 Lanes 的處理器便可以 x16 + x16 + x8 傳送,因此用家選購時亦需多加留意。



X99-DELUXE

搭載最新 INTEL X99 晶片組

X99-DELUXEX99-DELUXE

( 左 ) 提供高達 5 組 PCI-E 3.0 x16 插槽 ( 右 ) 設有 SLI/CFX 啟動按鍵、可快速啟動多繪圖卡運作



儲存介面部份, X99 晶片組原生提供高達 10 組 SATA 6Gbps 連接埠, ASUS X99-DELUXE 在 SATA 接口上的排佈方面亦特別加入 SATA Express 的安排,主機板設有 8 組平時會接觸到的 SATA 接口,另外餘下的 2 組 SATA 則變成一組 SATA Express 接口,另外亦透過 ASMedia 晶片額外提供多一組 SATA Express 接口,換句話說即是 X99-DELUXE 設有 2 組 SATA Express + 8 組 SATA 6Gbps ,又或者化身成 12 組 SATA 6Gbps 接口使用。



在 Z97 平台發佈時, INTEL 表示除了新增 SATA Express 功能之外,另外亦有另一款 M.2 插槽加入,在 X99 平台當中 INTEL 亦有加入相關功能。 ASUS 在 X99-DELUXE 主機板上設有一組 M.2 接口,更特別的是其安裝方式,用家要利用附贈的支架,把 M.2 SSD 產品垂直安裝在主機板上,與一般的水平安裝方式有點分別,相信是要遷就 PCI-E 插槽及走線而要作出相關安排。



X99-DELUXE

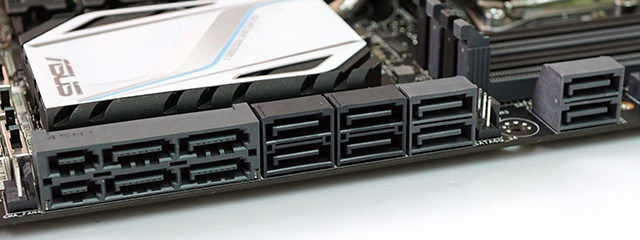

提供 2 組 SATA Express 及 8 組 SATA 6Gbps 接口、可向下兼容

X99-DELUXEX99-DELUXE

( 左 ) M.2 的 SSD 需以垂直方式安裝 ( 右 ) 另設有 M.2 擴充卡、轉成 PCI-E x4 連接



網絡功能方面,主機板提供「 Dual-LAN 」功能,兩組網絡晶片更選用 INTEL I218-V 及 INTEL I211-AT ,相比上一代 X79-DELUXE 以 INTEL + Realtek 的組合,利用雙 INTEL 晶片會令用家更安心。除了有線連接之外, X99-DELUXE 亦設有無線網絡模組,提供 3T3R  無線收發功能,支援現時最新的 802.11ac 制式,速度能夠貼近 Gigabit Ethernet ,並提供 Wi-Fi GO! 及 Wi-Fi Engine 功能,可配合其他 Wi-Fi 無線裝置一併使用。



ASUS X99-DELUXE 針對音效功能亦非常完善,以 Crystal Sound 2 Audio 設計,利用 ALC1150 晶片,加入 EMI 保護蓋及屏敝線路設計,配合 Left /Right Channel Track Separation 左右聲道分離運算方式,令聲效質素更能有所保證,同時設有 AMP 作 Audio Boost 以推出耳機及選用 Nichicon 音響專用電容,無論在設計、用料、功能方面都十分有保證。



X99-DELUXE

 附有 3T3R 無線收發天線、提供 802.11 ac/n/g/b 無線制式使用

X99-DELUXEX99-DELUXE

( 左 ) 以 Crystal Sound 2 技術設計音效部份 ( 右 ) 選用 Nichicon 音響專用電容



USB 介面部份,主機板在背面 IO 提供 10 組 USB 3.0 接口及 2 組 USB 2.0 接口, USB 3.0 接口除了由 X99 原生提供之外,另外亦利用 ASM1042AE 及 ASM1074 晶片額外分支出來,令主機板的 USB 3.0 數量變得非常充足,在主機板內亦分別有 2 組針狀接頭,能夠再另外提供 4 組 USB 3.0 及 4 組 USB 2.0 接口,方便機箱前置面板連接使用。



新一代 X99 平台處理器的 TDP 可達至 140W ,因此散熱能力亦是重要一環, X99-DELUXE 除了在供電及 X99 晶片組加入銅導管散熱之外,另外亦在主機板上提供 2 組處理器風扇及 4 組機箱風扇連接,主機板並附有一組外置風扇連接板,能夠提供多 3 組風扇連接,適合部份大型機箱使用,以解決風扇電線長度不足問題,風扇方面可利用 PWM 或 DC 模式控速,主機板會自動偵測作出切換。



X99-DELUXEX99-DELUXE

 ( 左 ) X99 晶片散熱器附帶銅導管排熱 ( 右 ) 額外設有風扇連接板、適合大型機箱使用

X99-DELUXE







售價:待定    查詢: ASUSTeK Computer Inc.+852 35824738+852 35824738



編輯評語



ASUS X99-DELUXE 主機板登場,迎合 INTEL 新推出的 Haswell-E 處理器,新一代 Haswell-E 處理器效能更加優異,其中 Core i7-5960X 更設有 8 核 16 線程運算能力,相當吸引。其功能部份無論儲存介面、繪圖卡連接、無線功能等都非常強大,與上一代 X79-DELUXE 相比更大大進步。

文: Austin Wu/評測中心
