2015-03-03
18x SATA接口、4x 真PCIe x16
ASROCK X99 Extreme 11主機板
文: John Lam / 評測中心


ASROCK 針對 Intel 新一代高階 X99 平台推出頂級 X99 Extreme 11 主機板型號,為提升資料儲存能力加入 LSI SAS 3008 控制晶片,額外增添 8 組支援 SAS3 12Gbps 規格的 SATA3 接口,令主機板 SATA3 接口提升至 18 個。為優化 4-Way SLI 與 CrossfireX 多顯示卡協同運算,主機板加入了 2 顆 PLX PEX 8747 PCIe Gen3 接橋晶片,讓 4 張繪圖卡均可運作於 PCIe Gen3 x16 模式,優化多繪圖卡運算表現。

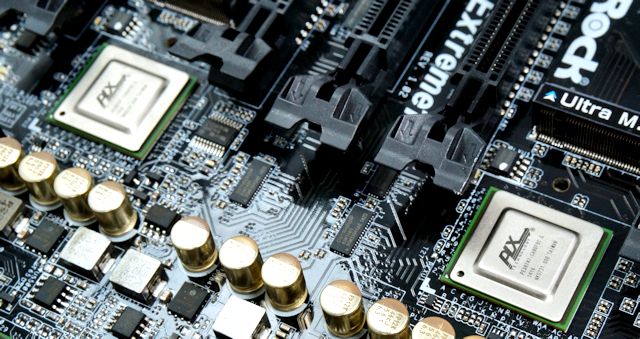

兩顆 PLX PEX 8747 晶片提供 x16/x16/x16/x16 模式



X99E11

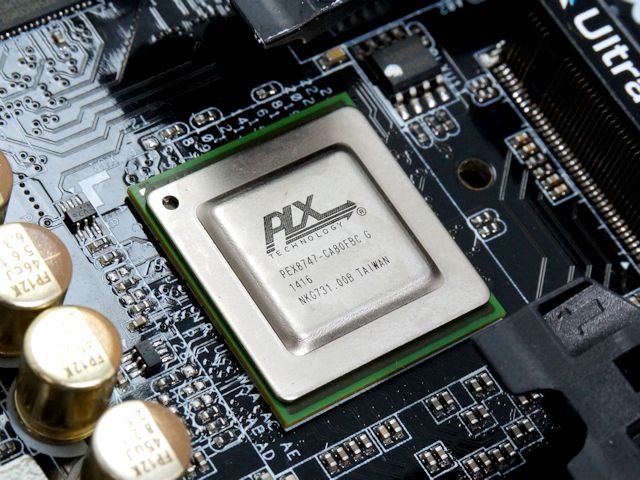

ASROCK X99 Extreme 11 主機板內建 PLX PEX 8747 PCIe Gen3 Switch



ASROCK 針對發燒級遊戲玩家提供真正 4 Way x16/x16/x16/x16 模式,「 X99 Extreme 11 」主機板額外加入兩顆 PLX PEX 8747 PCIe Gen3 Switch 晶片。 Intel 新一代 Haswell-E 處理器最高內建 40 PCIe Lanes ,因此可以組成 1 Way x16 模式、 2 Ways x16/x16 模式、 3 Ways x16/x8/x8 模式及 4 Ways x16/x8/x8/x8 模式。



由於 4 Ways 模式下,繪圖卡已完全佔用 CPU 內建的所有 PCIe Lanes ,因此主機板廠商沒有多餘的 PCIe Gen3 加入其他高速裝置,或是改用 X99 晶片組內建的 8 Lanes PCIe Gen2 ,但頻寬和延遲值則大打節扣。



ASROCK X99E11



為了解決 PCIe Lanes 不足問題, ASROCK 使用了 PLX PEX 8747 PCIe Gen3 接橋晶片解決方案,它是一顆擁有 48 Lanes Multi-Host PCIe Gen3 Switch 晶片,其中 16 Lanes 連接 CPU PCIe Lanes ,餘下的 32 Lanes 則作為 PCIe x16 繪圖接口,因此兩顆 PLX PEX 8747 PCIe Gen3 Switch 提供了 4 組 PCIe x16 繪圖接口。



相較每張卡固定使用 PCIe x8/x8 速度,雖然相加同樣為 x16 ,但 PEX 8747 接橋晶片支援動態封包控制令繪圖卡能夠高度滿載 x16 的頻寬使用,而固定 PCIe x8/x8 速度則會因兩張繪圖卡的負載不同導致頻寬浪費。



X99E11

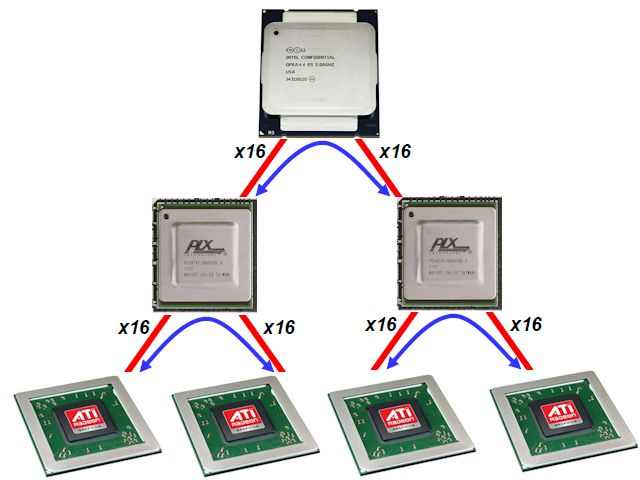

此外, PLX PEX 8747 PCIe Gen3 Switch 支援 Peer-to-Peer 傳輸,使用傳統 PCIe x8/x8 模式下,不同 GPU 之間的資料互傳需要經過 CPU 內的 PCIe Host 進行封包交換佔用一定頻寬,採用 PLX PEX 8747 PCIe Gen3 Switch 受惠於 Multi-Host Switch 設計, GPU 與 GPU 之間的資料互傳只需在 Switch 晶片內部完成,節省所需佔用的 CPU PCIe Lanes 頻寬。



X99



因此 ASROCK 「 X99 Extreme 11 」雖然僅使用了 32 PCIe Lanes ,但卻提供了真正 4 Way x16/x16/x16/x16 模式,不僅令繪圖性能得以優化,同時亦空出了 8 PCIe Lanes 給予 LSI SAS 3008 及 Ultra M.2 Socket 之用。



Intel Dual Lan + Purity Sound 2



X99E11

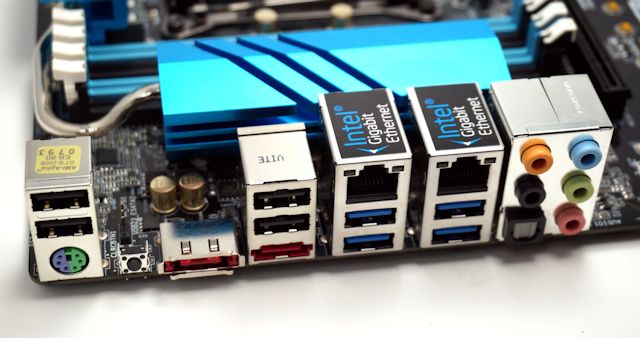

Intel i211AT + i218v Dual Gigabut Ethernet



網絡功能方面, ASROCK 「 X99 Extreme 11 」內建了 Intel i218v Gigabit Ethernet PHY 及 Intel i211AT Gigabit Ethernet 網絡晶片,提供 10/100/1000Mbps 網絡連接,支援 Wake-On-Lan 、 PXE 、 Energy Efficient Ethernet 802.3az 節能功能。兩顆 Intel Gigabit Ethernet 更可組成 Dual Lan with Teaming 功能,使用兩個連接組成單一連接令傳輸頻寬倍增,對於組成 Local Lan 遊戲伺服器,將有助減提升遊戲順暢度。



X99E11

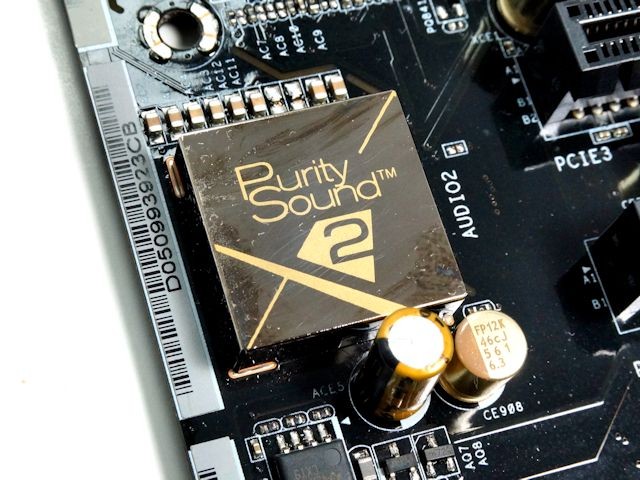

ASROCK X99 Extreme 主機板內建 Purity Sound 2 音效技術



音效方面,「 X99 Extreme 11 」支援 Purity Sound 2 音效技術,採用 Realtek ALC1150 7.1 聲道 Codec 晶片,配搭音響級 Nichicon Fine Gold 電容,更特別為減少雜訊加入了 EMI 防護蓋和 PCB 隔離板,提供 115dB 訊噪 DAC 轉換表現,而針對耳機玩家內建 TI NE5532 耳機差分放大器,可支援高達 600ohm 阻抗的專業耳機,透過 Direct Drive 無電容技術大幅減低失真。



售價: HK$5,990  查詢: +852 2750 2380 (Felton Distribution)



詳細資料: http://www.asrock.com/mb/Intel/X99%20Extreme11/



編輯評語 :



ASROCK X99 Extreme 11 絕對是現時規格最強的 INTEL X99 主機板產品,瘋狂般的硬體規格配置, 18 SATA 接口、內建 LSI SAS3008 控制器支援 SAS3 12Gbps 規格,伺服器級的儲存能力, 2 顆 PLX PEX 提供 4 組真正 x16 PCIe 擴充槽,讓追求極致畫質的玩家架構最強 4 Way SLI 或 CrossFireX 遊戲機,它的規格表就像一架超級跑車一樣,或許你未必真的用得盡,但這就是 ASROCK Extreme 系列頂級型號一直追求的「爽度」。或許對於一般用家來說, ASROCK X99 Extreme 11 功能過於強大,售價未必能讓一般玩家接受,但對於沒有金錢壓力的土豪級富豪玩家來說, ASROCK X99 Extreme 11 售價根本不算什麼吧。
