Intel 正式出貨全新 14nm 制程、 「 Broadwell 」 微架構 Desktop 處理器產品線，型號包括為 Core i5-5675C 及 Core i7-5775C ，受惠於制程進步與微架構改良，浮點性能與功耗表現進一步改善，更內建 Intel Iris Pro 6200 繪圖核心及 128MB eDRAM 記憶體，令繪圖性能大幅強化，並相容於現有 Intel 9 系列晶片組主機板平台。 HKEPC 編輯部找來全新 Core i7-5775C 處理器樣本與上代「 Haswell 」微架構 Core i7-4790K 處理器進行詳細性能測試。

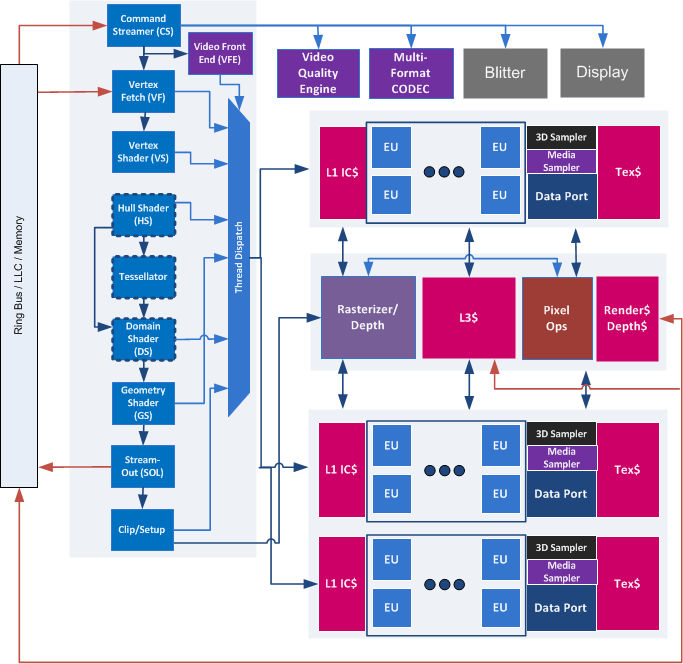

全新 Intel Gen8 繪圖核心
相較於 CPU 微架構， Intel 「 Broadwell 」處理器的 GPU 微架構改進更為明顯，採用全新 Intel Gen 8 繪圖核心，相較上代「 Haswell 」微架構的 Intel Gen 7.5 繪圖核心，其 EU 運算單元設計經重新改良， 32bit 整數運算架構吞吐量增加了 1 倍，在 EU 運算單元加入原生 16bit 浮點運算能力，改良了 L3 Data Cache 設計並提高了 EU 運算單元與 L3 Data Cache 的頻寬， 無論 3D 渲染、媒體處理或是 GPGPU 平行運算能力均令人眼前一亮。
SIMD FPU 單元性能大幅提升

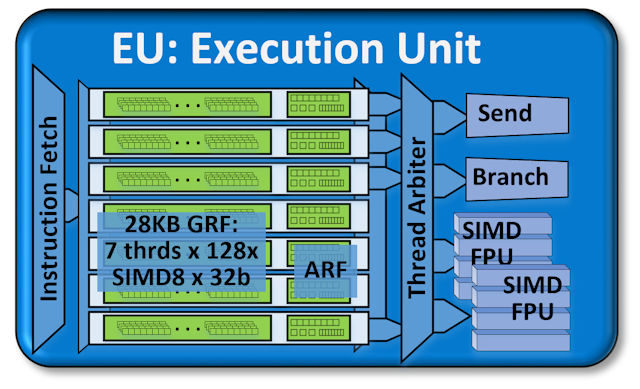

全新 Intel Gen 8 繪圖核心的 EU 單元內部架構與上代 Intel Gen 7.5 大致相同， EU 單元內部擁有 7 條運算流水線，每條流水線擁有 128 個 32 Bytes 的通用暫存器 (GRF) ，並設有獨立的架構暫存器 (ARF) ，用作程序計數器、累加器、索引及預測寄存器之用。
EU 單元內建一組 Thread Arbiter 同步多線程排程器，每個週期可同時處理 4 條不同線程協同發出的指令，將指令調度至相應的運算單元，包括 2 個 4-Wide SIMD FPU 運算單元、 Branch 分支單元及 SEND I/O 通訊單元。
Intel 針對 EU 內部的 SIMD FPU 運算單元作出改良，上代 Intel Gen 7.5 繪圖核心在處理 16Bit 或是 32Bit 浮點運算時，每個 SIMD FPU 單一週期最高可處理 4 筆資料， Intel Gen 8 繪圖核心的 SIMD FPU 新增了原生 16Bit 浮點運算能力，在執行 16Bit 浮點運算時，每個 SIMD FPU 單一週期提升至最高可處理 8 筆資料，令 Intel Gen 8 繪圖核心的 16Bit 浮點運算能力較上代提升了 1 倍。
上代 Intel Gen 7.5 的 EU 單元內，只有其中一組 SIMD FPU 支援原生 32Bit 整數運算，因此單一週期每個 EU 單元最高只能同時處理 4 筆 32Bit 整數運算， Intel Gen 8 的 EU 單元內，兩組 SIMD FPU 均支援原生 32Bit 整數運算，令 Intel Gen 8 繪圖核心的 32Bit 整數運算能力提升了 1 倍。
此外， Intel 繪圖核心的 EU 單元設計，其中一組 SIMD FPU 具備可擴展數學運算能力，包括除法、開平方、正弦和余弦等， Intel Gen 8 繪圖核心的可擴展數學運算 SIMD FPU 單元，首次加入了 64Bit 雙精度浮點運算能力，不過這個功能只有 Xeon 系列的「 Broadwell 」微架構產品中才會開放。
