2016-03-18
3D Vapor Chamber 散熱器

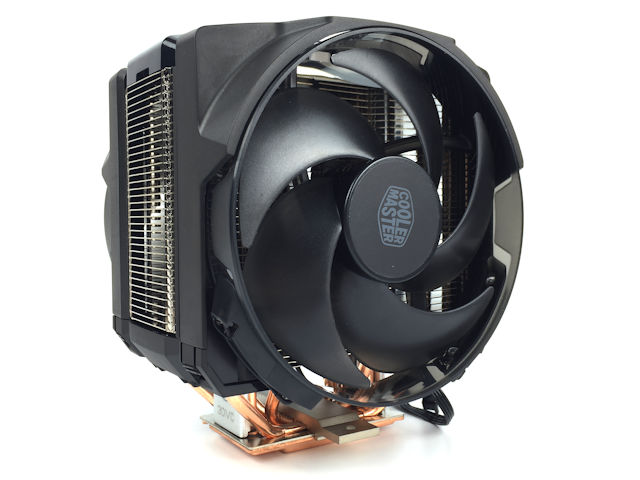

Cooler Master MasterAir Maker 8
文: John Lam / 評測中心


Cooler Master 推出全新 3D Vapor Chamber 技術的旗艦級散熱器,型號為「 MasterAir Maker 8 」,採用導熱管與均熱板腔體相同設計,內部氣、液相轉位有在內部自由轉換,消除了兩者之間的金屬熱阻令散熱能力大幅提升, 4 + 4 Heatpipe 配搭回流焊接鋁散熱鰭片,配搭兩組 140mm Silencio FP 散熱風扇,問鼎最強風冷散熱器寶座。



3D Vapor Chamber 技術





MasterAir Maker 8 散熱器是 Cooler Master 全新旗艦級風冷散熱器產品,為了把導熱性能提升至極致,特別研發全新「 3D Vapor Chamber 」散熱技術,透過「熱導管」與「均熱板」的腔體相同設計,消除了兩者之間的接駁所產生的熱阻,由於生產制程非常困難、良率難以控制,絕非一般二線散熱器廠商所能達成。



產品外觀設計收集了全球不同地區的玩家意見,經歷多次討論修改手繪原型,外型設計可以說是其中主要賣點之一,可以說稱得上的工藝精品。



MasterAIR

MasterAIR Maker 8MasterAir Maker
配件排列簡單直觀,就算不看說明書也能輕鬆安裝



散熱器尺寸為 135 x 145 x 72 mm 、淨重約為 759g ,外觀設計與 V8 散熱器非常接近,可支援 Intel LGA 775 、 1150 、 1151 、 1155 、 1156 、 2011 、 2011-3 及 AMD AM2+ 、 AM3 、 AM3+ 、 FM1 、 FM2 、 FM2+ 平台,而且扣具設計非常方便,就算不看說明書也能應付。



Vapor 3D
底部直接採用全銅 Vapor 均熱板



MasterAir Maker 8 底部採用 Vapor 均熱板技術並與 CPU 直接接觸,有效提供傳導效果,備有 8 支 Heatpipe 導熱管設計,其中 4 支與 Vapor 均熱板腔體相同,有效消除兩者之間接駁所逕生的熱阻,熱傳導效果進一步提升,另外 4 支 6mm Heatpipe 則採用焊接在 Vapor 均熱板之上,這亦是「 Maker 8 」名字的由來。



MAM8
4 支與 Vapor 均熱板腔體相同、 4 支 6mm 焊接在均熱板上



8 支 Heapipe 導熱管採用回流焊技術連接鋁散熱鰭片,不作額外打孔或沖壓折曲,鋁散熱鰭片更經過拋光處理,令散熱鰭片的表面空氣阻力減低,有效降低聲噪及提升散熱效果。



MAM8

MasterAir Maker 8 產品分解圖片



配合 2 組 Silencio FP 140 散熱風扇



MasterAir Maker 8 散熱器頂端設有黑色半透明塑膠蓋,中央位置會透出白色 Cooler Master 發光 LOGO 圖樣,四周以紅色 LED 光效襯托突顯 8 支 Heatpipe 的存在,而且 LED 光效亦不同於以往單純亮光,而且採用間接投射方式令散熱器感覺更高級,另備有 1 組金屬蓋可以替換,只保留 Cooler Master 發光 LOGO 外露,喜歡光效還是比較低調,可隨玩家們的喜好自行更換, Cooler Master 更在官方網站中提供了頂蓋的 3D 圖檔,可以讓玩家們按照自己的喜好 3D 列印具個性化的外殼。



MAM8

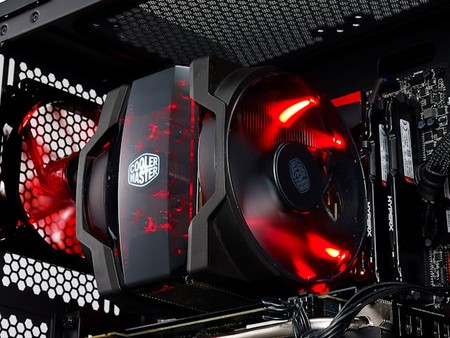

頂部設有 LED 光效,紅色的透光配搭白色 COOLERMASTER 標誌

MAM8



隨產品附連兩組 140mm Silencio FP 系列散熱風扇,擁有 5 片大面積的前掠角度扇葉,能在低轉速時保持高風壓提供靜音高性能散熱表現。承軸採用 LDB 液態軸承 (Loop Dynamic Bearing) ,除了能提供高達 16 萬小時的耐久壽命外,其防塵能力更高達 IP6x 級,風扇建有四顆紅色 LED ,使用時會由散熱器下方射出紅色光芒,非常型酷。



為免出現記憶體安裝相容性問題,散熱器風扇採用滑軌方式,大部份記憶體都能在沒有調校下正常安裝散熱器,如果碰上較巨型的記憶體散熱片,滑軌的設定能讓風扇再往上提高 1cm 左右,就算是 HYPERX Predator 系列那麼巨型的散熱片也不會出現相容問題,另備有 9cm 及 12cm 風扇支架讓用家更換其他風扇。



MAM8
散熱風扇位置可調整不會頂住記憶體

MAM8MAM8
附連兩組 CM Silencio FP 140 風扇,各建有 4 顆紅色 LED

MAM8
