2008-06-22
極豪華的P45主機板!!
GIGABYTE EP45-DQ6 機能曝光
文: Spike Lam / 評測中心


市場期待已久的 GIGABYTE 旗艦級型號 GA-EP45-DQ6 終於正式登場,沿襲以往高規格、高品質及高性能理念,除加入第二代 DES 省電技術,同時也大幅強化超頻及針對玩家的 User Friendly 設計。秉承 DQ6 系列豐富功能的特點, GA-EP45-DQ6 加入 Ultra TPM 資料加密技術、 4X Bandwidth Boost 技術及 Smart Backup 技術 ,打造極豪華的 P45 主機板。



GA-EP45-DQ6 ︰多方位強化超頻性能




加入三顆 Hardware Overvoltage Control IC



為提供 GA-EP45-DQ6 的超頻能力, GIGABYTE 在多方面作出了改良,針對處理器、北橋與記憶體加入 Hardware Overvoltage Control IC ,此顆 IC 令電壓的調整幅度,每級細微至僅 20mV ,令用家更好掌控電壓的應用。



此外,這顆硬體電壓掌握提供硬體線性的實時電壓控制,不會像以往採用 GPIO 作電壓控制,電壓未被實時調整,或突如其來的波幅,導致超頻不穩定。



值得注意的是,為進一步提升北橋及記憶體的超頻性能, GA-EP45-DQ6 於北橋及記憶體供電模組中,各加入 2 相供電設計。



相較傳統主機板僅採用 1 相供電, 2 相供電令工作溫度大幅下降,而且進一步強化穩定性,尤其在提升電壓後的表現更為明顯,大幅提升北橋及記憶體的超頻可能性。

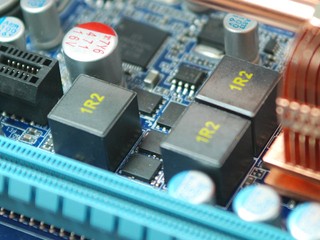

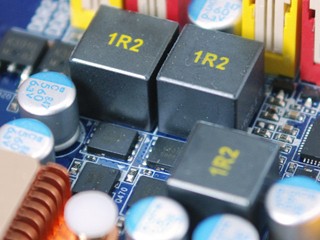

2 Phase for NB2 Phases for Memory
( 左 ) 北橋晶片的 2 相供電    ( 右 )  記憶體模組的 2 相供電



GA-EP45-DQ6 ︰方便「祼跑」的設計



Function Key

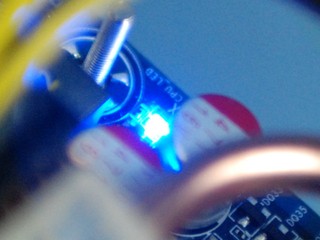

GIGABYTE 深知不少超頻玩家常作 「裸跑」而棄用機箱,時常要用金屬物件 Short Jumper 開機,十分不便, 因此 GA-EP45-DQ6 在主機板上加入 Power 、 Reset 及 Clear CMOS 等功能鍵,鍵的中間將會透出藍光,就算是沒有燈光的環境,也能找到這些功能鍵所在。

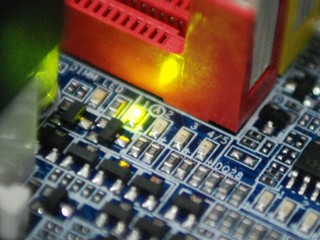

此外, GIGABYTE 亦放棄傳統的數字 Debug 功能, GA-EP45-DQ6 在每個重要元件位置附近,包括處理器、記憶體、繪圖接口、 PCI-E 接口、 PCI 接口、 SATA 接口及 IDE 接口等加入 Diagnostic LED ,如果系統無法通過 POST ,用家不用解讀 Debug 數字,而是留意這些 Diganostic LED 有否亮起,代表著該部份的設定引致系統無法啟動。



為防止用家在「裸跑」時,忘記系統正處於休眠狀態而直接斷電,也另外在主機板的右下角加入 ACPI 指示燈顯示 Power States ,綠色為 Normal 、黃色為 Standby 、橘色代表 Suspend to RAM 、紅色代表 Hibernation 。



ACPI LED
