高達~87%轉換效率
Cooler Master UCP 700W
文: Edmond Tse / 評測中心


針對市場對節能的需求, CoolerMaster 推出高轉換率電源供應器 UCP(Ultimate Circuit Protection) 系列,其轉換效率高達 84 ~ 87% ,降低電能損耗減熱又省電費。



Cooler Master UCP 700W





此次送測的 CoolerMaster 電源供應器型號為 RS-700-AAAA-A3 ,屬於其全新 UCP(Ultimate Circuit Protection) 系列,以節能省電為主要賣點。 Active PFC 設計規格,並符合 Intel ATX12V Ver. 2.3 及 最新 SSI EPS 12V Ver. 2.92 電源規範,配備 120mm 風扇搭配自動轉速調整功能,採用全日系電容,質量有所保證。



UCP 700W 支援過電壓 (OVP) 、低電壓 (UVP) 、過電流 (OCP) 、過熱保護 (OTP) 、短路 (SCP) 及過負載 (OPP) 各種類的保護電路機制,當系統溫度過高度時, OTP 保護會自行啟動,並發出警告聲響,除保護電源供應器的使用安全以外,亦避免內部組件產生燒毀的情況。



主打電源效益的 UCP 系列, 900W 及 1100W 型號均成功通過 80 Plus Silver Award 認証,即轉換效率在 20% 、 50% 及 100% 負載下,其轉換效率均能達 85% 或以上。但此次測試的 700W ,在 20% 、 50% 負載下,擁有 87.46% 及 87.93% 有效轉換效率,但在 100% 下卻無能成功取得 85% 或以下,只差毫釐的 84.14% 表現而只能 80 Plus Bronze Award ,著實可惜,但已經是同級產品中的省電節能王。



關於 80PLUS 的報告︰

http://www.80plus.org/manu/psu/psu_reports/SP214_COOLER_MASTER_RS-700-AAAA-A3_700W_Report.pdf


輸出線材方面, UCP 700W 並沒有採用 Cable Management 設計,採用 18AWG 、通過 RoHS 線材,除 4+4P 12V 處理器專用及 24P ATX 電源接頭外,還包含 5 組 4P 、 6 組 SATA 、 4 組 PCI-E 6P 及 2 組 PCI-E 8P 接頭,所有線材均以尼龍編織網包覆,在末端用熱收縮膜固定。



噪音抑制方面, UCP 700W 搭載 120mm 低噪音散熱風扇,具備自動轉速調控設計,在負載未高於 60% 或温度未達水平以前, UCP 700W 只會維持在 1200rpm 轉速以達到靜音的果效,負載 60% 以後, UCP 700W 將根據當時負載及温度自動調控轉速,在室溫及 40°C 環境下最高轉速分別為 1900rpm 及 2500rpm 。

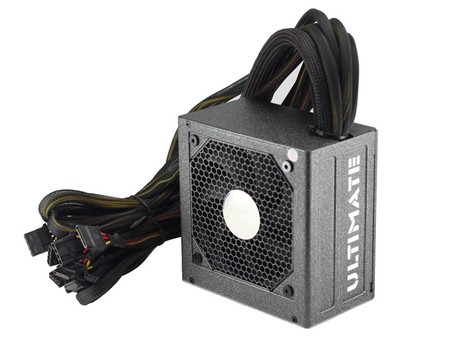

UCP 700W

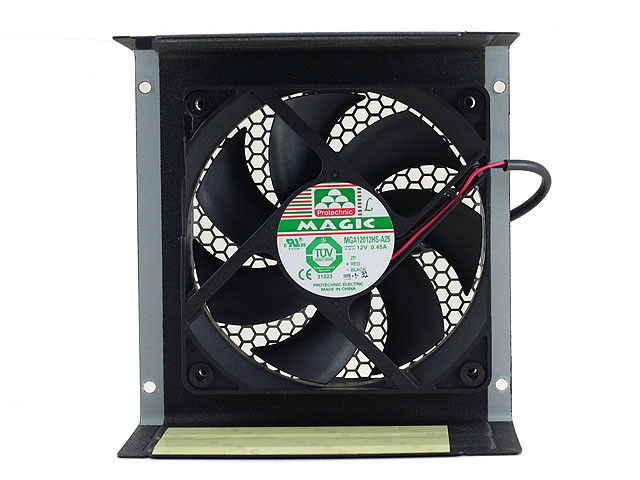

120mm 低噪音散熱風扇

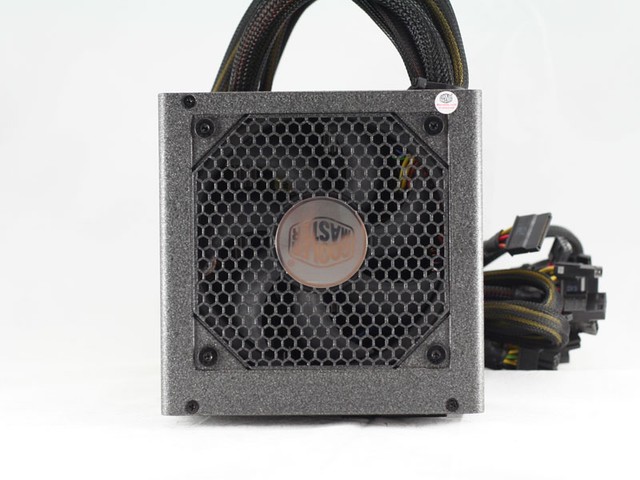

UCP 700W

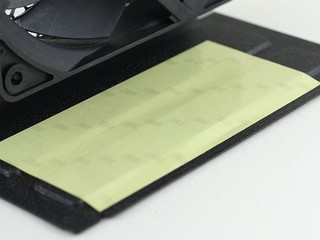

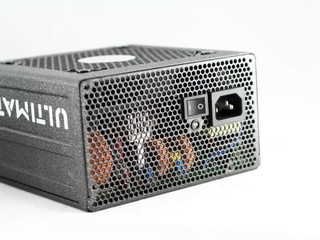

( 左 ) 採用 3M 抗 EMI 貼紙 ( 右 ) 採用蜂巢式通風口
