2008-06-27
55nm G92b繪圖核心
NVIDIA GeForce 9800 GTX+
文: Kopo Ko / 評測中心


為阻擋 ATI Radeon HD 4850 攻勢, NVIDIA 不僅大幅降低 GeForce 9800GTX 售價,更新增升級版 GeForce 9800GTX+ 型號,採用 G92b 繪圖核心,制程由 65nm 提升至 55nm ,令核心時脈可進一步提升。究竟 NVIDIA GeForce 9800GTX+ 能否力克 ATI Radeon HD 4850!?  HKEPC 編輯部找來 GeForce 9800GTX+ ,進行效能測試並分析其優劣勢所在。



採用 55nm G92 繪圖核心 -- GeForce 9800 GTX+

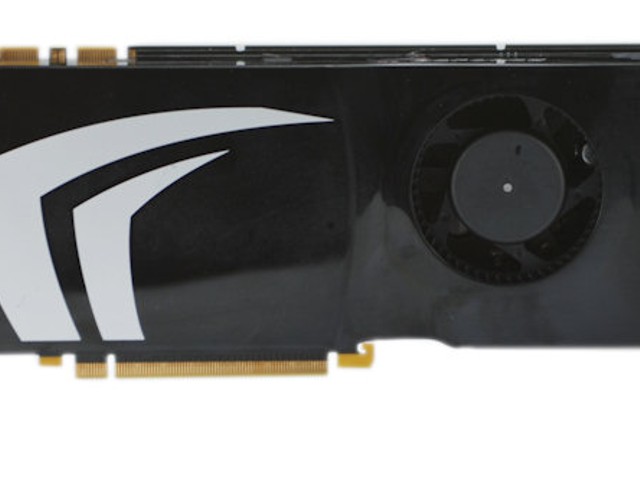

GeForce 9800 GTX+

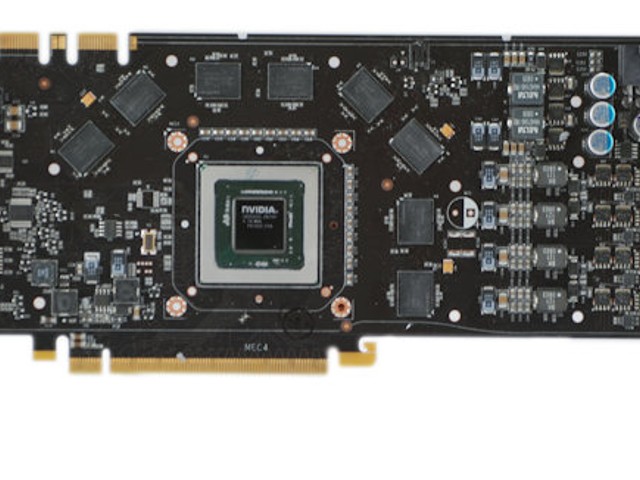

GeForce 9800 GTX+ PCB

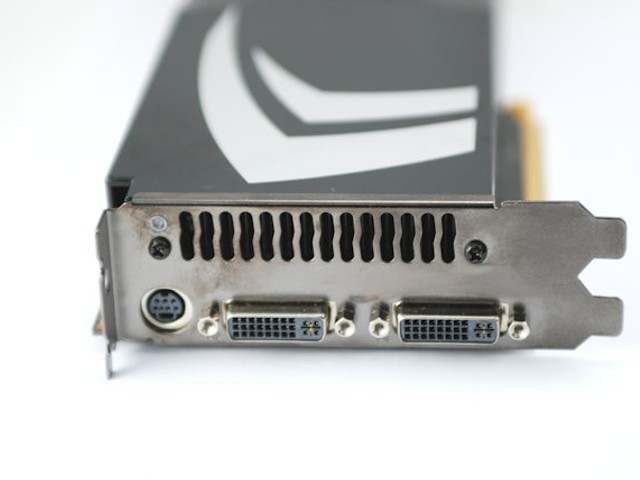

圖為 NVIDIA GeFore 9800GTX+ ,從外觀與及 PCB 設計與 GeForce 9800GTX 並無分別,同樣採用 NVIDIA P392 公板設計、 12 層 Layers PCB ,繪圖卡尺吋為 4.376 x 10.50 inches 、 Dual Slot 設計,需要外接兩組 6 Pin PCI-Express 供電,產品最高功耗為 160W 。



與 GeForce 9800GTX 的分別,主要是繪圖核心採用全新 G92b 版本繪圖核心,採用 55 奈米由台積電 (TSMC) 代工,同樣擁有 128 個 Unified Streaming Processor 、 64 個 Texture Address Unit 、 64 個 Texture Address Unit 及 16 個 Raster Operations Unit 。



由於採用了 55 奈米, G92b 繪圖核心晶片面積縮少了 26.4% ,有助生產成本進一步下降,而且核心時脈亦有進一步提升的空間。 GeForce 9800GTX+ 核心時脈由 675MHz 進一步提升至 738MHz , Shader 時脈亦由 1.688GHz 提升至 1.836GHz 。



GeForce 9800GTX+ 支援 256Bit 記憶體介面, 採用 8 顆 Hynix H5BS5223CFR -0.8ns 16M x 32 GDDR3 記憶體顆粒,記憶體時脈為 2.2GHz DDR ,記憶體頻寬高為 70.4GB/s ,總容量為 512MB 。

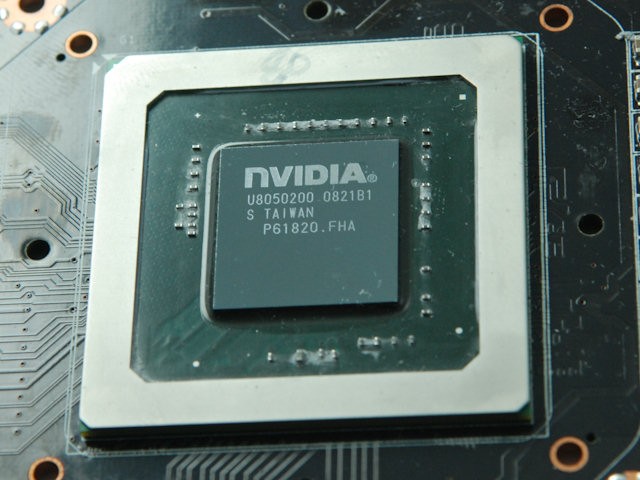

採用 55nm 制程的 NVIDIA G92b 繪圖核心
Hynix -0.8ns GDDR3GeForce 9800 GTX+

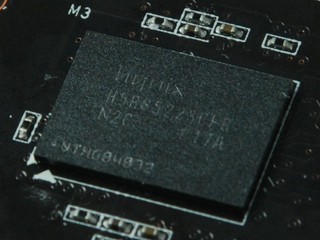

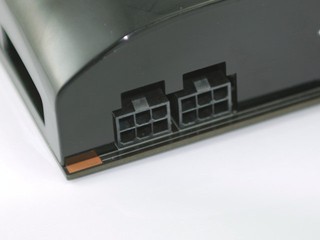

( 左 )  採用 Hynix H5BS5223CFB -0.8ns 記憶體顆粒    ( 右 )   採用兩組 PCI-E 6pins 外接電源
NVIDIA GeForce 9800GTX+ SLI

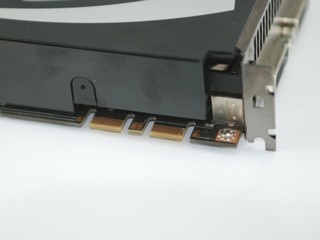

( 左 ) 支援 3-Way SLI 技術    ( 右 ) 外接 SP/DIF 音效可提供 HDMI 音效輸出



Dual Slot 散熱器 -- CoolerMaster TM67

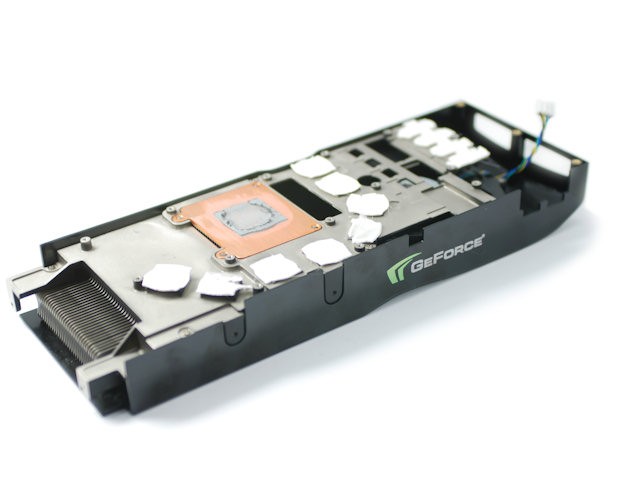

CoolerMaster TM67


GeForce 9800GTX+ 沿用 CoolerMaster TM67 散熱器, Dual Slot 設計並擁有 4 支 Heatpipe 導熱管,銅散熱底座配鋁鰭片,風扇最高轉速為 2900rpm ,工作聲噪由 26 ~ 38 dBA 。



 GeForce 9800GTX+GeForce 9800GTX
Manufacturing Process55nm65nm
Core Clock738MHz675MHz
Shader Clock1.836GHz1.688GHz
Shader Unit128128
Texture Unit6464
ROP1616
Memory Interface256bit256bit
Memory Size512MB512MB
Memory Clock2200MHz DDR2200MHz DDR
