全新「 Radeon RX 400  」 系列

AMD 正式發佈代號「 Polaris 」的第四代 GNC GPU 微架構產品，鎖定中階繪圖卡市場以高性價比作為賣點，具備優秀 Full HD 遊戲體驗及 VR 運算能力，命名為「 Radeon RX 400 」系列，強調針對微架構層面作為改良，加入全新 Asynchronous 技術以提升 VR 運算能力，更內建 4K 硬體 Encode 、 Decode 運算單元，期望搶回主流及至入門級繪圖卡市佔。

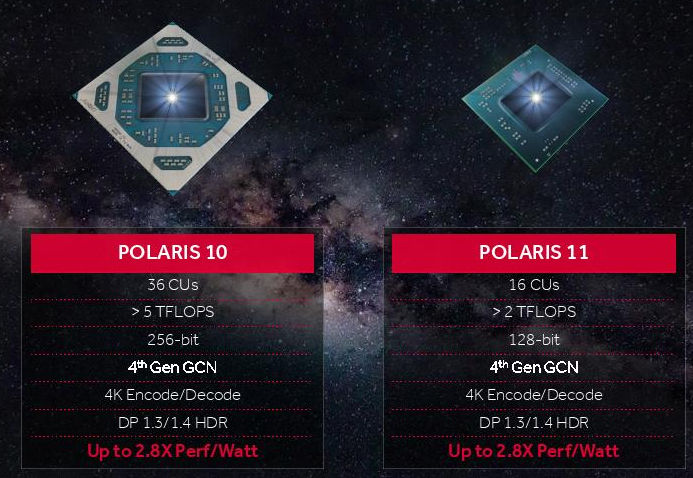

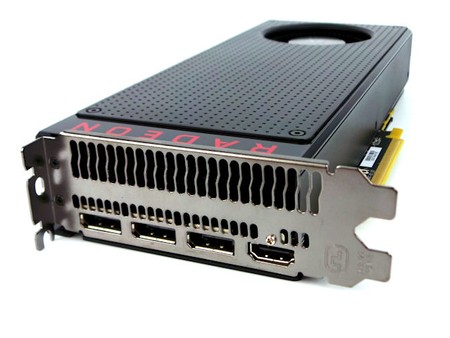

AMD 新一代繪圖卡產品線將會簡化，取消採用 R7 、 R9 的命名法僅保留三個不同型號，率先上市的是採用「 Polaris 10 」繪圖核心的「 Radeon RX 480 」繪圖卡，原生擁有 36 個 CU 運算單元，支援 256Bit 記憶體頻寬介面，擁有 4GB 及 8GB 記憶體容量版本，其中 4GB 版本售價僅 USD$199 美元， 8GB 版本則為 USD$239 美元，定位是取代舊有的「 Radeon R9 380 」繪圖卡，性價比將大幅提升。

緊接， AMD 將會再發佈兩款採用「 Polaris 11 」繪圖核心的主流級型號「 Radeon RX 470 」及「 Radeon RX 460 」，運算單元數目減少至 16 個，僅支援 128Bit 記憶體頻寬介面，取代舊有的「 Radeon R7 370 」及「 Radeon R7 360 」，主攻 MOBA ( 多人在線戰略遊戲 ) 玩家及舊平台升級市場。

全新「 Polaris 」 GPU 微架構

AMD 「 Polaris 10 」繪圖核心採用全新 14nm FinFET 制程，並且是 AMD 首顆脫離 TSMC 改由 GlobalFoundries 代工的繪圖核心產品，內建約 57 億個電晶體、 Die Size 約 232mm² ，其內建 36 個 Computing Units (CU) ，每個 CU 擁有 64 個 Stream Processors (SP) 及 4 個 Texture Units ，比例與上代 GPU 微架構相同，合共擁有 2304 個 SP 及 144 個 Texture Unit ，數目介乎上代 Radeon R9 380 的 1792 個及 Radeon R9 390 的 2560 個之間。

由於「 Polaris 10 」定位是中階繪圖卡市場， ROP 運算單元數目保持與「 Radeon R9 380 」一樣為 32 個，但相較「 Radeon R9 390 」減少一半，而且記憶體介面亦只有 256Bit ，不過 L2 Cache 容量則提升一倍至 2MB ，能有效提升 GPU 的運算效率，同時降低了 GPU 所需功耗。

AMD Polaris 10 繪圖核心架構圖 ( 按圖可放大 )

受惠於 14nm FinFET 制程，「 Radeon RX 480 」繪圖卡的 TDP 下降至 150W 水平，相較上代「 Radeon R9 390 」高達 275W 有明顯進步，同時加入了全新 Adaptive Clocking 技術，透過監察 GPU Droop (Vset - Vdev) ，讓 GPU 在較高輸入電流時運作於較低的工作電壓，進一步降低功耗浪費最高可達 25% 。

此外， AMD 今代亦加入了 Boost Clock 設計，同時「 Polaris 10 」繪圖核心預設時脈提升至 1,120MHz 、 Boost 時脈達至 1,266MHz ，相較上代預設最高時脈僅在 1GHz 水平已有改善，對比 NVIDIA 新一代「 Pascal 」 GPU 微架構，改用 TSMC 16nm FinFET 制程配合 VLSI 積體電路優化，預設核心時脈可高達 1.6GHz 水平，時脈進步則明顯不及 NVIDIA 。

AMD Radeon RX480 vs Radeon R9 390 GPU Comparison
