2008-07-29
全新D9M-30繪圖核心
XFX GeForce 9500GT繪圖卡
文: John Lam / 評測中心


針對低階繪圖卡市場, NVIDIA 29 日發佈全新 GeForce 9500GT 繪圖卡,採用 D9M-30 繪圖核心,其規格與上代 G84 繪圖核心一樣,內建 32 個 Stream Processor 、 16 個 Texture Filtering Unit 、 16 個 Texture Addressing Unit 及 8 個 ROP ,但制程由 80nm 提升至 65nm ,並追加 PureVideo Gen 2 技術。



非公版設計   XFX GeForce 9500GT 繪圖卡

XFX 9500GT

NVIDIA 29 日正式發佈全新低階繪圖核心 D9M-30 晶片,基本上它並非什麼新架構,規格與上代 GeForce 8 中階繪圖核心 G84 相同,核心擁有 32 個 Stream Processor 、 16 個 Texture Filtering Unit 、 16 個 Texture Addressing Unit 及 8 個 ROP ,分別只是制程由上代 80nm 提升至 65nm ,同時追加 PureVideo Gen 2 技術,完全支援 VC-1 全硬體解碼。



據了解, GeForce 9500 共有兩個官方版本,分別為 G96P727 公版及 G96P729 公版;前者採用 1GHz DDR2 記憶體配置, 4 層 PCB Layers ,後者採用 1.6GHz GDDR3 記憶體配置, 6 層 PCB Layers 。



此次送測的 XFX GeForce 9500GT 則採用非公版設計,雖然採用 GDDR3 記憶體顆粒,卻成功把 PCB 設計由 6 層減至 4 層,以減低成本提升競爭力。



 GeForce 9500GT DDR2GeForce 9500GT GDDR3
ChipsD9M-30D9M-30
CPU Package Size29mm x 29mm29mm x 29mm
Core Clock550MHz550MHz
Shader Clock1375MHz1375MHz
PCB SKUG96P727G96P729
PCB Layes46
Min Frame Buffer Size512MB256MB
Memory Interface128Bit128Bit
Memory MHz1.6GHz DDR
1GHz DDR
ConnectorsDual-Link DVIDual-Link DVI
 Dual-Link DVIDual-Link DVI
 7-Pin HDTV Out7-Pin HDTV Out
Total Board Power53W50W
HDCP SupportedYesYes



採用 65 奈米制程   D9M-30 繪圖核心



XFX 9500GT



圖為 D9M-30 繪圖核心,採用 65nm 設計由 TSMC 代工,核心上仍標示舊代號「 G96-300 」封裝大小為 29mm x 29mm ,擁有 32 個 Stream Processor 、 16 個 Texture Filtering Unit 、 16 個 Texture Addressing Unit 及 8 個 ROP ,與 G84 繪圖核心完全相同。核心時脈為 550MHz 、 Shader 時脈為 1375MHz ,相比上代 GeForce 8600GT 較高。



由於改用更先進的 65 奈米制, GeForce 9500GT 在功耗表現上有明顯改善,上代 GeForce 8600GT 及 8600GTS 最高功耗為 86W 及 112W ,而 GeForce 9500GT 僅 50 ~ 53W ,因此並不需要外接 PCI-E 6 Pin 電源。



在繪圖架構沒有明顯改良,但 D9M-30 則改良了 PureVideo 支援能力,以彌補 G84 繪圖核心在影像處理上的不足,上代 G84 僅對 MPEG-2 、 H.264 編碼作全硬體加速運算,但 VC-1 仍需要把 Bitstream Processing 工作交由 CPU 負責,而 D9M-30 則已包含 VC-1 全硬體加速運算,更支援 Dual Stream 功能,可同時處理兩組影像解碼達成 Picture in Picture 功能,令 GeForce 9500GT 的高畫質影像運算能力更見完美。



值得注意的是, GeForce 9500GT 將會轉用 55nm 版本,不僅可進一步降低成本,而且功耗表現將更理想,可達成 Passive Cooling 設計的 GeForce 9500GT 版本,預計 2008 年第四季初上陣。



 9500GT8600GT8600GTS
Process65nm80nm80nm
Stream Processor323232
TMU161616
TAU161616
ROP888
Core Clock550MHz540MHz675MHz
Shader Clock1375MHz1190MHz1450MHz
PureVideo HDYesYesYes



採用 Samsung -1ns GDDR3 記憶體顆粒





XFX 9500GT



此次送測的 XFX GeForce 9500GT 並沒有預設超頻,記憶體則採用上四顆 SAMSUNG K4J52324QE-BJ1A -1ns 16M x 32 GDDR3 顆粒,容量合共 256MB ,時脈為 1.6GHz DDR 。由於所採用的記憶體顆粒為 -1ns 顆粒,可運作於 2GHz DDR 時脈,可以預期 XFX GeForce 9500GT 在記憶體時脈部份有不俗的超頻能力。



XFX 9500GTXFX 9500GT

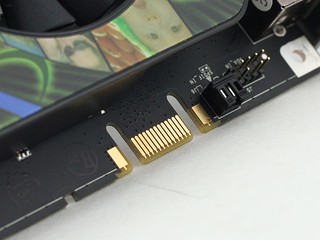

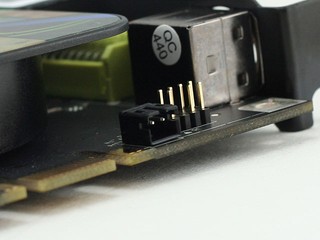

( 左 ) GeForce 9500GT 支援 SLI 加速技術   ( 右 ) 提 SP/DIF 接口用作 HDMI Audio Mixing 輸出

XFX 9500GTXFX 9500GT

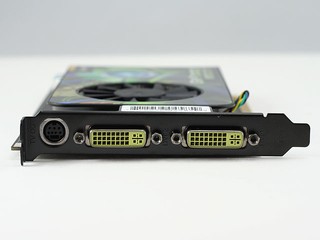

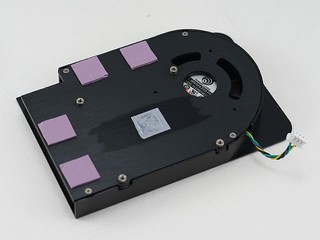

( 左 )XFX 採用大型的鋁質散熱器提升超頻能力   ( 右 ) 支援 Dual-Link DVI 輸出,亦可透過轉接器提供 HDMI 輸出
