8 相 DIGI+ VRM 供電模組

8 相 Extreme Engine DIGI+ 供電模組

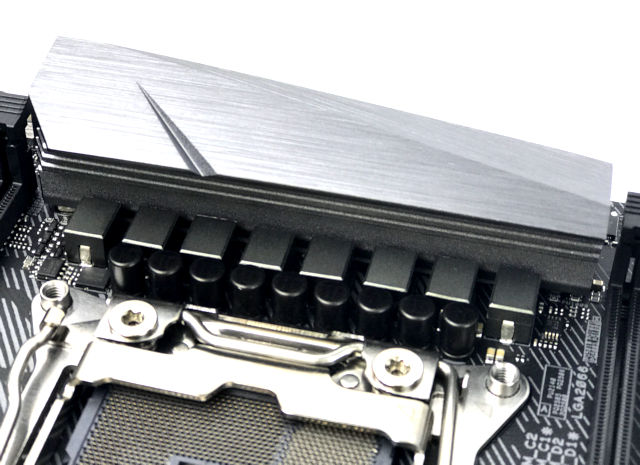

作為 ASUS X299 系列的中階電競型號， PWM 供電設計追求高穩定、可靠性，能滿足風冷、水冷玩家對超頻能力的訴求，「 ROG STRIX X299-E Gaming 」具備 8 相位 DIGI+ VRM 數位供電模組，配合自家研發的 Pro Clock II 晶片，可滿足超頻後在高負載下仍能提供穩定供電，提升處理器的超頻潛力。

採用自家研發的 EPU VRM 控制晶片配搭 PRO Clock II 晶片，以數位迴路實時監察 CPU Core 及 CPU MESH 的電壓轉變作出補償，更準確的電壓控制能大幅降低 vDrop 情況。配搭 60A 高效合金電感，能改善 CPU vCore 電壓供應的穩定性，改善電源轉換減低廢熱產生。

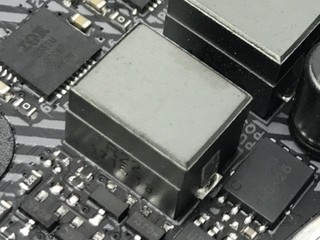

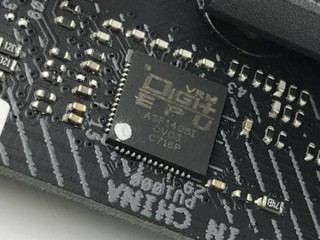

( 左 ) ASUS DIGI+ EPU VRM 晶片  ( 右 ) 60A 合金高效電感

配搭 IR PowlRstage 3553M 雙層堆疊 MOSFET ，其整合了兩顆高電流輸送的 MOSFET 堆疊於單一封裝內，節省了 50% PCB 佔用空間，效率相較一般 MOSFET 提升超過 90% ，低導通電阻很大程度上減少了傳導損耗和導通功率消耗，同時工作溫度亦降低了約 15°C 以上。

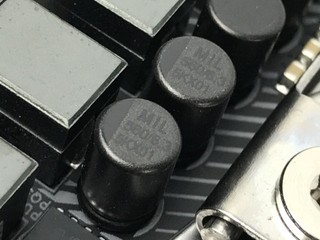

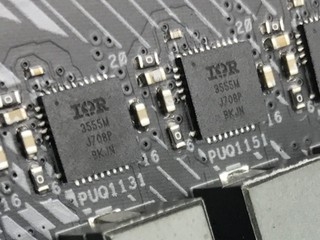

( 左 ) IR  PowlRstage 3555M MOSFET ( 右 ) MIL 5K 系列固態電容

ASUS Pro Clock II 技術

「 ROG STRIX X299-E Gaming 」主機板加入了全新「 Pro Clock II 」超頻技術，針對 LGA 2066 處理器作出優化，透過專用外部 Clockgen 晶片配合自家研發的 TPU 處理單元，強化電壓及基礎時脈超頻控制，相較其他主機板廠商具備更強大的 BCLK 超頻能力。

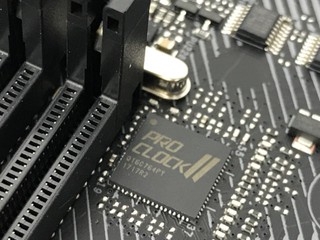

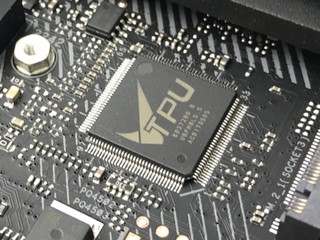

( 左 ) ASUS PRO Clock II 控制晶片 ( 右 ) ASUS TPU 控制晶片

透過 ASUS Pro Clock II 超頻技術，「 ROG STRIX X299-E Gaming 」提供了更寬闊的 BCLK 超頻範圍，為玩家帶來更多參數選項作性能最大化，而且無需透過軟體進行移頻，減少系統重新啟動需要。此外，專用外部 Clockgen 晶片亦帶來超低的抖動 (Ultra-Low Jitter) ，在大幅度超頻的極端條件下仍能保持高穩定，最高可達 400MHz+ BCLK 。

支援 3-Way SLI/CrossFireX

「 ROG STRIX X299-E Gaming 」主機板提供 3 組 PCIe x16 擴充槽，為應付高階繪圖卡身重量，全部加入「 SafeSlot 」嵌入成型技術不鏽鋼插槽，能避免因施力不當或顯示卡過重對 PCIe 插槽的損害，相較傳統 PCIe 接口其橫向強度提升了 1.8x ，縱向強度則提升 1.6x 。

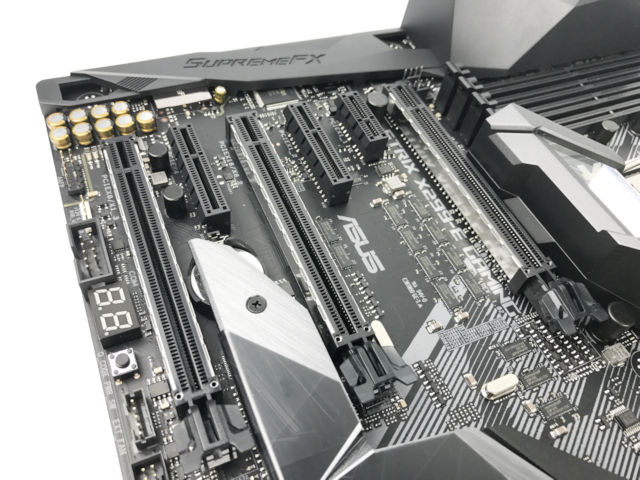

3 組 PCIe x16 擴充槽

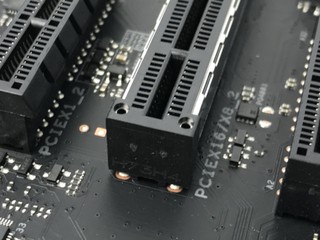

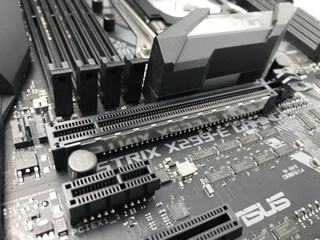

( 左 ) SafeSlot 加固 PCIe x16 擴充槽 ( 右 ) 焊接點強化令擴充槽更堅固

值得注意的是，主機板的 PCIe 繪圖接口支援規格，會因使用的處理器型號而異，當配搭 Kaby Lake-X 微架構的 Core X 處理器時，由於 CPU 僅擁有 16 個 PCIe Lanes ，只能提供 1 組 PCIe x16 Lanes 或分拆成 2 組 PCIe x8 繪圖接口，可支援 3-Ways AMD CrossFireX 及 2-Ways NVIDIA SLI 繪圖卡加速， PCIEX8/X1_3 擴充槽會由 X299 系統晶片提供 PCIe x1 Lanes 接口。

PCIe Slot Configurations (Kaby Lake-X Core i7)

如配搭 Skylake-X 微架構的 Core i7 X 系列處理器時， CPU 擁有 28 個 PCIe Lanes ，可提供 1 組 PCIe x16 + x8 Lanes 繪圖接口，但同時只支援 3-Ways CrossFireX 或 2-Ways NVIDIA SLI 加速技術。

PCIe Slot Configurations (Skylake-X Core i7)

只有 Skylake-X 微架構的 Core i9 X/XE 系列處理器，才會完整提供 44 個 PCIe Lanes ，可提供 3 組 PCIe x16 + x16 + x8 Lanes 繪圖接口，達成 3-Ways AMD CrossFire 及 3-Ways NVIDIA SLI 繪圖卡加速配置。

PCIe Slot Configurations (Skylake-X Core i9)
