搶攻 X299 電競平台
ASUS ROG-STRIX X299-E Gaming 主機板
文: John Lam / 評測中心


ASUS 推出全新「 ROG-STRIX X299-E Gaming 」主機板,採用新一代 INTEL X299 系統晶片,支援 Skylake-X 及 Kaby Lake-X 微架構的 Core X 系列處理器,以強效微調、優良散熱及個人化創新功能作賣點,加上頂級 SupremeFX 音效模組及 AURA Sync RGB 光效,為玩家帶來全效專業電競遊戲平台。



2 組 Ultra M.2 + 8 個 SATA 接口



ROG STRIX X299-E Gaming 主機板提供了 2 組 Ultra M.2 介面,全部採用 X299 系統晶片所提供的 PCIe Lanes ,支援 PCIe Gen 3 x4 最高傳輸速度可達 32Gbps ,支援 NVMe 傳輸協定及 Intel Optane 技術的 SSD 產品,全新 X299 平台更增設有 INTEL Virtual RAID on CPU 功能,讓玩家架建直接 CPU 極速 SSD RAID 陣列。



X299EX299E

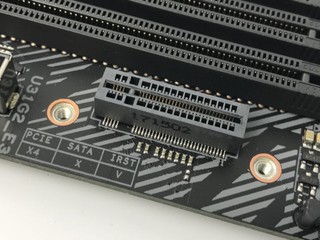

( 左 ) 直立式 M.2 安裝介面  ( 右 ) 位於系統晶片附近

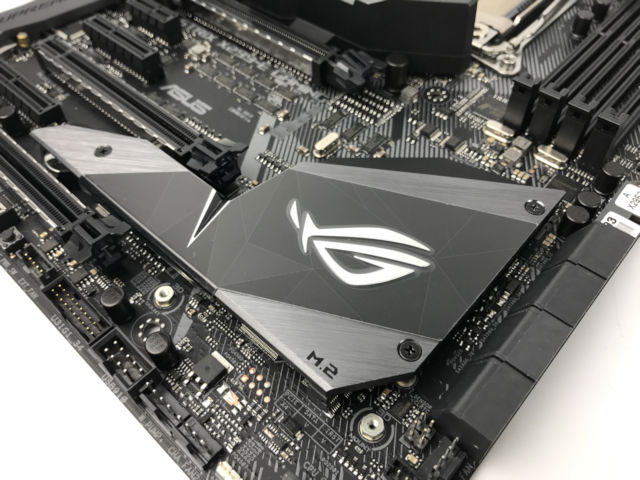

位於 24Pin 供電的 M.2_2   介面採用直立式設計附連安裝托架,最高可支援 M.2 22110 規格,僅支援 PCIe M.2 SSD 並不支援 SATA 規格。另一組 M.2_1 介面設於 X299 系統晶片附近,最高支援 M.2 2280 規格,可同時支援 PCIe 及 SATA 規格的 M.2 SSD ,特別搭載 M.2 散熱器設計,能為 M.2 SSD 提供額外的散熱能力,能保持 SSD 處於最佳儲存效能並延長使用壽命。



X299E

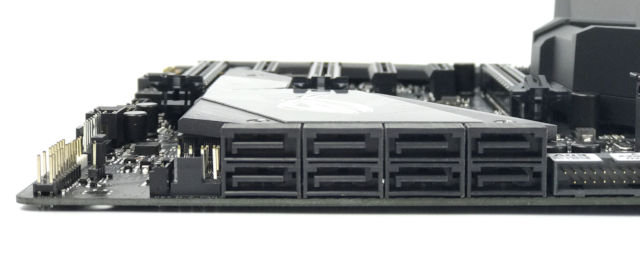

此外, ROG STRIX X299-E Gaming 主機板 8 組 SATA 6Gbps 連接埠,全部由 INTEL X299 系統晶片提供,支援 RAID 0 、 1 、 5 、 10 模式、 INTELRapid Storage 15 技術及 INTEL Smart Response 技術。



X299E



Virtual RAID on CPU 技術



INTEL 一直限制 Dekstop 平台,直連 CPU PCIe Lanes 的 NVMe SSD 並不支援 RAID 功能,只能透過系統晶片的 PCIe Lanes 組建 RAID 陣列,但受到 DMI 頻寬限制無法超越 4GB/s 。全新 INTEL X299 平台新增 Virtual RAID on CPU 技術,讓原本僅開放給伺服器市場的 SSD 技術下放至 HDET 平台,最高傳輸速度可達 128GB/s 。



X299EX299

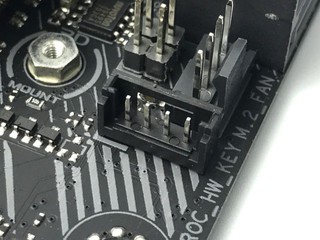

( 左 ) 主機板上設有 VROC 擴充接口 ( 右 ) VROC RAID 授權升級模組



不過, INTEL 當然會留有一手,默認只提供 Virual RAID on CPU 的 RAID 0 模式,而且僅支援 INTEL 的 NVMe SSD 產品,如果想組建 RAID 1 、 5 、 10 陣列或使用非 INTEL NVMe SSD ,則需要向 INTEL 額外購買授權,主機板上設有 VROC 擴充接口,讓玩家安裝授權升級模組, VROC RAID 1 、 5 授權分別為 US$99 及 US$249 美元, VROC RAID 10 授權則未有公佈售價。



ASMedia ASM3142 USB 3.1 Host 晶片

X299E

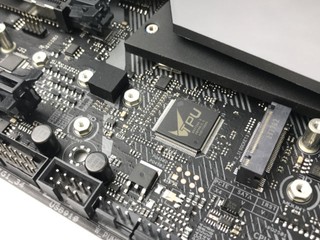

ROG STRIX X299-E Gaming 主機板內建兩顆 ASMedia ASM3142 USB 3.1 Host 晶片,其中一顆為背後 I/O 位置提供 1 組 USB 3.1 Type A 及 1 組 USB 3.1 Type C 高速連接埠,傳輸速度最高可達 10Gbps ,另一顆則用作提供前置 USB 3.1 Type C 雙面連接埠,能連接新一代高階機箱的 USB Type C 前置面板接口。



全新 ASM3142 USB 3.1 Host 晶片採用 PCIe 3.0 x2 介面,當兩組 USB 3.1 連接埠同時進行傳輸時,不會因匯流排頻寬不足出現明顯降低,兩組 USB 3.1 連接埠可同時提供最高 8Gbps 傳輸速度。



X299EX299E

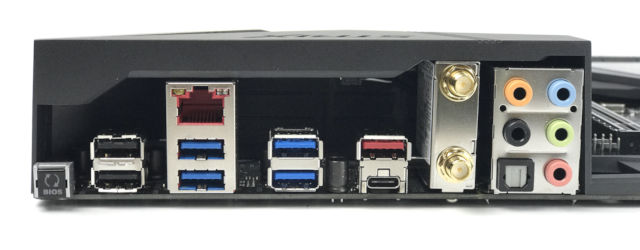

( 左 ) ASMedia ASM3142 USB 3.1 Host 晶片 ( 右 ) USB 3.1 Type A + Type C 介面



為解決舊有 USB 3.1 Host 晶片會因混插不同速度的 USB 裝置,當同時進行傳輸時需跟隨較慢的 USB 傳輸協定,全新 ASM3142 USB 3.1 Host 採用了經改良的「 Multiple Ins 」傳輸架構,可以確保兩個傳輸速度有落差的 USB 裝置,在傳輸檔案時不會互相影響、等待,任何情況下均可發揮最高傳輸速度。
