AMD 正式發佈全新繪圖卡「 Radeon RX 580 」繪圖卡，採用全新 「 Polaris 20 」 繪圖核心、轉用第三代 FinFET 14nm 制程，令 GPU 核心時脈得以進一步提升， 8GB 版本定價約為 US$229 美元，競爭對手將是 GeForce GTX 1060 6GB 版本。 HKEPC 編輯部搶先找來 「 XFX Radeon RX 580 水冷版」進行測試，對比上代「 Radeon RX 480 」與 「 GeForce GTX 1060 6GB 」。

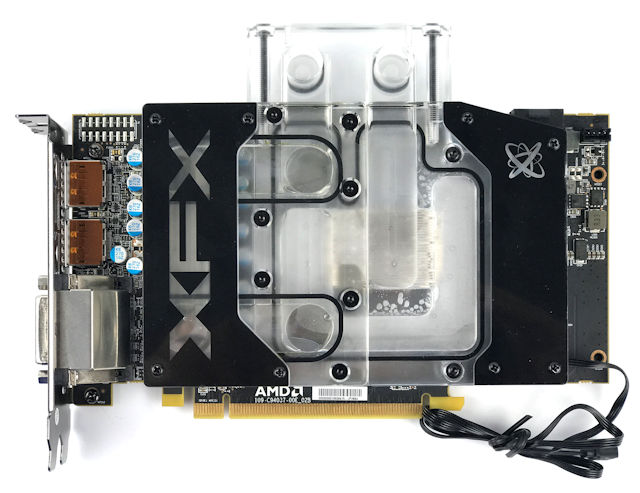

XFX Radeon RX 580 水冷專用版

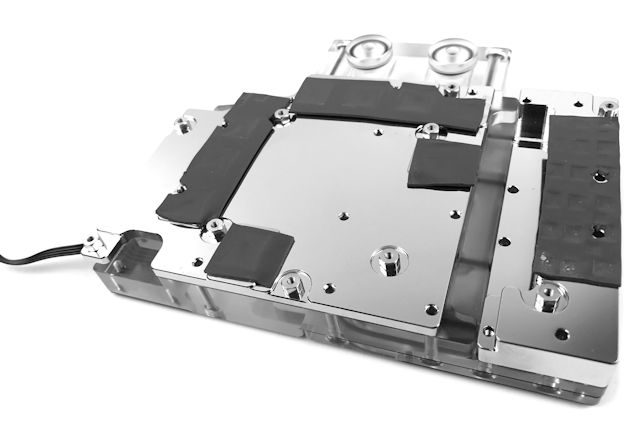

XFX 推出全新「 Radeon RX 580 」水冷專用版繪圖卡，型號為「 XFX RX-580P85Q 」，其中一個賣點是搭載與 BitPower 聯手合作設計的水冷散熱器，採用一體覆蓋式結構、全電解銅鍍鎳用料，能同時帶走繪圖核心、記憶體顆粒及供電模組發出的熱量。
加入微水道設計提升水冷散熱效果，內部高流速水槽設計，有多層密封處理，盡量避免發生漏水的情況，頂端設有標準 G1/4 吋螺紋接頭，用家可選擇裝配 1/2 吋、 3/8 吋及 1/4 吋喉管的水冷系統。

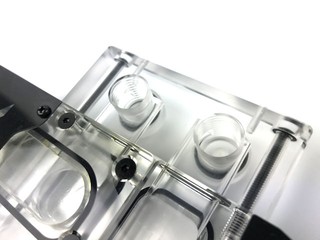

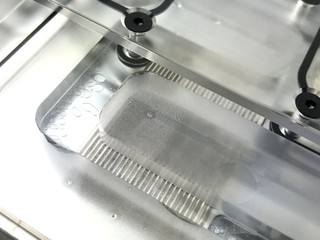

( 左 ) 標準 G1/4 吋螺紋接頭 ( 右 ) 高流速微水道設計
水冷散熱器內建 RGB LED 光效，提供了一組 4 Pin AURA LED 接口，支援 ASUS 、 ASROCK 、 GIGABYTE 及 MSI 的 RGB 主機板同步光效，讓玩家透過主機板的 RGB 套件，同步控制水冷的 LED 光效， PCB 上保留一組 Mini 4Pin PWM 接口，保留讓玩家使用風冷散熱器的機會。

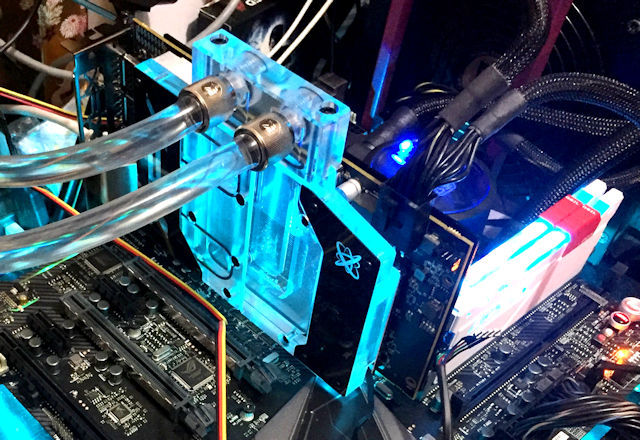

支援 AURA RGB LED 同步光效

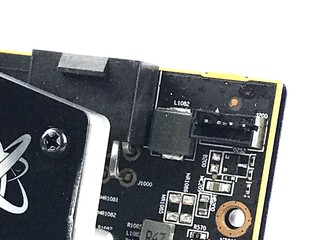

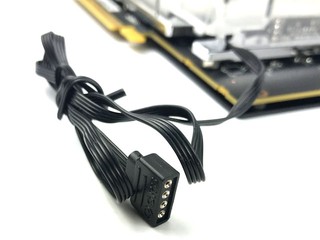

( 左 ) 支援 AURA RGB 光效同步控制 ( 右 ) 具備 4 Pin 風扇接口

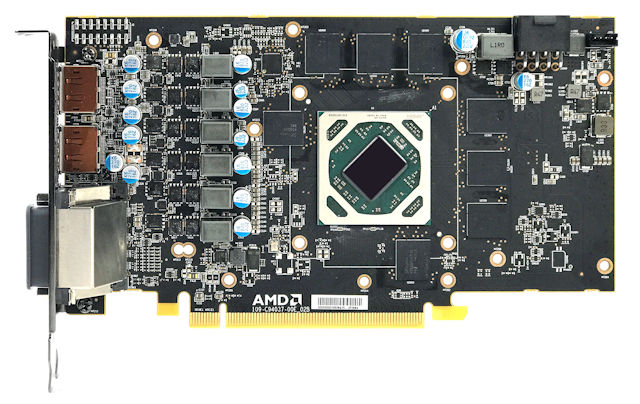

拆下水冷散熱器後，可以看到「 XFX RX-580P85Q 」採用 AMD 109-C94037 公板 PCB ，長度為 19.7cm 較 RX 480 公板略長一點，採用 4+2 相數位供電設計，整卡 TDP 約為 185W ，運作時需外接一組 8 in PCIe 電源。
AMD 215-0910038 公板 PCB
繪圖核心代號「 Polaris 20 」晶片編號為「 215-0910038 」，擁有 36 個 CU 運算單元，內建 2304 個 Stream Processors 、 144 個 Texture Units 、 32 個 ROP ，內建 57 億個電晶體並採用全新 14nm FinFET 制程， Die Size 僅 232mm² 。

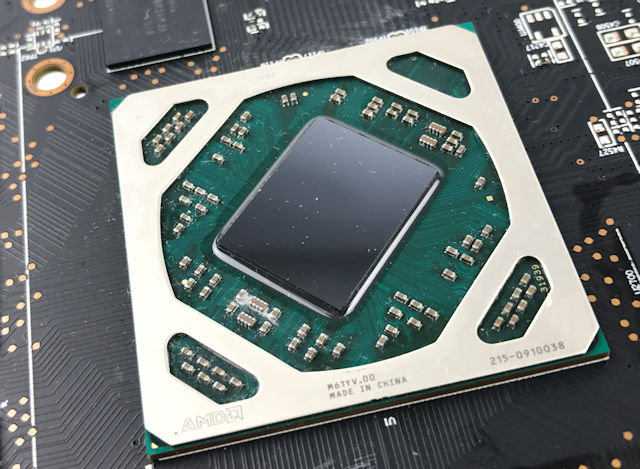

AMD Polaris 20 繪圖核心
「 Radeon RX 580 」公板時脈為 1,257MHz Base 、 1,340MHz Boost ，相較「 RX 480 」的 1,120MHz Base 、 1,266MHz Boost 有著顯注提升，此次收到的 XFX Radeon RX 580 水冷專用版繪圖卡，預設核心時脈輕微調升至至 1,360MHz 。

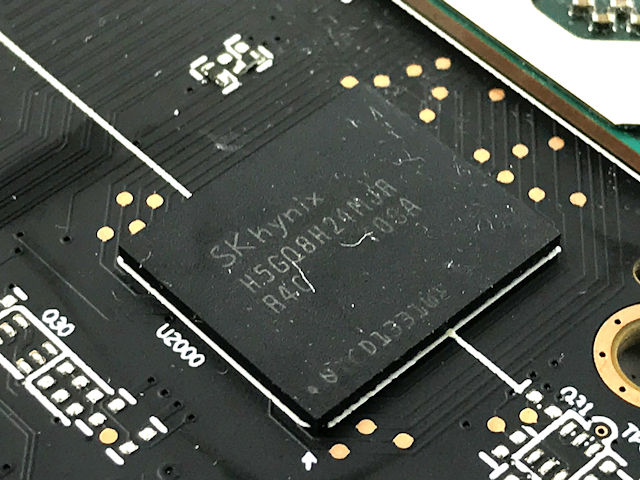

SK Hynix H5GQ8H24MJA GDDR5 記憶體顆粒
記憶體方面，仍然沿用 GDDR5 記憶體顆粒，透過改良內建記憶體控制器與 PCB 線路，令記憶體時脈提升至 2,000MHz ，在 QDR 技術下其傳輸時脈高達 8Gbps ，在 256bit 記憶體介面下記憶體頻寬高達 256GB/s 。具備了 8 顆 SK Hynix H5GQ8H24MJA GDDR5 記憶體顆粒 GDDR5 記憶體顆粒，速度為 0.25ns (8,000Mbps) ，總容量為 8GB 。
影像輸出方面， XFX 「 Radeon RX 580 」水冷專用版增加了 DVI 接口，並提供 1 組 HDMI 2.0b 介面及 3 組 Display Port 1.3 介面，提供高達 32.4Gbps 輸出頻寬，支援高達 4K @ 120Hz 及 5K @ 60Hz 顯示輸出，未來將能相容 DP 1.4 HDR 規格，輸出 4K HDR @96Hz 影像。
