2017-07-06
解構 INTEL X299 平台
ASROCK X299 TAICHI 主機板
文: John Lam / 評測中心


ASROCK 針對高階玩家市場推出全新「 X299 TAICHI 」主機板,以高規格用料、高性價比作賣點,採用新一代 INTEL X299 系統晶片,支援 Skylake-X 及 Kaby Lake-X 微架構的 Core X 系列處理器、最高可達 18 核心、 36 線程,具備 13 相 Super Alloy 數位供電、雙 INTEL Gigabit Ethernet 、內建 INTEL 802.11ac WiFi 模組,在追求「規格」與「價格」之間完美平衡。



新一代 INTEL X299 系統晶片



X299

新一代 INTEL X299 系列晶片

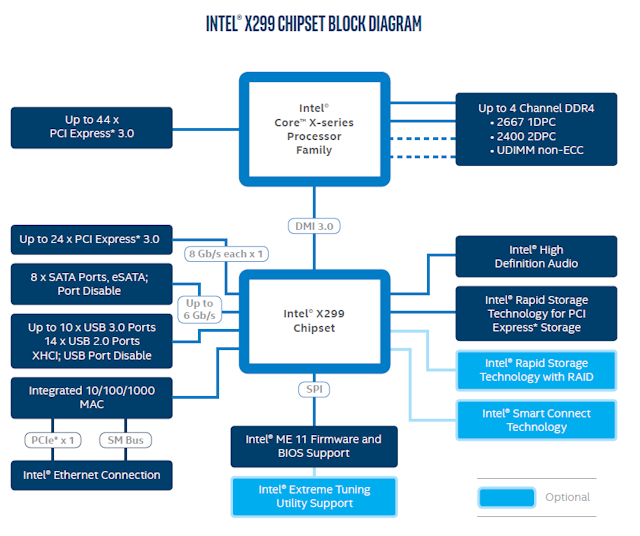

ASROCK 「 X299 TAICHI 」主機板採用新一代 INTEL X299 系統晶片,晶片代號為「 Lewisburg 」,相較上代 X99 系統晶片的主要改進,處理器與系統晶片之間的傳輸頻寬大幅增加,解決頻寬不足造成性能瓶頸的窘境,同時擴大了系統晶片內建的 I/O 接口數目,令 INTEL X299 平台的擴充能力進一步提升。



全新 INTEL X299 系統晶片與處理器之間的傳輸介面,由上代 DMI 2.0 升級至 DMI 3.0 (Direct Media Interface) ,雖然傳輸介面與 X99 系統晶片同樣採用 4 個 PCIe Lanes ,但傳輸協定由 PCIe 2.0 提升至 PCIe 3.0 ,除了傳輸率由 5GT/s 提升至 8GT/s 外 ,同時亦由 8b/10b 編碼技術改進至 128b/130b 編碼技術,減低編碼時所需佔用頻寬,實際資料傳輸速度由 2GB/s 提升至 3.94GB/s ,解決上代 X99 系統晶片因 DMI 頻寬不足造成性能瓶頸的窘境。



X299



除了 DMI 3.0 傳輸介面外, INTEL X299 系統晶片將內建的 PCIe Lanes 全面升級至 PCIe 3.0 規格,相較上代 X99 系統晶片僅支援 PCIe 2.0 ,用家如需要使用 PCIe 3.0 介面必需佔用 CPU 的 PCIe Lanes ,更重要的是 X299 系統晶片最高可提供 24 個 PCIe Lanes ,將有助加速 M.2 PCIe SSD 進一步普及。



升級 PCIe 3.0     內建 30 個 Flexible I/O



INTEL X299 系統晶片在 I/O 接口數目上亦相較上代有所提升,不過一般用家似乎無法理解 Intel 所公佈的規格表,內建最高 24 個 PCIe 3.0 Lanes 、最高可達 8 個 SATA 3.0 及最高 10 個 USB 3.0 接口,但其實這些接口均來自 30 個 Flexible I/O Port ,實際規格則視乎主機板廠商的設計而定。

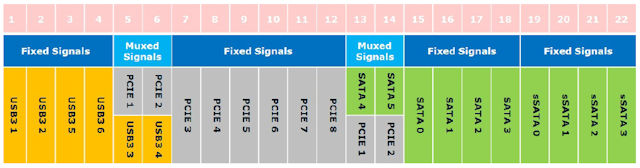

自 Z87 系統晶片開始, Intel 已加入了 Flexible I/O Port 設計,把 PCIe Lanes 、 USB 3.0 Ports 、 SATA Ports 及 Gigabit Ethernet Lanes 以 Multiplexed 方式提供,而這些 Flexible I/O 可按主機板廠設計而被定義作特定用途。圖上為上代 X99 系統晶片雖然內建了 22 個 Flexible I/O Port ,但不過大部份 I/O 功能是固定的無法重新配置,最高亦只能提供 8 個 PCIe 2.0 Lanes 。



X299

X99 系統晶片擁有 22 個 Flexible I/O

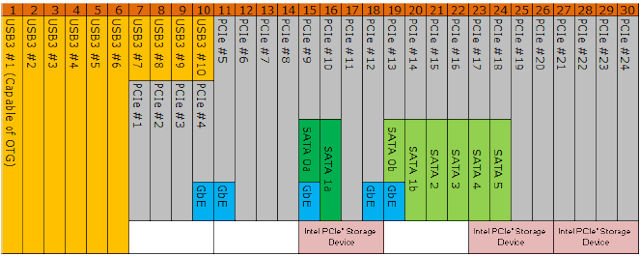

全新 X299 系統晶片擁有 30 個 Flexible I/O Port , 其中 I/O #1-6 只能獨立用作 USB 3.0 連接埠,其中 I/O #1 提供了 OTG 支援, 雖然規格表示最高可支援 10 個 USB 3.0 接口,但 I/O #7-10 是 USB 3.0 與 PCIe Lanes 共用,主機板廠商可需視乎設計需要作出取捨。



最高可提供 24 個 PCIe 3.0 Lanes 、同一時間支援最多 16 個 PCIe 裝置,當中 I/O #7-10 、 #11-14 、 #15-18 、 #19-22 、 #23-26 及 #27-30 可以獨立組成一個 x4 、兩個 x2 、兩個 x1 配一個 x2 、或是四個 x1 。



X299

X299 系統晶片擁有 30 個 Flexible I/O



部份 PCIe Lanes 與 USB 3.0 、 SATA Port 及 Gigabit Ethernet 的 I/O 共用,主機板廠商在設計時需作出取捨,部份功能可透過 Multiplexed 方式作出支援,透過 BIOS 改變 Flexible I/O 的功能定義,讓部份功能可按使用者需要作出靈活調配。



INTEL X299 系統晶片內建了一組 Gigabit Ethernet MAC ,廠商可以配搭使用 HSIO #10 、 #11 、 #15 、 #18 或是 #19 連接 Gigabit Ethernet PHY 晶片,當使用了內建的 Gigabit Ethernet MAC ,系統晶片只能支援最多 15 個 PCIe 裝置。



 INTEL X299 ChipsetINTEL X99 Chipset
CodenameLewisburgWellsburg
sSpec No.SR2Z2SLKDE
CPU SocketLGA 2066LGA 2011-3
DMI Support32
Bandwidth3.97GB/s2GB/s
Flexible I/O3022
PCIe SupportGen 3Gen 2
PCIe LanesUp to 24Up to 8
Total USB PortUp to 14Up to 14
USB 3.0Up to 10Up to 6
RST for PCIe3 -
Intel Optane SupportYesNo
SATA 3.0Up to 8Up to 10
Lan Port1 Gb MAC1 Gb MAC
TDP6W6.5W
