2017-07-06
解構 INTEL X299 平台
ASRock X299 TAICHI 主機板
文: John Lam / 評測中心


ASRock 針對高階玩家市場推出全新「 X299 TAICHI 」主機板,以高規格用料、高性價比作賣點,採用新一代 INTEL X299 系統晶片,支援 Skylake-X 及 Kaby Lake-X 微架構的 Core X 系列處理器、最高可達 18 核心、 36 線程,具備 13 相 Super Alloy 數位供電、雙 INTEL Gigabit Ethernet 、內建 INTEL 802.11ac WiFi 模組,在追求「規格」與「價格」之間完美平衡。

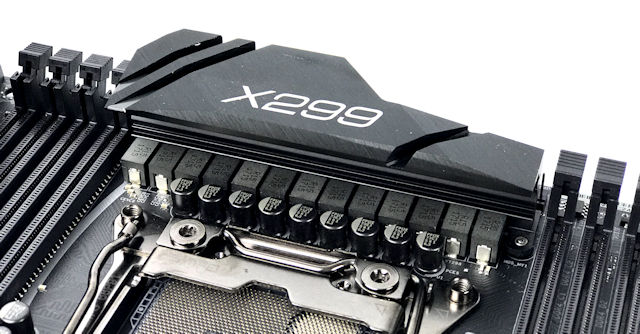

13 相數位供電、 60A Dr. MOS 晶片

X299



為滿足新一代 Core X 系列處理器的供電需求,並保留足夠的供電能力滿足超頻所帶來的額外負載, ASRock 「 X299 TAICHI 」主機板採用了 13 相 Super Alloy 數位供電設計,每相供電平均分攤 CPU vCore 電流負載,降低每一相數的溫度、提升壽命,供電模組用料亦作出升級,完全拋離同級對手。



採用 Intersil ISL69138 PWM 控制晶片配搭 ISL6617A 相位倍增晶片,配搭 13 顆 Intersil ISL99227B 60A Dr.MOS 整合式 MOSFET ,擁有最新 Smart Power Stage 技術能獨立監控、最佳化每一相電源,相比傳統的供電設計更具效率、電源調控更精準,整個供電設計能應付高達 720A 、約 1300W ,足以應付所有繁重運算及超頻需求。



X299X299

( 左 ) Intersil ISL69138 PWM 控制晶片 ( 右 ) Intersil ISL99227B DrMOS 晶片



升級至 65A 合金高效電感,有效提高飽和電流達 3 倍,改善主機板的 VCore 電壓供應的穩定性。機板除音效模組外,全板採用頂級規格的日本 Nichicon 12K 黑金電容 ,在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命,相較市面上不少高階主機板僅採用 5K 或 10K 電容更勝一籌。



X299X299

( 左 ) 65A 合金高效電感  ( 右 ) 日本 Nichicon 12K 黑金電容



Hyper BCLK Engine III + BIOS Flash Back



為提升 BCLK 超頻能力, ASRock 「 X299 TAICHI 」主機板額外加入了 Hyper BCLK Engine III 外部基準頻率產生晶片,相較採用內部 Clockgen 受限於 5% 頻率調整限制,採用外部 Clockgen 能提供更寬廣的 BCLK 調整範圍及精准的時鐘波形, 能仔細微調頻率搾出 CPU 最大超頻潛力。



X299X299

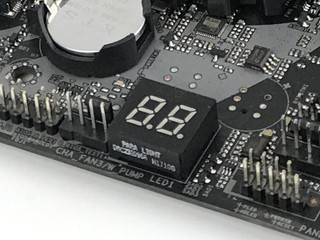

( 左 ) Hyper BCLK Engine III ( 左 ) Dr Debug 除錯顯示

X299X299

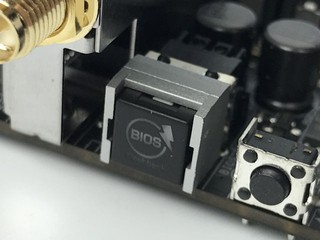

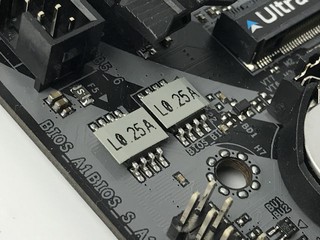

( 左 ) 兩顆實體 BIOS ROM ( 右 ) 新增 BIOS Flash Back 功能



備有 Dr. Debug 指示燈,能顯示系統啟動的自我檢測碼,當系統無法啟動時能提供代碼,令用家能得悉哪部份出現問題並進行故障排解。擁有 DualBIOS 設計,設有主 BIOS 、備用 BIOS 兩顆實體 ROM ,當主 BIOS 出現問題時系統會自動由備用 BIOS 作出修復,非常安全。



ASRock 「 X299 TAICHI 」新增了 BIOS Flashback 功能,在沒有安裝 CPU 及 Memory 的情況下,只需插上電源及一支載有 BIOS 檔案的 USB 隨身碟,即可快速為主機板更新 BIOS 。



4 組 PCIe x16 擴充槽、支援 3-Way SLI/CrossFireX



ASRock 「 X299 TAICHI 」主機板提供 4 組 PCIe x16 擴充槽,為應付高階繪圖卡身重量,全部加入「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更高貴。



X299

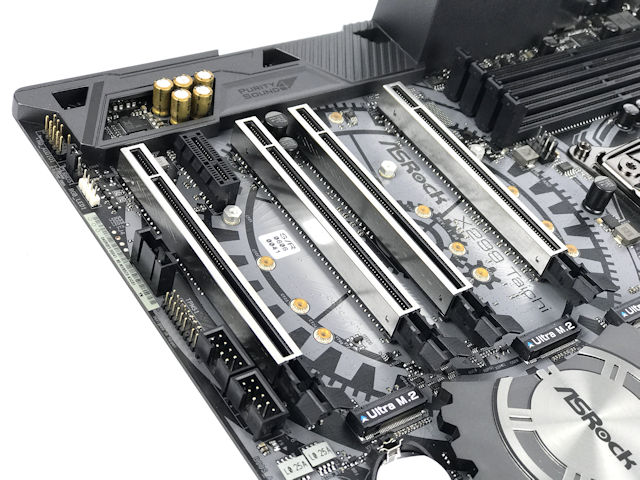

4 組 PCIe x16 擴充槽

TAICHIX299

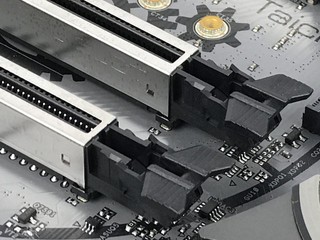

( 左 ) 「 Steel Slot 」加固 PCIe x16 擴充槽 ( 右 ) 焊接點強化令擴充槽更堅固



值得注意的是,主機板的 PCIe 繪圖接口支援規格,會因使用的處理器型號而異,當配搭 Kaby Lake-X 微架構的 Core X 處理器時,由於 CPU 僅擁有 16 個 PCIe Lanes ,只能提供 1 組 PCIe x16 Lanes 或分拆成 2 組 PCIe x8 + x4 Lanes 繪圖接口,可支援 AMD CrossFireX 繪圖卡加速,但無法啟動 NVIDIA SLI 加速技術。



PCIe Slot Configurations (Kaby Lake-X Core i7)

PCIE1PCIE2PCIE3PCIE4PCIE5M2_1
x16x0x0x1x0X0
x8x0x4x1x0X4



如配搭 Skylake-X 微架構的 Core i7 X 系列處理器時, CPU 擁有 28 個 PCIe Lanes ,可提供 2 組 PCIe x16 + x8 Lanes 繪圖接口,或進一步分拆成 3 組 PCIe x8 Lanes 繪圖接口,可支援 3-Way CrossFireX 或 NVIDIA SLI 加速技術。



PCIe Slot Configurations (Skylake-X Core i7)

PCIE1PCIE2PCIE3PCIE4PCIE5M2_1
x16x0x8x1x0X4
x8x0x8x1x8X4



只有 Skylake-X 微架構的 Core i9 X/XE 系列處理器,才會完整提供 44 個 PCIe Lanes ,可提供 3 組 PCIe x16 + x16 + x8 Lanes 繪圖接口,或分拆成 4 組 PCIe x16 + x8 + x8 +x8 Lanes 繪圖接口,由於 ASRock X299 TAICHI 主機板的 PCIe 接口排列方式,以優化 3-Way 繪圖卡加速為主, PCIE2 與 PCIE3 插槽之間並沒有區隔,無法達成 4-Way 繪圖卡加速配置。



PCIe Slot Configurations (Skylake-X Core i9)

PCIE1PCIE2PCIE3PCIE4PCIE5M2_1
x16x8x16x1x0X4
x8x8x16x1x8X4
