LINKSYS EA9300 MAX-STREAM AC4000 三頻路由器

無線產品的發展相當蓬勃，用家對家用無線網路或寬頻網路的速度、穩定性及盛載量有更高的要求，令各生產商紛紛推出三頻路由器。 LINKSYS 除了升級舊型號的路由器產品線外，近日為 MAX-STREAM 系列加入一位新成員「 EA9300 」，屬於一款 AC4000 的三頻無線路由器，採用了最高支援 2.5Gb WAN 及 LAN 的 Broadcom 處理器及三顆無線網路晶片，絕對滿足到進階或對網速有更高要求的用家。

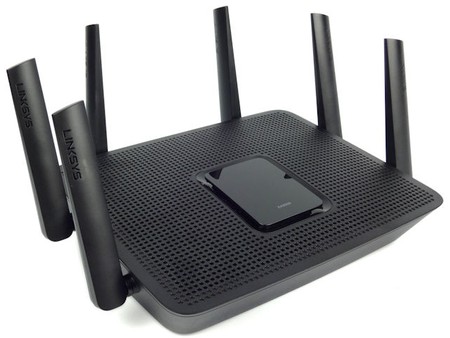

LINKSYS「 EA9300 」的外型沿用 LINKSYS MAX-STREAM 系列的黑色機身，機面備有 LED 狀態顯示燈，機身外圍提供六支可活動式高增益天線，用家可前後 180 度及上下 90 度調整天線的接收角度。 EA9300 整體尺寸為 297mm x 229.5mm x 63.5mm ，較「 EA8300 」的體積略大。除了機面及機底底的散熱設計與「 EA8300 」相同外，「 EA9300 」的機背也特地加多一整排的散熱槽，能夠為內部強大的硬件提供更快速的散熱效能。

( 左 ) 機背特別加入多一整排的散熱槽 ( 右 ) 機底佈滿散熱氣孔

「 EA9300 」正中央的 LED 顯示屏一共提供了四個圖示顯示路由器的運作情況，當亮起最頂端的網線圖形，表示路由器的 WAN 接口沒有接上網線；第二個的互聯網圖示亮起，即代表用家有機會接錯 WAN/LAN 的網線或路由器的設定出錯，令「 EA9300 」不能連線到互聯網；第三個 WPS LED 圖示會提供白色閃爍、橙色閃爍及白色長亮三種方式，分別表示 WPS 啟動中、連線錯誤及連接成功。最後，閃爍及長亮「 LINKSYS 」字樣的 LED ，則代表正在開啟及運作正常，用家一般會遇到路由器相關的問題，都可以透過 LED 屏幕顯示出來。

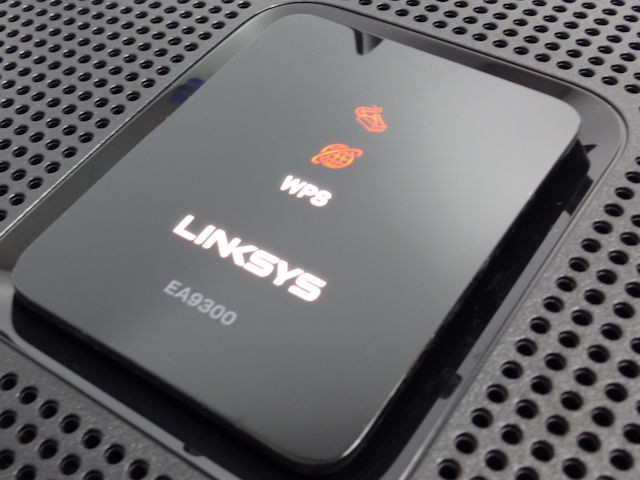

機身正中央備有 LED 顯示燈

「 EA9300 」機背的設計與「 EA8300 」大致相同，背部設有重設按鈕及電源開關，而 WPS 按鈕位於機身的左邊，提供了一個 WAN 接口及四個 LAN 接口，均支援 Gigabit Ethernet 連接。另外，備有兩個 USB 3.0 接口，可同時為兩個外置硬碟提供高速數據傳輸，讓用家連接其他外置儲存裝置或者 NAS 架建多媒體儲存中心。

機背提供一個 WAN 及四個 LAN 接口

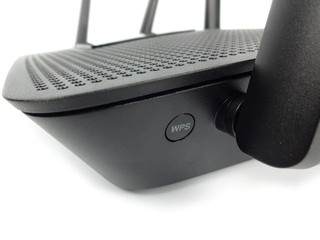

可活動式天線、 WPS 按鈕

支援 Smart Connect 、 Seamless Roaming 及 AirTime Fairness 技術

「 EA9300 」的「 Smart Connect 」技術是整合路由器的信號頻段的韌體技術，令雙或三頻路由器以單一 SSID 作首個用戶端連接，路由器會比較兩個 5GHz 頻段的信號品質及在同一位置下會否取得更優質的信號，再由路由器自行為產品提供合適頻段選擇，減少每次手動選擇頻段的煩惱。

「 Seamless Roaming 」技術令「 EA9300 」能夠配合 LINKSYS Max-Stream 系列的路由器及周邊產品同時使用，不論用家移動到與路由器距離較遠的位置，較弱的路由器訊號會轉換至較強的 AP 訊號，並將兩個不同產品所發出無線訊號無縫連接，用家可暢通無阻地在家中移動亦不會出現斷線的情況，同時亦能接收到穩定的無線訊號。

另外，透過路由器的「 Airtime Fairness 」技術能夠打破使用新或舊式網路技術的界限，給予每部裝置都享有相同的傳輸時間，不論使用舊式網路技術的裝置或距離較遠產品，也不會影響到同一網路下的其他裝置，提升家居無線網路的容量及減少舊式產品帶來的干擾或影響。

三頻路由器的優勢

LINKSYS 「 EA9300 」能夠同時提供一個 2.4GHz 和兩個 5GHz 頻段網路，在 2.4GHz 頻段最高連線速度可達 750Mbps ，兩組 5GHz 頻段分別最高可達 1625Mbps 連線速度，合共最高網速可達 AC4000 。雙 5GHz 頻段除了有效地分擔多人連線提高整個高速無線網路的壓力外，更可降低路由器分段處理時的壓力，令多人連線時每部裝置都有更優質、穩定的無線網路。

另外，進階的用家更可配合關閉 Smart Connect 、隱藏 SSID 及 QoS 等等功能，以使用量、連線數量及產品要求的無線連接質素，配合三頻段網路分配到獨立的 5GHz 頻段，除了確保經常使用或連線要求較高的網路產品能擁有更佳的接收能力外，同時可保障到用家有一個高速穩定的無線頻段使用。

探究「 EA9300 」硬件規格

拆開 LINKSYS 「 EA9300 」的機殼後，看到 LED 顯示燈由另一塊細小的 PCB 控制，並只依靠一條 10pin 的電線與主 PCB 連接。另外，看到路由器的散熱方式分別由兩塊散熱金屬夾著 PCB ，除了提供更大的空氣接觸面外，上下緊貼方式可增加更多的處理器接觸面積，令安置了四顆處理器的「 EA9300 」更穩定可靠。

移除散熱金屬片及抗干擾屏敝後，直接會看到 LINKSYS 「 EA9300 」配備 Broadcom 的 BCM4908KFEBG 及三組 Broadcom BCM4365E 輔助處理器，三組輔助處理器又各自獨立連接著三顆的訊號增幅器，所以「 EA9300 」能夠提供到最高 AC4000 的三頻無線網路。

兩塊金屬散熱片

「 BCM4908 」是 Broadcom 高端 64 位四核心理器處，核心時脈高達 1.8GHz ，「 BCM4908 」主要提供對外的五個 Gigabit Ethernet Switch 、三條 PCIe 通道及兩個 USB3.0 ，採用低功率 28nm 技術及更完善的電源管理能力，耗電量比上代產品更低。

Broadcom BCM4908

另外，「 BCM4908 」的網絡數據封包處理器可提供超過 5Gb/s 的系統數據吞吐量，並不增加 CPU 負擔，也意味著「 EA9300 」可通過 2.5Gb/s 的對外的 WAN 及 對內 LAN 的連接。

為了應付更大的網絡封包處理量， LINKSYS 「 EA9300 」內建兩顆 SKhynix H5TC2G63GFR DDR3L 記憶體，兩顆 SKhynix 提供高達 512MB 的總系統記憶體。另外，快閃記憶體選用「 Winbond W29N02GVSIAA 」，總容量為 2Gb 。

兩顆 Skhynix H5TC2G63GFR DDR3L RAM 256*2MB 、 Winbond W29N02GVSIAA 2Gb

無線網路部分， LINKSYS 「 EA9300 」主要提供三頻無線連接，分別是一組 2.4GHz 及兩組 5GHz 頻段的無線網路，全部都採用了 Broadcom 「 BCM4365E 」 晶片組負責。在「 EA9300 」每個頻段都各設有一組「 BCM4365E 」晶片，合共三組晶片負責無線網路的控制及處理。

Broadcom BCM4365E 2.4Ghz

「 BCM4365 」 是整合 2.4GHz 及 5GHz 的 WiFi SoC ，採用 Cortex ARM A7 架構設計， SoC 時脈可達 800MHz ，支援 802.11ac/a/b/g/n 無線通訊協定、 3x3 MU-MIMO Wave2(1.3Gbps) 、 Rangeboost(1024-QAM) 及 Double Zero 無線視頻傳輸技術，有效確保無線串流期間不會出現封包丟失問題。

兩顆 Broadcom BCM4365E 5Ghz

在訊號接收方面，為了提高信號的接收力及覆蓋範圍，「 EA9300 」除了高端的處理器外，還為三顆 WiFi SoC 上搭載了三顆 Skywork 的 2623L 及六顆 Skywork 85408-11 功率放大器，安置在中間的三顆 Skywork 2626L 是為 2.4 頻段而設，而六顆 Skywork 85408-11 則負責 5GHz 頻段，為「 EA9300 」的三頻網路提供更穩定的接收力。

Skywork 2623L 、 Skywork 85408-11

效能評測

測試點：距離「 EA9300 」距離約十米

測試軟件： iperf3

( 圖 1 、 3 )command ： iperf3 -c IP -i 10 -t 60 -w 100m

( 圖 2 、 4 )command ： iperf3 -c IP -P4 -t60

產品： ASUS PCE-AC88 4T4R 網卡

路由器： LINKSYS 「 EA9300 」的 5GHz 頻段

外置硬碟︰ ADATA SP600 256GB 2.5 SATA

檔案大小︰ 4.8GB

首先以使用 ASUS PCE-AC88 4T4R 網卡的 PC 使用 iperf 測試 「 EA9300 」 的 5GHz 無線網路， ( 圖 1) 反映 EA9300 在 60 秒內平均的傳送及接收速度是 596Mbits/sec ，而另一組指令的測試結果 ( 圖 2 ) 是傳送及接收平均速度為  406 及  392 Mbits/sec 。

( 圖 1)

( 圖 2)

為了測試「 EA9300 」配合 ADATA SATA SSD 256GB 作媒體中心或 NAS 時，以 4.8GB 的檔案在網內無線下載速度可達 72.5MB/s( 圖 3) 、上載可達 61.3MB/s( 圖 4) ，若需要上傳及下載約 4.8GB 的檔案，約 2 分鐘便可完成下載或上載，速度與 IPERF 測試相當吻合。

( 圖 3)

( 圖 4)

LINKSYS 「 EA9300 」三頻無線路由器

售價︰ HK$1,999

查詢︰ Linksys Hong Kong ( +852 3669 4000 )

編輯評語

LINKSYS 「 EA9300 」主要是提供高端的三頻無線網路，雖然確定了硬件上已容許 WAN/LAN Link Aggregation 功能，但是韌體技術也處於測試階段，也表示只需等待韌體更新的來臨，相信網路技術也會有另一番鬥爭。
