2018-01-05
6000sq.ft全覆蓋、AC3900 速度
D-LINK Covr-3902 無線網路延伸系統
文: Matthew Chan / 評測中心


針對不同類型設計的大面積住宅家居,D-LINK 推出首個無線網路延伸系統「Covr-3902」,分別由 4T4R 路由器「Covr-2600R」搭配 2T2R 擴展器「Covr-1300E」所組成,採用 Qualcomm IPQ8065 1.7 GHz 四核心處理器,支援 4T4R MU-MIMO、Smart Steering 及 Seamless Roaming 技術,只需建立一個單一無線網絡 SSID 就能夠覆蓋整個家居。

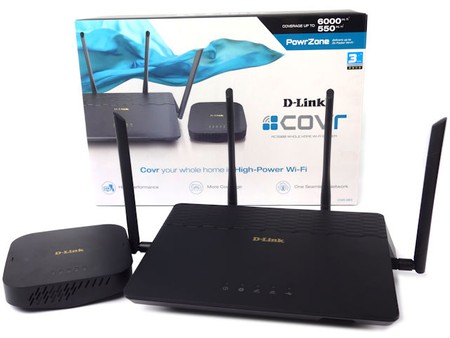

D-LINK COVR AC3900 網路延伸系統

covr-3902



現今大部份住宅都會使用不同厚度的牆身間隔,往往會影響著無線訊號的傳輸,任何大小的住宅都有可能出現無線網絡號死角的問題,為此 D-LINK 推出的無線網路延伸 WiFi 系統「Covr-3902」解決用家們的煩惱,由內建 1.7 GHz Qualcomm 處理器的 4T4R 路由器「Covr-2600R」作為網關,搭配 2T2R 擴展器「Covr-1300E」,更具備 Smart Steering、Smart Connect 及 MU-MIMO 技術,有效擴充及優化整個家居無線網路,消除無線訊號的死角問題。



「Covr-2600R」是「Covr-3902」無線網路延伸 WiFi 系統的主路由器部份,「Covr-2600R」的體積為 287.21mm x 205.86mm x 52.62mm,外殼採用了黑色強化塑膠材質,配以具質感的磨沙表面有效減少靜電的產生,讓路由器表面不會因為運行時產生的靜電占上塵埃,亦可避免機件過熱引起的斷線或當機情況。







covr-3902



「Covr-2600R」設有四支可拆卸的活動式天線,除了提供 4 組串流能力有效提升傳輸速度外,可以方便用家按擺放位置改變天線的指向,擺放的靈活度更高並能夠提高接收力,將無線訊號覆蓋到舊有的死角位置。另外,路由器的機底及機身兩旁都設有足夠的散熱氣孔,為廢熱提供更多的流走渠道,提高路由器的穩定性。





covr-3902covr-3902



「Covr 2600R」的機面設有五顆 LED 指示燈,分別會以綠色 LED 燈顯示路由器 2.4GHz 及 5GHz 的網路頻段運作、互聯網連線、USB 連接及電源情況,出現問題或啟動的時候就會以橙色 LED 作表示,LED 指示燈足夠反映出路由器的一般運作狀況及問題。



covr-3902



Covr 2600R」路由器的機背則設有五個支援 Gigabit Ethernet 的實體接口,分別為 1 組 WAN 和 4 組 LAN,另外亦備有 USB 3.0 接口可配合外置硬碟作 NAS 之用,使路由器的用途更多元化,機身背面亦備有 WPS、Reset 及電源開關的快捷按鈕,方便用家更直接地對路由器進行操作。



Covr 2600R



網絡方面,D-LINK「Covr-2600R」支援 2.4GHz 及 5GHz 雙頻網絡,提供 802.11 b/g/n/ac 傳輸協定,兼容新舊制式的裝置連接,並設有 4T4R 及 MU-MIMO 多使用者多重輸出及輸入技術,優化路由器處於多個使用者同時連線的排程效能。同時可提供最高 800Mbps (2.4GHz) + 1732 Mbps (5GHz) 傳輸速度,總頻寬的理論值高達 2532Mbps (AC2600) 。



covr-3902covr-3902





「Covr-3902」無線網路延伸 WiFi 系統的延伸器部份「Covr-1300E」,同樣採用黑色磨沙面的強化塑膠外殼,體積為 134mm x 134mm x 32.6mm,配合相對細小的四方式設計,更易於用家將「Covr-1300E」隱藏起來,達致擴展無線網路於無形。「Covr-1300E」的四邊預留了相同大小的散熱氣孔,就算將延伸器掛在牆身,亦不會阻礙運作時的空氣流動。



covr-3902



「Covr-1300E」的機面同樣設有五顆 LED 指示燈,由左邊起第一顆 LED 會以綠色燈表示正常連作、黃色燈表示啟動中,第二顆和第三顆 LED 燈主要顯示延伸 2.4GHz 及 5GHz 的網路,至於第四顆和第五顆的 LED 燈則反映「Covr-1300E」本機轉發的 2.4GHz 及 5GHz 頻段的無線網路。「Covr-1300E」主要作為無線網路延伸器,Web 介面不設有任何進階的管理功能,方便新手用家進行管理簡單的家中網路架建。



covr-3902



「Covr-1300E」的背面同樣提供了 Reset、WPS、WiFi 及電源開關快捷鍵,用家可按情況及需求來延伸無線信號。另外,更設有兩個組支援 Gigabit Ethernet 的實體 LAN 連接埠,除了為無線網路提供擴充的性能外,更可離主路由器較遠、為需要穩定連線的產品提供另一個解決方案。



covr-3902





D-LINK 「Covr-1300E 」支援 IEEE 802.11a/b/g/n/ac 無線網絡協定,最高網速可達 [email protected] + [email protected] ,支援 2T2R MU-MIMO 技術,優化同時處理多種連線的查詢能力,從而提升訊號在多人連線時的穩定性。



covr-3902covr-3902



6000Sq.ft全覆蓋、無縫信號漫遊





D-LINK「Covr-3902」主要針對大型的住宅家居的無線網路延伸方案,包括單層單位、覆式/三層或以上的村屋或較為寬闊的室內環境,「Covr-3902」無線網路延伸系統總覆蓋可達6000 sq.ft,如超過6000sq.ft範圍建議添置多一台「Covr-1300E」作延伸之用,非常適合主力牆較多和多層數的村屋用戶使用。



另外,「Covr-3902」無線網路延伸系統更支援無縫漫遊功能,如用家漸漸遠離「Covr-2600R」的無線信號覆蓋範圍,主路由器便會就無線信號接收的強弱、將信號無縫漫遊到較近的「Covr-1300E」,信號的過渡期間不會對旗下已連線的產品造成任何影響,讓用家的活動空間從此不受無線信號的覆蓋所限制。



輕鬆簡易連接



D-LINK 的無線網路延伸系統「Covr」支援簡易設置功能,用戶只需確保「Covr-2600R」的電源及網線已接好無誤及「Covr-1300E」已正常啟動,便可由 Brower 進入網頁介面。進入路由器的 Web 介面便會即時啟動「Covr Extender」安裝精靈,而搜索及連接 Extender 的整個過程只需數十秒,隨後填上 WiFi 的 SSID 名稱、密碼及 Extender 的管理密碼便可。



Covr-3902

連結步驟整個過程只需一分鐘便完成



Airtime Fairness 公平傳輸時間技術

Covr-3902

透過路由器的「 Airtime Fairness 」公平傳輸時間技術能夠打破使用新或舊式網路技術的界限,給予每部裝置都享有相同的傳輸時間,不論使用舊式網路技術的裝置或距離較遠的產品,也不會影響到同一網路下的其他裝置,提升家居無線網路的容量及減少舊式產品帶來的干擾或影響。



拆解 D-LINK COVR-3902 WiFi 系統 ( Covr-2600R )

covr-3902



拆開 D-LINK「Covr-2600R」的機殼後,會看到路由器的 PCB 主要被兩塊大面積的散熱鋁金屬緊緊夾著,以適當的壓力帶走主處理器、副處理所產生的廢熱,可見 D-LINK 在散熱效能下了不少的功夫。同樣地,D-LINK 更為內部的 WiFi SoC 及功率放大器加入抗干擾屏蔽,令無線網路的信號傳遞更加穩定、具有更擴闊的覆蓋範圍。



移除所有抗干擾屏蔽後,直接看到「Covr-2600R」主路由器採用 Qualcomm IPQ8065 四核心處理器、另外配合一顆 QCA8337 及兩顆 QCA9886 作為輔助、平均地分擔 IPQ8065 在無線及有線連接的功耗,讓處理器可集中功耗於處理網路封包、避免顧此失彼而影響整個網路的暢順。



covr-3902covr-3902



IPQ8065 是 Qualcomm 28NM 制程生產四核心處理器、結合雙核 Qualcomm Krait CPU ( 1.7 GHz ) 及雙核 800 MHz 網絡子系統 ( NSS ),以加速數據包處理。 IPQ8065 還具有 PHY-agnostic 設計和多種外設接口,可在各種家庭網絡產品中實現最大的設計靈活性。



covr-3902

Qualcomm 28nm IPQ8065



IPQ8065 屬於 Qualcomm Atheros 平台晶片,核心最高時脈為 1.7GHz,最高支援 1GB DDR3L 系統記憶體、擁有三條 PCIe 2.0 通道、支援 USB3.0 x 2、更內建了 Gigabit Ethernet Switch 引擎,並提供 5 個 Gigabit Ethernet 接口 (1 WAN + 4 LAN / 5LAN)。



為了應付更大的網絡封包處理量, D-LINK 「Covr-2600R」內建兩顆 NANYA DDR3L 128MB DDR3L 記憶體及一顆 Micron MT29F1G08ABBEAH4 提供高達 128MB 的總系統記憶體,總共有 384MB 記憶體。另外,快閃記憶體選用非揮發性閃存「 Macionix MX25U3235FM2I-10G」,總容量為 32Mb 。



covr-3902covr-3902

NANYA NT5CC64M16GF-D1 DDR3L 128MB  記憶體兩顆

covr-3902covr-3902

Macionix MX25U3235FM2I-10G 32Mb、Micron MT29F1G08ABBEAH4 128MB



Qualcomm QCA9984 是一顆優質的 WiFi 晶片,主要幫助優質的 WiFi 路由器,網關、機頂盒及範圍擴展器支援更多設備和更高要求的連接家庭應用。QCA9984 特色在於支援雙頻 4x4 MU-MIMO 技術,提供高達 1.7 Gbps 的峰值數據速率,並使用多用戶 MIMO 在日益擁擠的網絡上保持快速連接。



covr-3902

Qualcomm QCA9984



QCA9984 支援 802.11ac Wave 2 b/g/n/ac、2.4GHz 及 5GHz 頻段的無線網路,支持 20/40/80/160 MHz 和 80MHz + 80MHz 通道,可以在近距離處將容量翻倍。另外,QCA8337 是一款高度集成的七端口千兆以太網交換機,帶有無阻塞交換機結構,具有 2048 個 MAC 地址的高性能查找單元,以及四流量類別質量服務(QoS)引擎,令路由器可靈活地支援各種網絡應用。



covr-3902covr-3902

Qualcom QCA9984 及 QCA8337



拆解 D-LINK Covr-1300E 擴展器

covr-3902

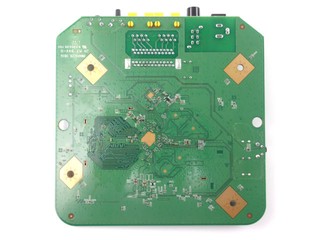

拆開 D-LINK「Covr-1300E」的機殼後,發現「Covr-1300E」設有兩支內置式天線,並配合螺絲安置在金屬散熱片上,而體積較小的「Covr-1300E」同樣採用底、面兩塊散熱鋁金屬作主要散熱,也體會到 D-LINK 相當看重路由器的溫度問題。



covr-3902covr-3902



移除抗干擾屏蔽後,會看到「Covr-1300E」選用了 Qualcomm Atheros 平台晶片,核心採用了 Qualcomm IPQ 4018 Wave-2 802.11ac SoC 晶片,整合了 ARM Cortex A7 四核心處理器,核心時脈為 717MHz,主要處理 2.4GHz 、 5GHz 雙頻段網路及 USB 3.0、LCD、SD/eMMC多聲道音頻、 LTE 等等,並且支援 2x2 MIMO (2-stream) 架構,來連接對外的無線產品。



covr-3902

Qualcomm IPQ4018



IPQ4018 SoC 晶片已具備支援三頻段網路,而「Covr-1300E」處理雙頻段網路的能力足夠有餘,D-LINK「Covr-1300E」可以提供 [email protected] + [email protected],合共最高提供 AC1300Mbps 速度,支援 2T2R MU-MIMO 技術,可同時處理多個無線連線要求提升排程效能,加上設有 Beamforming 技術令無線信號的傳輸更加穩定。

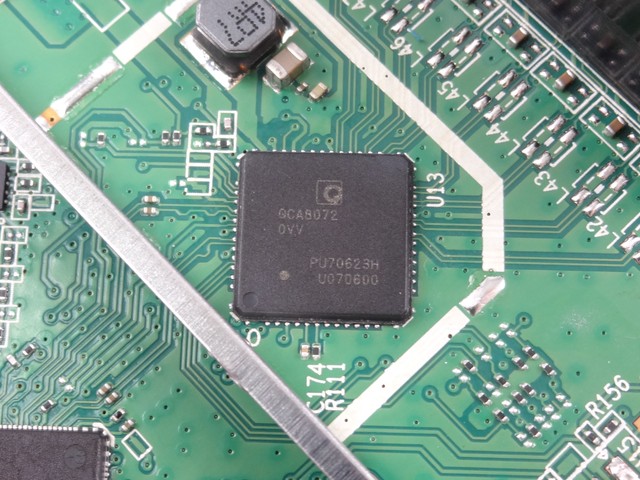

Qualcomm IPQ4018 Soc 晶片除了內建 Gigabit Ethernet Switch 引擎外,還配合 Qualcomm QCA8072 Gigabit MAC 晶片,主要處理 2 個 Gigabit Ethernet LAN 接口 ,並提供 Port Switching 及 Port Mirroring 功能。



covr-3902

Qualcomm QCA8072

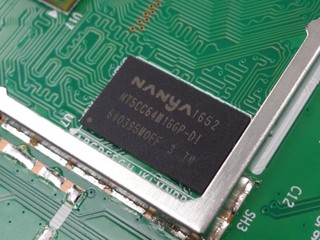

因應大量資料傳輸的使用需求及配合高性能 SoC 處理器, D-LINK「Covr-1300E」加入了一顆 NANYA NT5CC64M16GF-D1 DDR3L 記憶體顆粒,提供 128MB 系統記憶體,快閃記憶體也沿用了非揮發性閃存「Macionix MX25U3235FM2I-10G」,總容量為 32Mb 。



covr-3902covr-3902

NANYA NT5CC64M16GF-D1 DDR3L 128MB、Macionix MX25U3235FM2I-10G 32Mb





效能評測︰



測試點:距離 D-Link「 Covr-3902 」約十米作測試點 (1)、以測試點 (1) 放置「Covr-1300E」,再以距離測試點 (1) 十米作測試點 (2)

測試軟件: iperf3

( 圖 1 、 3 )command : iperf3 -c IP -i 10 -t 60 -w 100m

( 圖 2 、 4 )command : iperf3 -c IP -P4 -t60

產品: ASUS PCE-AC88 4T4R 網卡

路由器: D-Link「 Covr-3902 」的 5GHz 頻段



首先以使用 ASUS PCE-AC88 4T4R 網卡的 PC、再於測試點(1)使用 iperf 測試 D-LINK「Covr-3902」Covr-2600R 的 5GHz 無線網路, ( 圖 1 ) 反映 「Covr -2600R」 在 60 秒內平均的傳送及接收速度是 790 Mbits/sec ,而另一組指令的測試結果 ( 圖 2 ) 是傳送及接收平均速度為 825 Mbits/sec ,測試結果反映出如用家處於 4T4R 路由器的 Power Zone 的覆蓋箱圍內,「Covr-2600R」的速度也有相對的保証。



Covr-3902

圖1

Covr-3902

圖2



另外,同樣測試點 (1) 設置「Covr-1300E」擴展器、在測試點 (2) 以同樣的 iperf3 指令作測試由「Covr-1300E」所轉發出來的 5GHz 頻段的無線信號,(圖3) 反映 「Covr -1300E」在 60 秒內平均的傳送及接收速度是 242 Mbits/sec,而以另一組指令作測試 (圖4) 反映以 10 秒作節點測試「Covr-1300E」,結果傳送及接收平均速度分別為 252Mbits/sec 及 238 Mbits/sec。



Covr-3902

圖 3

Covr-3902

圖 4



編輯評語︰



D-Link「Covr-3902」分別以路由器與擴展器作延伸無線網路的解決方案,當中主路由器部份「Covr-2600R」的硬件規格及性能也能與市面的高階路由器看齊,再配合 2T2R 擴展器「Covr-1300E」有效擴充及優化整個家居無線網路,也是 Mesh Network 以外相當可靠的延伸方案。

文: Matthew Chan/評測中心
