主流級 Z370 電競大板
MSI Z370 TOMAHAWK 主機板
文: John Lam / 評測中心


想平玩 Coffee Lake 處理器!? 不妨考慮 MSI 主流級「Z370 TOMAHAWK」主機板,擁有 10 相軍規數位供電設計、INTEL Gigabit Ethernet 、 USB 3.1 高速連接埠及 Audio Boost 音效模組,針對記憶體加入DDR Boost記憶體線路優化,支援高達 DDR4-4000+ XMP 記憶體速度。



MSI Z370 TOMAHAWK



Z370T



「Z370 TOMAHAWK」是MSI Z370的主流級電競大板,以高性價比、高耐久度作賣點,它可以說是「Z370 Gaming Pro CARBON AC」的孖生兄弟,兩者共用相同 PCB 設計,刪去802.11ac 2T2R無線網絡、簡化Audio Boost音效模組、M.2 Shield散熱器等非核心功能,令售價更平易近人、性價比更高。



Z370TZ370T



MSI「 Z370 TOMAHAWK 」主機板採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm ,有別於「 Gaming Pro CARBON AC」的碳纖紋理造型,TOMAHAWK採用金屬灰、黑配色並在 PCB 上加入簡單圖案線條, I/O Armor 配搭巨型鋁合金散熱器,營造專業穩重外觀風格。







Socket 1151v2 處理器



Z370T



採用全新 LGA 1151v2 處理器介面,雖然外觀上與舊有 Socket 1151 處理器相同,但腳位定義作出了改動,增加了 18 個 VCC 供電及 14 個 VSS 接地腳位,以滿足更多核心對供電的需求,只支援全新「 Coffee Lake 」 微架構、第 8 代 Intel Core 系列處理器,無法兼容舊有 Skylake 及 Kaby Lake 微架構產品。



Intel 8th Gen Core Processor Family

 ProcessCores/ThreadsL2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockPrice
Intel Core i7-8700K14nm6/121.5MB12MB3.7GHz4.7GHz95WUHD Graphics 630 (GT2)1.2GHz$359
Intel Core i7-870014nm6/121.5MB12MB3.2GHz4.6GHz65W×UHD Graphics 630 (GT2)1.2GHz$303
Intel Core i5-8600K14nm6/61.5MB9MB3.6GHz4.3GHz95WUHD Graphics 630 (GT2)1.15GHz$257
Intel Core i5-840014nm6/61.5MB9MB2.8GHz4GHz65W×UHD Graphics 630 (GT2)1.05GHz$182
Intel Core i3-8350K14nm4/41MB8MB4.0GHz×91WUHD Graphics 630 (GT2)1.15GHz$168
Intel Core i3-810014nm4/41MB6MB3.6GHz×65W×UHD Graphics 630 (GT2)1.1GHz$117



受惠於 Intel 第三代 14nm++ 制程及晶片線路重新佈局, Coffee Lake 微架構是 Intel 首代主流處理器搭載 6 核心配置,加上核心時脈的提升,成為近代 Intel Core 主流級型號性能提升幅度最大的世代交替。



當中最高階的 Core i7-8700K 處理器 Boost Clock 高達 4.7GHz ,是 Intel 目前為止預設 Boost Clock 最高的產品, 所有支援 Turbo Boost 的型號均達 4GHz 或以上平,時脈的提升帶來更直接的性能提升。

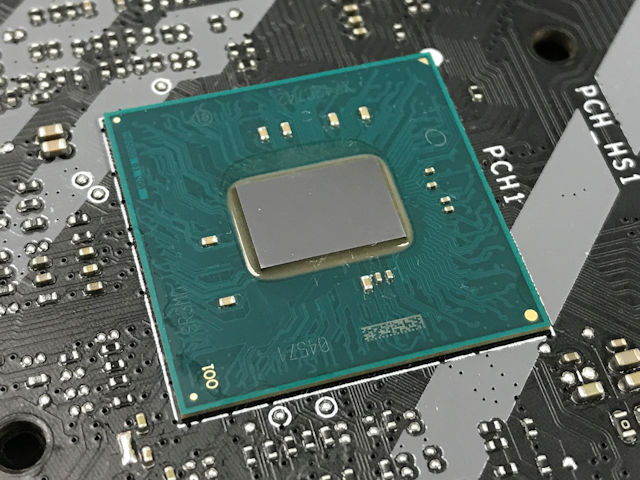

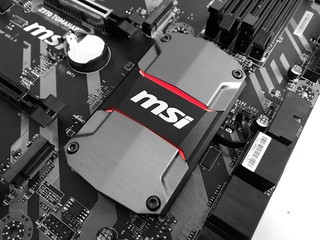

Intel Z370系統晶片



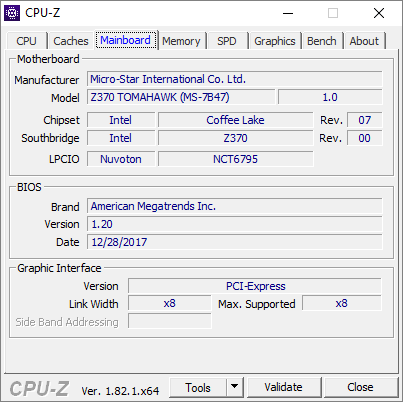

採用 Intel 新一代 Z370 系統晶片,基本上「 Z370 」在硬體設計層面上與「 Z270 」系統晶片完全相同,只有儲存技術提升至 Rapid Storage Technology 16 版本,並支援 CPU PCIe Lanes 的 NVMe SSD 組成 RAID 0 模式,但這些功能提升並非由晶片層面提供。



Z370T



沿用 DMI 3.0 (Direct Media Interface) ,處理器與晶片組之間採用 4 個 PCIe 3.0 Lanes 連接,傳輸頻寬為 3.94GB/s ,內建 30 個 Flexible I/O 可提供最高 24 個 PCIe 3.0 Lanes 、最高可達 8 個 SATA 3.0 及最高 10 個 USB 3.0 接口,但其實這些接口均來自 30 個 Flexible I/O Port ,實際規格則視乎主機板廠商的設計而定。







DDR4 Boost優化、支援DDR4-4000+ XMP



Z370T



記憶體方面, MSI Z370 TOMAHAWK主機板備有 4 條 DDR4 DIMM 插槽,支援 Dual Channel 雙通道記憶體技術、 non-ECC 未緩衝處理記憶體、 Intel Extreme Memory Profile (XMP) 技術,最高可達 DDR4 4000 XMP 記憶體速度,最大 64GB 記憶體容量。



Z370TZ370T



MSI 特別在記憶體部份加入了「 DDR4 Boost 」電路隔絕設計,可幫助記憶體在運作更高的存取速度下更穩定,同時經優化的線路可隔離記憶體電路與其他元件干擾的可能,有效提升系統與儲存裝置的穩定性。此外,在記憶體插槽旁邊提供「 EASY XMP LED 」,當 XMP 記憶體成功啟動, XMP LED 指示燈會顯示當前的運作狀況,方便用家進行辨識。







10相數位供電設計



Z370T



PWM 供電設計方面,「 Z370 TOMAHAWK 」具備 10 相數位供電設計,每相供電平均分攤 CPU vCore 電流負載,不但可降低每一相數的溫度、提升壽命,採用 UPI uP95080 控制晶片配搭 UPI uP1961S 相位倍增晶片,每顆供電由 2 顆 UBIQ  QN3107及兩顆 UBIQ QN3103 構成。



Z370GPCZ370T

(左) UPI uP95080 PWM 控制晶片  (右) UBIQ QN3107 + QN3103 MOSFET



採用金屬製全封閉式電感、 10K 小時黑金固態電容,可使供電時所產生的雜訊及損耗更加少,除了提供系統穩定及充裕的超頻能力外,還可以使主機板於長期超頻下仍能承受壓力,增加組件耐久力。



Z370GPCZ370GPC

( 左 ) 10K 小時固態電容 ( 右 ) 金屬全封閉電感







3組PCIe繪圖接口

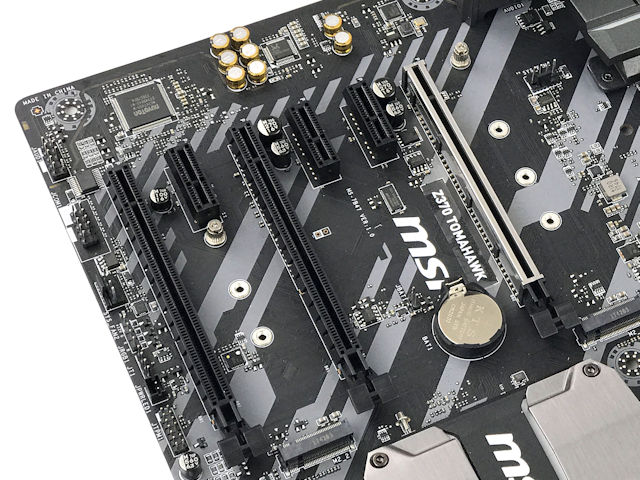

主機板提供 3 組 PCIe x16 擴充槽,為應付高階繪圖卡身重量,最主要的PCIE_1加入「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更高貴。



Z370T



繪圖卡接口配置方面,透過 CPU PCIe Lanes 支援 1 組 x16 Lanes ,另透過 Z370 系統晶片提供 1 組 x4 Lanes及1組x1 Lanes,可支援AMD CrossFireX 但不支援NVIDIA SLI繪圖卡加速技術。



PCIe Slot Configurations

 PCIe1PCIE2PCIe3PCIe4PCIe5PCIe5
x16x1x1
x4x1x1







支援HDMI 1.4b、D-DVI雙屏同時輸出



Z370T



內建顯示輸出方面,「Z370 TOMAHAWK 」主機板提供了最常見的  DVI 及 HDMI 接連埠,可支援雙屏幕同時輸出,其中 HDMI 介面支援 4K 解析度 4096 x 2160 @ 30Hz 或 2560 x 1600 @ 60Hz , D-Sub 及 DVI 介面則最高支援 1920 x 1200 @ 60Hz 。





Intel Gigabit Ethernet網絡



Z370IZ370T



網絡連接方面,「 Z370 TOMAHAKW 」主機板內建 Intel i219V Gigabit Ethernet PHY 網絡晶片,支援 Wake-On-LAN 、 PXE 功能,其先進的中斷處理有助降低 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推荐。







雙 Ultra M.2 介面 + 6 個 SATA 6Gbps 接連埠



Z370T



儲存方面,主機板提供兩組 Ultra M.2 介面,均支援 PCIe Gen3 x4 或 SATA3 6Gb/s ,最高傳輸速度可達 32Gbps ,可支援 NVMe 及 Intel Optane 技術的 SSD 產品,兩組 M.2 SSD 亦可以組成 RAID 陣列,位於 CPU 附近的 Ultra M.2 介面最高可支援 M.2 22110 規格、另一組 Ultra M.2 介面則可支援最高 M.2 2280 規格。惟 M.2 插槽跟 SATA 接口共用通道,故此當 M.2 插槽在使用中的時候其相關的 SATA 接口將自動停用。



Z370T

MSI「Z370 TOMAHAWK 」主機板提供了 6 組 SATA III 6Gbps 傳輸介面,支援 Intel Rapid Storage 16 技術提供了 RAID 0 、 1 、 5 、 10 模式。







Audio Boost音效模組



Z370T



音效方面,MSI「Z370 TOMAHAWK」採用Audo Boost音效模組,採用Realtek ALC892 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形( BF )和降噪( NS )等技術,95dB 訊噪比 (SNR) 音效輸出品質 及 90dB 訊噪比的錄音品質,配搭高品質Nippon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。







MSI MYSTIC LIGHT RGB光效控制



MSI Z370 GAMING PRO CARBON AC



燈光效果方面, Z370 TOMAHAWK 支援 MYSTIC LIGHT RGB 光效同步,在主機板底下背光及系統晶片加入RGB LED 顆粒,支援高達 10 種不同特效,讓玩家打造自己喜愛的 RGB 燈光效。



Z370TZ370T

系統晶片與主機板底部四週加入RGB LED顆粒



設有 AURA RGB 燈條插座,支援標準 5050 RGB LED 燈條及相容 AURA RGB 的週邊裝置,電壓輸出為 12V 2A ,只要接上 4 針腳 Aura RGB 燈條插座,就能透過軟體能與主機板同步 RGB LED 效果。





MSI Z370 TOMAHAWK主機板

售價︰HK$1,450

查詢︰Felton (2273-8393)
