GIGABYTE 推出「B450 AORUS Gaming 3 WiFi」主機板登場,搶攻主流級電競玩家市場,採用全新 Intel H370 系統晶片,相較 Z370 型號少了 CPU 及Memory OC 功能,但系統晶片追加 CNVi WiFi MAC 無線網絡及 3 個原生 USB 3.1 Gen 2 連接埠,令週邊功能性更強、性價比更高。
GIGABYTE H370 AORUS Gaming 3 WiFi
收到 GIGABYTE 送測的 Intel H370 主機板樣本,型號為「H370 AORUS Gaming 3WiFi」,屬於 H370 系列中的旗艦級電競型號,擁有 10 相 Hybrid Digital 數位供電、華麗的 RGB Fusion 燈光效果,升級 ALC1220-VB Codec 晶片令音效品質更上一層樓,更具備新一代 Intel Wiress AC-9560 CNV i模組,支援全新 802.11ac Wave 2 2T2R 規格、最高可達 1.7Gbps 無線連線速度,豐富齊備的週邊功能掛帥,適合不打算超頻的遊戲玩家們。

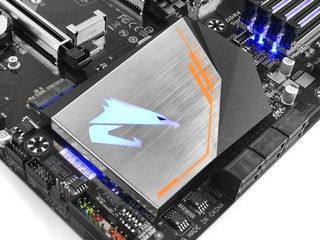

GIGABYTE「H370 AORUS Gaming 3 WiFi」主機板採用 ATX Form Factor 規格,尺寸為 30.5cm x 24.4cm,黑、銀主色配搭橘色線條襯托,型酷的 I/O Cover 設計加上巨型 PWM、系統晶片散熱器,加入 M.2 SSD 散熱器設計,非常經典的 AORUS 電競風格。
支援 Intel Socket 1151v2 處理器
採用全新 LGA 1151v2 處理器介面,雖然外觀上與舊有 Socket 1151 處理器相同,但腳位定義作出了改動,增加了 18 個 VCC 供電及 14 個 VSS 接地腳位,以滿足更多核心對供電的需求,只支援全新「 Coffee Lake 」 微架構、第 8 代 Intel Core 系列處理器,無法兼容舊有 Skylake 及 Kaby Lake 微架構產品。
受惠於 Intel 第三代 14nm++ 制程及晶片線路重新佈局, Coffee Lake 微架構是 Intel 首代主流處理器搭載 6 核心配置,加上核心時脈的提升,成為近代 Intel Core 主流級型號性能提升幅度最大的世代交替。
Intel 8th Gen Core Family
Process | Cores/ Threads | L2 | L3 | Base Clock | Boost Clock | TDP | OC Unlock | IGP | GPU Clock | Memory Support | |
Intel Core i7-8700K | 14nm | 6/12 | 1.5MB | 12MB | 3.7GHz | 4.7GHz | 95W | √ | UHD Graphics 630 (GT2) | 1.2GHz | DDR4-2666 |
Intel Core i7-8700 | 14nm | 6/12 | 1.5MB | 12MB | 3.2GHz | 4.6GHz | 65W | × | UHD Graphics 630 (GT2) | 1.2GHz | DDR4-2666 |
Intel Core i5-8600K | 14nm | 6/6 | 1.5MB | 9MB | 3.6GHz | 4.3GHz | 95W | √ | UHD Graphics 630 (GT2) | 1.15GHz | DDR4-2666 |
Intel Core i5-8600 | 14nm | 6/6 | 1.5MB | 9MB | 3.1GHz | 4.3GHz | 65W | × | UHD Graphics 630 (GT2) | 1.15GHz | DDR4-2666 |
Intel Core i5-8500 | 14nm | 6/6 | 1.5MB | 9MB | 3.0GHz | 4.1GHz | 65W | × | UHD Graphics 630 (GT2) | 1.10GHz | DDR4-2666 |
Intel Core i5-8400 | 14nm | 6/6 | 1.5MB | 9MB | 2.8GHz | 4GHz | 65W | × | UHD Graphics 630 (GT2) | 1.05GHz | DDR4-2666 |
Intel Core i3-8350K | 14nm | 4/4 | 1MB | 8MB | 4.0GHz | × | 91W | √ | UHD Graphics 630 (GT2) | 1.15GHz | DDR4-2400 |
Intel Core i3-8300 | 14nm | 4/4 | 1MB | 6MB | 3.6GHz | × | 65W | × | UHD Graphics 630 (GT2) | 1.1GHz | DDR4-2400 |
Intel Core i3-8100 | 14nm | 4/4 | 1MB | 6MB | 3.6GHz | × | 65W | × | UHD Graphics 630 (GT2) | 1.1GHz | DDR4-2400 |
當中,當中最高階的 Core i7-8700K 處理器 Boost Clock 高達 4.7GHz ,是 Intel 目前為止預設 Boost Clock 最高的產品, 所有支援 Turbo Boost 的型號均達 4GHz 或以上,時脈的提升帶來更直接的性能提升。
Intel 8th Gen Pentium Gold Family
Process | Cores/ Threads | L2 | L3 | Base Clock | Boost Clock | TDP | OC Unlock | IGP | GPU Clock | Memory Support | |
Pentium Gold G5600 | 14nm | 2/4 | 512KB | 4MB | 3.9GHz | × | 54W | × | UHD Graphics 630 (GT2) | 1.1GHz | DDR4-2400 |
Pentium Gold G5500 | 14nm | 2/4 | 512KB | 4MB | 3.8GHz | × | 54W | × | UHD Graphics 630 (GT2) | 1.1GHz | DDR4-2400 |
Pentium Gold G5400 | 14nm | 2/4 | 512KB | 4MB | 3.7GHz | × | 54W | × | UHD Graphics 610 (GT1) | 1.05GHz | DDR4-2400 |
新增 5 款入門至低階 Coffee Lake 型號,包括 Pentium Gold G5600、Pentium Gold G5500 及 Pentium Gold G5400,以及 Celeron G4920、Celeron G4900,續漸取代舊有的 Pentium G4600 系列與 Celeron G3900 系列。
Intel 8th Gen Celeron Family
Process | Cores/ Threads | L2 | L3 | Base Clock | Boost Clock | TDP | OC Unlock | IGP | GPU Clock | Memory Support | |
Celeron G4920 | 14nm | 2/2 | 512KB | 2MB | 3.2GHz | × | 54W | × | UHD Graphics 610 (GT1) | 1.05GHz | DDR4-2400 |
Celeron G4900 | 14nm | 2/2 | 512KB | 2MB | 3.1GHz | × | 54W | × | UHD Graphics 610 (GT1) | 1.05GHz | DDR4-2400 |
全新 Intel H370 系統晶片
採用 Intel 全新 H370 系統晶片,定位主流級用家市場,相較效能級 Intel Z370 系統晶片,刪減了處理器及記憶體超頻功能,不具備處理器倍頻選項及 BCLK 調整功能,無法發揮 K 系列處理器的不鎖倍頻功能,而且記憶體速度只支援最高 DDR4-2400/2666,適合不打算超頻的 Non-K 型號處理器用家。
此外,Intel H370 系統晶片僅提供 PCIe x16 繪圖卡配搭,並不提供多繪圖卡支援,系統晶片 PCIe Lanes 總數亦由 24 個減至 20 個,RST PCIe Storage 支援數目亦由 3 組減至 2 組。
Intel 300 Series Chipset Comparison
Z370 | Q370 | H370 | B360 | H310 | |
CPU OC Support | Yes | No | No | No | No |
CPU PCIe Configuration | 1x16 2x8 x8+2x4 | 1x16 2x8 x8+2x4 | 1x16 | 1x16 | 1x16 |
IGP Output Ports/Pipes | 3/3 | 3/3 | 3/3 | 3/3 | 3/2 |
Memory Channels / DIMMs Support | 2/4 | 2/4 | 2/4 | 2/4 | 2/2 |
Memory OC Support | Yes | No | No | No | No |
Optane Support | Yes | Yes | Yes | Yes | No |
CNVi WiFi Mac Support | No | Yes | Yes | Yes | Yes |
Max HSIO Lanes | 30 | 30 | 30 | 24 | 14 |
Total USB Port | 14 | 14 | 14 | 12 | 10 |
USB 3.1 Gen 2 | 0 | 6 | 4 | 4 | 0 |
USB 3.1 Gen 1 | 10 | 8 | 8 | 6 | 4 |
Max PCIe Lanes | 24 Lanes Gen3 | 24 Lanes Gen3 | 20 Lanes Gen3 | 12 Lanes Gen3 | 6 Lanes Gen2 |
Rapid Storage Support | Yes | Yes | Yes | Yes | Yes |
RST for PCIe Storage | 3 | 3 | 2 | 1 | 0 |
Total SATA Ports | 6 | 6 | 6 | 6 | 4 |
RST RAID Support | Yes | Yes | Yes | No | No |
vPro Support | No | Yes | No | No | No |
不過,Intel H370 系統晶片並非「Z370」的功能閹割版本,晶片內部經重新設計,部份規格甚至優於 Z370,包括原生 USB 3.1 Gen2 支援,提供 4 個 USB 3.1 Gen2 10Gbps 連接埠,內建 802.11AC Wave2 CNVI WiFi MAC 功能,可提供低成本 WiFi 無線連接方案。
支援最高 DDR4-2666 速度
記憶體支援方面,「H370 AORUS Gaming 3 WiFi」主機板提供 4 個 DDR4 DIMM 插槽,支援 Dual Channel 記憶體技術與 Intel XMP 2.0 記憶體技術,最高可支援 64GB 記憶體容量,PCB 右下角設有 XMP 指示燈,提醒用家 XMP 技術是否啟用中。
主流級Intel H370 平台最高支援 DDR4-2400/2666 倍頻設定,視乎所配搭的處理器型號而定,雖然已較上代 Intel H270 平台最高支援 DDR4-2133/2400有少許提升,但對比效能級不鎖記憶體倍頻,最高提供 DDR4-8400 倍頻設定,記憶體性能存在一定差異。
為防止安裝施力過重令 PCB 變形導致接觸不良,「 H370 AORUS Gaming 3 WiFi 」加入不鏽鋼記憶體插槽設計,單件全包覆式不鏽鋼防護插槽,能大幅強化 DIMM 插槽強度外,還能降低記憶體模組的電磁干擾,插槽之間加入 LED 導光條,運作時會發出 RGB 燈效,非常型酷。
Intel H370 Memory Speed Support | |
Intel Core i7 Series | DDR4 800~2666 |
Intel Core i5 Series | DDR4 800~2666 |
Intel Core i3 Series | DDR4 800~2400 |
Intel Pentium Gold Series | DDR4 800~2400 |
Intel Celeron Series | DDR4 800~2400 |
10 相 Hybrid Digital 供電設計
作為 AORUS 電競系列一員,GIGABYTE「H370 AORUS Gaming 3 WiFi」主機板供電設計絕不馬虎,具備 8+2 相 Hybrid Digital 數位供電設計,其中 8 相位獨立負責 CPU vCore 供電,另外 2 相位則負責 CPU SoC 供電,採用 Intersil 95866 數位 PWM 控制晶片,配搭 ON Semiconductor 4C06N + 4C10N Low RDs(on) MOSFET ,提供精確及更高效率的供電控制。

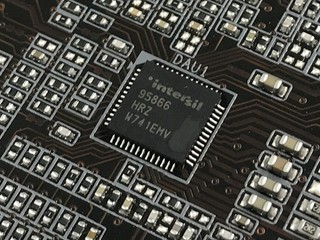

(左) Intersil 95866 VRM 控制晶片 (右) On Semi 4C06N+4C10N MOSFET
GIGABYTE 自家訂制的合金雷電電感,能改善 CPU vCore 電壓供應的穩定性,改善電源轉換減低廢熱產生,配搭台系鈺邦的 5K 系列固態電容,在 105ºC 可具備至少 5 千小時使用壽命,在嚴苛的環境下仍能保持正常運作。
( 左 ) 訂制合金雷電電感 ( 右 ) 台系鈺邦的 5K 系列固態電容
