極豪華!! 16相數位供電
ASROCK X470 TAICHI 主機板
文: John Lam / 評測中心


ASROCK全新「X470 TAICHI」主機板正式登場,以高規格用料、高性價比作賣點,採用新一代 AMD X470 系統晶片,擁有高達16相Super Alloy數位供電,今代追加M.2 SSD散熱器設計、PolyChrome Sync可編程燈效技術,內建INTEL Gigabit Ethernet 、802.11ac WiFi 模組,承襲「太極」陰陽相融風格,追求「規格」、「價格」之間完美平衡。



支援2-Way CrossFire /SLI 加速

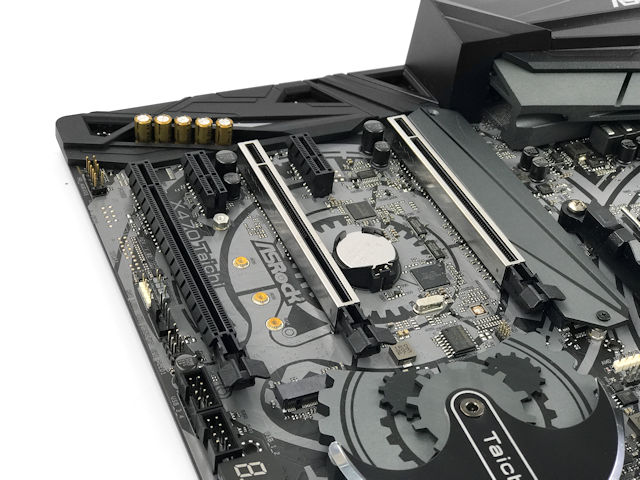

繪圖接口方面,ASROCK「X470 TAICHI」主機板提供了3組PCIe X16接口,其中PCIE1與PCIE3接口由CPU Lanes提供,可提供1組PCIe 3.0 x16或2組PCIe 3.0 x8配置,支援NVIDIA 2-Way SLI及AMD 2-Way CrossFire雙繪圖卡協同加速。PCIE5接口則由X470系統晶片提供PCIe 2.0 x4速度,雖然可用作 AMD 3-Way CrossFire 加速,但接口速度太慢並不建議使用。



X470T

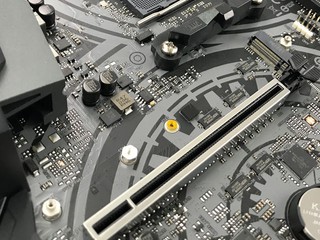

為應付高階繪圖卡身重量,PCIE1與PCIE3繪圖接口加入「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更高貴。



PCIe Slot Configurations

PCIE1_3.0PCIE2_2.0PCIE3_3.0PCIE4_2.0PCIE5_2.0
x16x1x0x1x4
x8x1x8x1x4

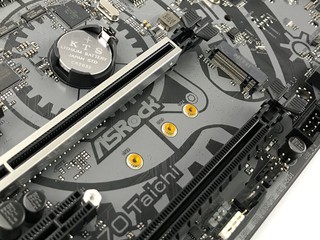

Hyper BCLK Engine II引擎

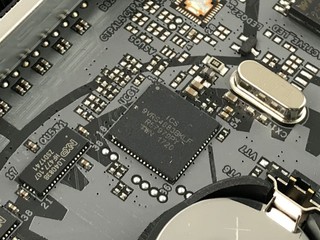

為提升 BCLK 超頻能力, ASROCK 「 X470 TAICHI 」主機板額外加入了 Hyper BCLK Engine II 外部基準頻率產生晶片,相較採用內部 Clockgen 只能固定運算於100MHz BCLK,採用外部 Clockgen 能提供更寬廣的 BCLK 調整範圍及精準的時鐘波形, 能仔細微調頻率搾出 CPU 最大超頻潛力,最高可達至136+MHz BCLK。



X470TX470T

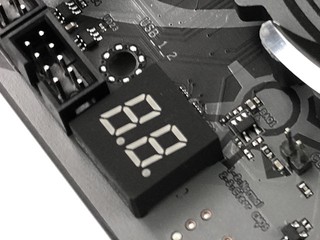

(左) 外部Clockgen提供BCLK超頻  (右) 設有Dr. Debug LED顯示







支援HDMI顯示輸出



ASROCK「X470 TAICHI」定位效能級玩家市場,針對APU繪圖核心僅提供1組HDMI 1.4b輸出介面,最大可共享 2GB 繪圖記憶體,支援最高 4096 x 2160 @ 30Hz 或 2560 x 1600 @ 60Hz 解析度。

X470T





Gigabit Ethernet + 802.11 AC WiFi

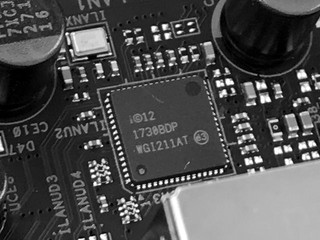

網絡連接方面, ASROCK 「X470 TAICHI 」採用 INTEL i211AT Gigabit Ethernet 晶片,支援 Wake-On-LAN 、 PXE 功能,其先進的中斷處理有助低降 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推荐,備有防雷撃 / 防 ESD 靜電設計避免硬體受損。



X470TX470T

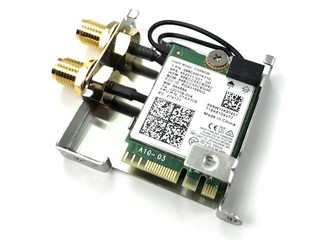

此外, ASROCK 「 X470 TAICHI 」主機板內建 INTEL Dual Band Wireless-AC 3160 WiFi 模組,支援 2.4GHz 、 5GHz 雙頻網絡、 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可達 433Mbps ,同時具備 Bluetooth 4.0 + High Speed Class II 傳輸連接,用作連接智能手機、平板及各種藍芽週邊裝置。







2 組 M.2 介面 + 8 個 SATA 6Gbps 接連埠



X470T



ASROCK 「 X470 TAICHI 」主機板提供了 2 組 M.2 連接埠,M2_1連接埠由CPU Lanes提供,支援 PCIe Gen3 x4 或 SATA 6Gbps傳輸介面,支援NVMe傳送協定、最高傳輸速度可達 32Gbps,最長可支援M.Key 22110規格。今代追加M.2 SSD散熱器設計,能避免M.2 SSD因過熱導致性能下降與不穩。



X470TX470T

(左) M2_1支援PCIe Gen3 x4  (右)  M2_2支援PCIe Gen2 x4



M2_2連接埠由X470系統晶片提供,支援PCIe Gen2 x4或SATA 6Gbps,支援最長 M.2 Key 2280 SSD 產品,最高傳輸速度可達20Gbps,使用後PCIE5接口會被停用。

X470T

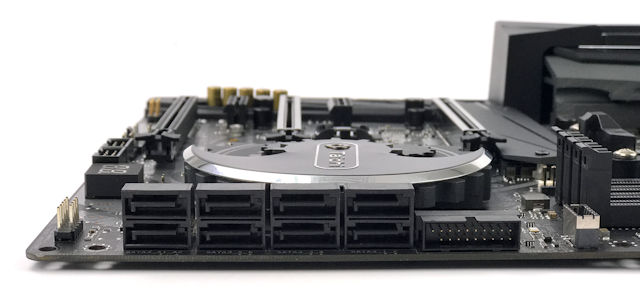

此外,主機板提供 8 組 SATA 6Gbps 連接埠,其中6組由AMD X470系統晶片提供,支援 RAID 0、RAID 1 和 RAID 10 模式及AMDStoreMI加速技術,另外2組則由ASMedia ASM1601 SATA Host 晶片提供。







前置USB 3.1 Gen2連接埠

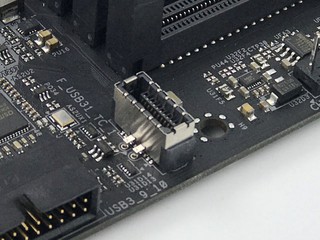

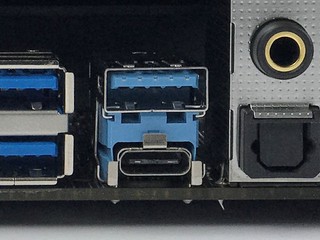

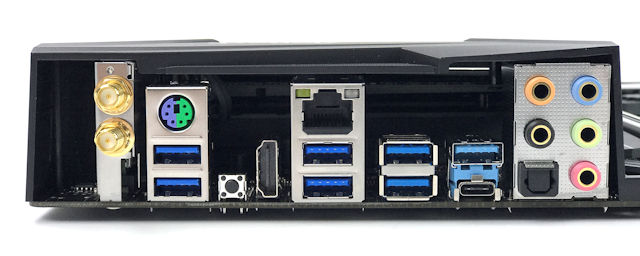

ASROCK「X470 Taichi」主機板透過AMD X470系統晶片,在Back I/O位置提供1組Type A及1組Type C的USB 3.1連接埠,支援最高10Gbps傳輸速度。另內建一顆ASMedia ASM3142 USB 3.1 Host晶片,額外提供1組USB 3.1前置接口,可配合新一代機箱面板提供USB 3.1前置連接埠。



X470TX470T

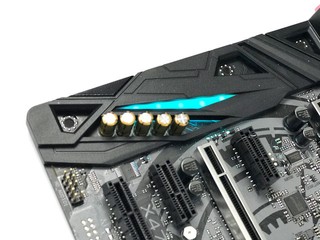

Purity Sound 4音效模組



X470T



音效方面, ASROCK 「X470 TAICHI 」加入Purity Sound 4音效模組,採用新一代高階 Realtek ALC1220 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 及 113dB 訊噪比的錄音品質。



H370PH370P

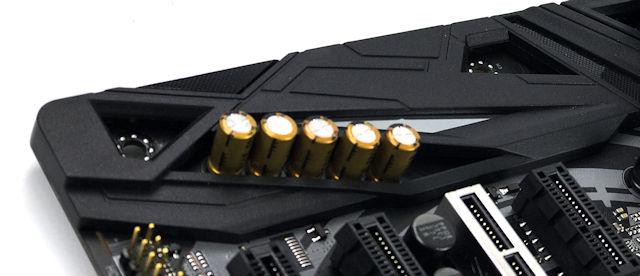

為提升耳機輸出質素加入 Ti NE5532 耳擴放大器晶片,支持高達 600Ω 阻抗耳機、無電容 Direct Drive 技術,音色溫暖保真度高,絕對是耳機發燒友必備。配搭高品質 Nichicon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。







PolyChrome Sync光效技術



X470T

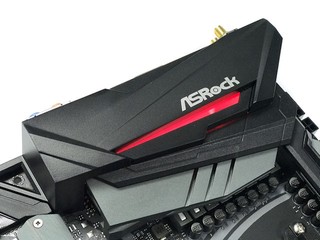

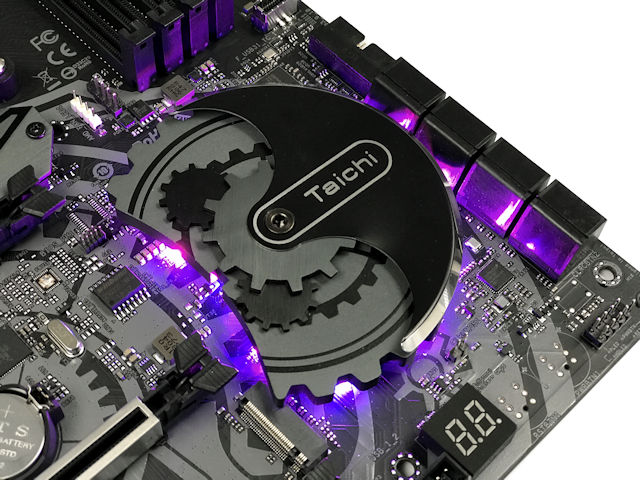

RGB光效方面,ASROCK「X470 TAICHI」主機板分別在系統晶片散熱器、I/O Cover及音效模組位置加入RGB燈光效果,採用支援PolyChrome RGB Sync同步技術,提供三區獨立色彩及模式控制,今代巨輪造型散熱器在燈光效果下變得更加搶眼。



X470TX470T



全新PolyChrome RGB公用程式支援同步週邊RGB裝置,包括散熱器、機箱、記憶體、電源供應器,用家可以到ASROCK官網查看支援PolyChrome Sync的硬體列表,創造更一體化的系統燈光效果。



H370P

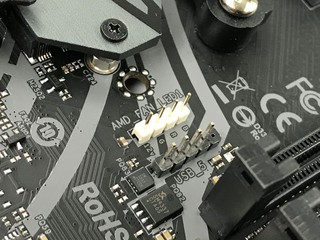

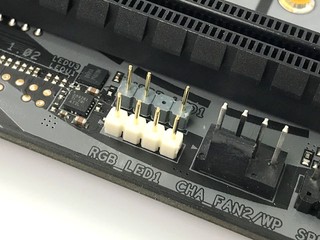

燈條支援方面,除了提供1組AMD Fan LED接口、1組5050標準4-Pin RGB接口外,今代新增WS2812B可編程RGB接口,支援5V、3A最多80顆的WS2812B RGB燈條,提供更豐富的RGB燈光模式,創建自已獨特的照明燈效。



X470TX470T







ASROCK X470 TAICHI主機板

售價︰HK$1,750

查詢︰Felton (2273-8393)



編程評語︰



ASROCK X470 TAICHI主機板以高性價比作賣點,擁有16相數位供電、DSM MOSFET、60A高效電感配搭日系12K電容,用料級數同價位對手中最強,適合追求高穩定及耐久壽命的玩家。今代散熱器巨輪造型更上一層樓,追加了M.2 SSD散熱器設計及PolyChrome Sync燈光控制,值得推荐。
