雙M.2、極致音效
ASUS ROG Strix B450-I Gaming 主機板
文: Angus Wong / 評測中心


ASUS 推出全新「ROG Strix B450-I Gaming」主機板,板子雖小卻五臟俱全,採用AMD新一代B450 晶片組、7相 Digi+ VRM 供電設計,特別針對電競遊戲應用加入「ROG Supreme FX」音效模組,更是少數 B450 Mini-ITX 板具備雙M.2插槽,底部加入 AURA Sync RGB 燈光效果、信仰十足,想打造電競 Mini PC 的玩家絕對不容錯過。



ASUS ROG Strix B450-I Gaming

B450I

為滿足喜歡 Mini PC的電競玩家需求,ASUS推出全新「ROG Strix B450-I Gaming」Mini-ITX主機板,採用全新 AMD B450 系統晶片、擁有 7相 Digi+VRM 數位供電設計,強勁的記憶體超頻能力,可支援DDR4-3600+記憶體速度,更是極少數 Mini-ITX細板具備雙 M.2 PCIe Gen 3 x4介面,加上頂級 Supreme FX 音效模組及AURA Sync RGB燈光效果,規格豐富齊備、麻雀雖小卻五臟俱全。



B450Irog-strix-450i-gaming



「ROG STRIX B450-I Gaming」主機板採用 Mini-ITX Form Factor 規格, 尺寸為 17.0cm x 17.0cm、8層 Layer PCB 設計,採用金屬灰、素黑主題顏色,ASUS特別加入Combo豎卡設計,將M.2 插槽及 SupremeFX 音效模組化,節省佔用 PCB 空間,PCB 底部加入12顆 RGB LED 炫彩燈效,配搭ROG文字圖騰散熱器設計,信仰即時大增。







Socket AM4 處理器接口



採用 AMD Socket AM4 處理器接口,支援新一代 Ryzen 2000 家族、以及舊有 Ryzen 1000 與第 7 代 APU 處理器,據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年,成為 AMD Desktop 入門至效能級平台的統一接口規格,令 Socket AM4 主機板的生命週期相較長,不會因 CPU 換代而被淘汰。



rog strix 450 i



代號 Pinnacle Ridge、AMD 第二代 Ryzen 處理器正式登場,基於經改良的 Zen+ 微架構,改善了 Cache 及記憶體延遲表現,更先進的 12nm LP 制程,令核心時脈進一步提升,更具備全新 Precision Boost 2 及XFR2加速技術,令處理器運算性能較上代明顯提升。



AMD Ryzen 2000 Processor Family

 ModelProcessCodenameCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGPBoost Overdrive/
XFR2 Enhanced

Price

(US$)

Ryzen 3 2200G14nmRaven Ridge4/42MB4MB3.4GHz3.7GHz65W$99
Ryzen 3 2300X12nmPinnacle Ridge4/42MB8MB3.5GHz4.0GHz65W$109
Ryzen 5 2400G14nmRaven Ridge4/82MB4MB3.6GHz3.9GHz65W$149
Ryzen 5 2500X12nmPinnacle Ridge4/82MB8MB3.6GHz4.0GHz65W$159
Ryzen 5 260012nmPinnacle Ridge6/123MB16MB3.4GHz3.9GHz65W$199
Ryzen 5 2600X12nmPinnacle Ridge6/123MB16MB3.6GHz4.2GHz95W$229
Ryzen 7 270012nmPinnacle Ridge8/164MB16MB3.2GHz4.1GHz65W$299
Ryzen 7 2700X12nmPinnacle Ridge8/164MB16MB3.7GHz4.3GHz105W$329



支援新一代 Zen 微架構 APU 產品,核心代號「Raven Ridge」的 AMD Ryzen 2000G 系列,結合第 5 代 Graphics Core Next 架構的 VEGA 繪圖核心,性能直迫入門 3D 繪圖卡,成為 PC 入門遊戲玩家的理想選擇。







AMD B450 系統晶片



rog strix 450 i



採用 AMD 新一代主流級 B450 系統晶片、由 ASMedia 代工設計,今代由 55nm 提升至 40nm 制程,晶片 TDP 由 5.8W 降低至 4.8W。I/O 接口規格與 B350 大致相同,主要分別在於 B450 系統晶片新增了 Precision Boost Overdrive 時脈加速及 AMD Store MI 儲存加速功能。



2700X



AMD 特別針對新一代 Ryzen 2000 系列處理器,修改了系統晶片的電源基礎架構,當 X 版本處理器配搭 AMD 400 系列晶片組,透過主機板提供更精準的系統溫度及供電狀況,Precision Boost Overdrive 能給予更進取的時脈擴展曲線,在多線程運算下能搾出更高的時脈空間。



AMD AM4 Desktop Chipset Comparison

 ChipsetSegmentUSB 3.1
(G2+ G1)
USB 2.0
SATAeSATAPCIe LanesRAIDDual GFXOCStoreMIPrecision
Boost
Overdrive
X470Enthusiast2 + 106628 (Gen2)0,1,10
B450Mainstream2 + 66628 (Gen2)0,1,10
X370Enthusiast2 + 106628 (Gen2)0,1,10
B350Enthusiast2 + 66416 (Gen2)0,1,10
A320Enthusiast1 + 66414 (Gen2)0,1,10



此外,AMD 400 系列晶片組新增了 AMD StoreMI 儲存加速技術,其原理類似 Intel 的 Smart Response 技術,將高速儲存裝置與高容量低速儲存裝置結合,例如將 SSD、HDD、3D XPoint 等儲存裝置,更可撥出不多於 2GB 系統記憶體用作緩存,混合組成單一虛擬儲存磁碟。







支援 DDR4-3600+記憶體速度



rog strix 450 i

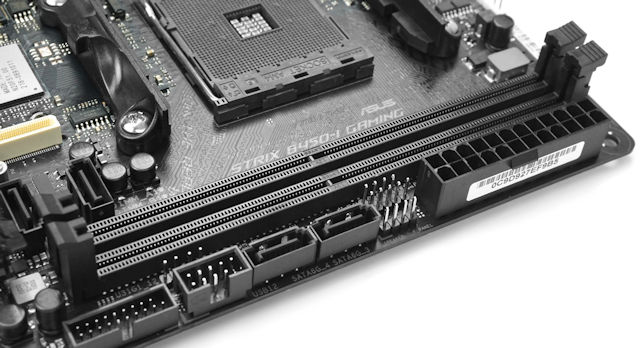

記憶體方面,ASUS「ROG STRIX B450-I Gaming」主機板擁有 2 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術,1 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,系統記憶體最大支援容量為 32GB 。



ROG Strix B450-I GamingROG Strix B450-I Gaming



記憶體速度方面,新一代Ryzen 2000系列的記憶體相容性已大有改善,ASUS「ROG STRIX B450-I Gaming」主機板官方規格支援最高DDR4-3600+ OC,將SOC電壓增加至1.3V左右,已可以最高超頻至DDR4-3866,記憶體超頻能力鶴立雞群。







7相 Digi+ VRM數位供電

rog-strix-450i-gaming





PWM 供電方面,「ROG STRIX B450-I Gaming」主機板採用 7 相供電設計,其中 6 相位獨立負責 CPU vCore 供電,另外 1 相位則負責 CPU SoC 供電。每相供電平均攤分 CPU vCore 電流負載,不但可降低每個相位的溫度、提升壽命,更加強了系統的穩定性以應付所有繁重運算及超頻需求,時尚型格的鋁合金散熱器為供電模組提供良好的散熱效果。



rog strix 450 irog strix 450 i

( 左 ) ASUS EPU VRM 控制晶片 ( 右 ) PowIRStage 3553M MOSFET



採用 ASUS 自家研發的 EPU VRM 控制晶片,CPU每相包含 1顆 40A的IR 3553M MOSFET、SoC則採用60A的IR 3555M MOSFET,配搭全封閉鐵素體電感,除音效電容外,全板採用台系鈺邦 MIL 5K 小時系列固態電容。



rog strix 450 irog strix 450 i

(左)全封閉鐵素體電感 (右) 台系鈺邦 MIL固態電容







SafeSlot PCIE插槽

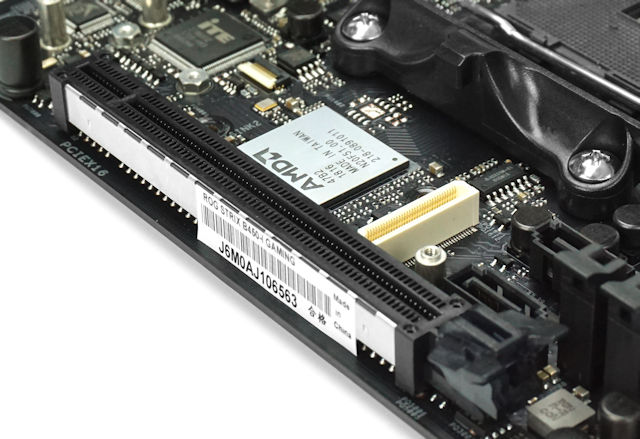

具備一組 PCIe X16 繪圖卡接口,加入了「 SafeSlot 」設計,採用全新嵌入成型技術將插槽與不鏽鋼結合,大幅提高插槽的耐用性,透過加入額外的焊接點提供更高的固定力與剪切阻力,相較傳統 PCIe 接口其橫向強度提升了 1.8X,縱向強度則提升 1.6X ,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,接口外觀亦變得更好看。



rog strix 450 i







支援Display Port、HDMI輸出



顯示輸出方面,ASROCK「Fatal1ty B450 Gaming-ITX/ac 」支援 APU繪圖核心,最大可共享 2GB 繪圖記憶體,支援Display Port 1.2及HDMI 2.0顯示介面,支援雙屏幕同時輸出,支援最高 4096 x 2160 @ 60Hz 解析度。



B450GITX



AMD B450系統晶片具備USB 3.1 Gen 2支援,在主機板Back I/O提供了1組USB 3.1 Gen 2 Type A及1組USB 3.1 Gen 2 Type C接口,最高傳輸速度高達10Gbps。
支援HDMI 2.0輸出

顯示輸出方面,ASUS「ROG STRIX B450-I Gaming」雖然支援 APU繪圖核心,由於定位偏向效能級至高階市場,因此主機板僅提供一組HDMI 2.0顯示介面,支援最高 4096 x 2160 @ 60Hz 解析度,最大可共享 2GB 繪圖記憶體。

B450I

AMD B450系統晶片具備USB 3.1 Gen 2支援,在主機板Back I/O提供了兩組 USB 3.1 Gen 2 Type A接口,最高傳輸速度高達10Gbps,另提供四組 USB 3.1 Gen 1 Type A接口。




ROG GameFirst IV網絡技術



網絡功能方面,「ROG Strix B450-I Gaming」主機板內建了 Intel i211AT Gigabit Ethernet PHY 網絡晶片,提供 RJ45 Gigabit 網絡連接介面,相較一般入門級主機板採用 Realtek 或 Killer Lan ,其先進的中斷處理有助低降 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推薦。



rog strix 450 iB450I



搭載Realtek RTL8822BE 無線介面卡,支援 IEEE 802.11a/b/g/n/ac 規格 最高 867Mbps 傳輸速度 及 MU-MIMO 2x2 技術。整合式 Wi-Fi 介面卡也提供 Bluetooth v4.2、4.0LE及3.0+HS 方便用家連接各類無線周邊裝置。隨盒附送外置天線一支,以增強信號接收,為用家帶來最佳的無線網絡使用體驗。



GameFirst IV



為滿足電競玩家訴求,「ROG STRIX B450-I Gaming」加入「GameFirst IV」引擎,可針對優先設定遊戲相關的封包,分配更多頻寬資源給連線遊戲降低出現延遲、串流不順暢以及文件共享緩慢等問題,用家亦可以設定媒體串流或是文件共享優先,因應不同的使用情境作出網絡優化。







Combo模組化設計



rog-strix-450i-gaming



「ROG STRIX B450-I Gaming」 採用創新的 Combo模組化設計,將其中一組  M.2 連接埠和 SupremeFX 音效模組電路結合,並架高於主機板上方,不但騰空了 Mini-ITX主機板有限的空間去加入更多的功能,也可以減小主機板對音效模組的訊號干擾。Combo卡的頂部設有一片印有 ROG 圖騰圖案的散熱片,幫助高效能的 M.2 SSD 降溫,亦為主機板帶來美觀型格的設計感。







SupremeFX 音效模組

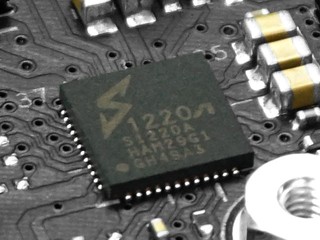

為滿足電競遊戲玩家對音效的要求,「ROG STRIX B450-I Gaming」搭配了 ROG SupremeFX 8 聲道音效模組,令音質輸出更加出色,採用 Supreme FX S1220 Audio Codec 晶片,配合特殊屏蔽設計和專業級音效元件,支援高達 120dB 訊噪比 (SNR) 音效輸出品質及 113dB 訊噪比 (SNR) 錄音品質。



rog strix 450 irog strix 450 i



為提升耳機音效質素,主機板用上日本 Nichicon Premium 級音訊電容,提供溫暖、自然無比的音質,音訊插孔加入特別的 LED 發光設計,讓用家能在黑暗的環境中準確分辨端口功能。



B450Irog strix 450 i



支援「 Sonic Studio III 」音訊套件,除了豐富的音效調整功能外,更新增了全新路由功能,可以將音效透過串流分別傳送至不同輸出裝置,例如瀏覽器上的 Youtube 影片音訊傳至揚聲器,遊戲中的音訊則傳至耳機,功能非常強大。



Sonic Radar IIISonic Studio III



ASUS 針對遊戲玩家提供「 Sonic Radar III 」音效引擎,能偵測遊戲中的音效來源,可「看見」玩家所在位置周圍的槍聲、腳步聲與呼叫聲等遊戲聲源位置,讓玩家得悉敵人所在之處,成為遊戲玩家的最強密技。







2 組 M.2 + 4 個 SATA

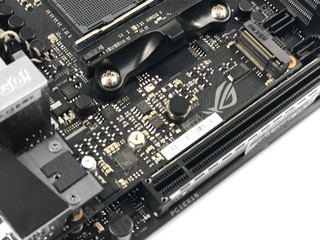

ASUS「ROG STRIX B450-I Gaming」主機板提供了 2 組 M.2 連接埠, M.2_1 及M.2_2 連接埠皆為 PCIe Gen3 x4,最高傳輸速度可達 32Gbps,支援最長 M.2 M Key 2242/2260/2280 SSD 產品,其中 M.2_1 可支援 SATA M.2 SDD規格而 M.2_2 只支援 NVMe 規格。



B450IB450I

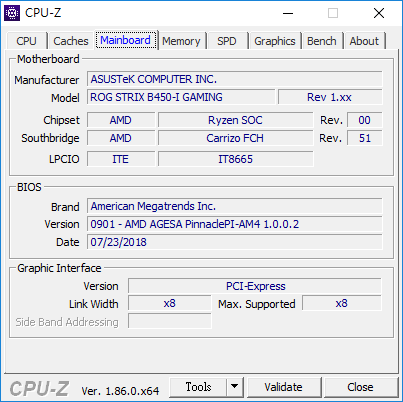

用家需要特別注意的是,M.2_2 與 PCIe x16 繪圖卡接口共用 PCIe 資源,當 M.2_2 被使用時,繪圖卡接口將會以 PCIe x8的模式運行,而且當使用含有內置顯示功能的 APU時,M.2_2 將會被停用。



rog-strix-450i-gamingrog-strix-450i-gaming



此外,主機板提供 4 組 SATA 6Gbps 連接埠,並且支援 RAID 0、RAID 1 和 RAID 10 模式以及支援 AMD StoreMI 硬碟加速技術。







ASUS AURA RGB Sync光效



rog-strix-450i-gaming



燈效方面,「ROG STRIX B450-I Gaming」在底部裝設一排共12顆的 RGB LED,提供色彩炫目的燈光效果,信仰大大增加。插座支援方面,主機板提供了 1 組 5050 標準 4-Pin RGB接口,功率輸出為 12V 2A,以及一組可定址 RGB 插座,支援 WS2812B 可編程 RGB LED 燈條,功率額定值為 5V 3A,最多容納 60 個 LED。



rog-strix-450i-gaming



AURA RGB Sync 光效模式自由多變,包含「 Static 」靜態模式、「 Breathing 」呼吸模式、「 Color Cycle 」色彩循環、「 Rainbow 」彩虹變化、「 Cornet 」慧星效果、「 Flash and Dash 」快閃猛擊「 Strobing 」頻繁模式等合共11種光效模式。



AURA



另備有 「CPU Temperature 」光效模式,會隨著 CPU 負載及內部核心溫度而轉變,經強化的「 Music 」音效模式,偵測系統音量輸出,當玩家在播放音樂、電影或進行遊戲時, LED 燈泡就會隨著音樂節奏或是遊戲中的槍撃聲音脈動。



ASUS ROG Strix B450-I Gaming

定價︰HK$1,399

查詢︰ASUS Hong Kong ( 3582-4770)



編輯評語︰



ASUS「ROG STRIX B450-I Gaming」採用全新主流級 AMD B450 系列晶片,以電競功能作賣點,無論在音效還是網路上都有對遊戲用家作出優化,而且功能及端口齊全,效能絕對不比市面上的大板遜色,加上設有炫耀的 RGB LED 燈效提高信仰,誠意推薦給準備組建高效能迷你電競系統的玩家。
