2018-08-28
型格碳纖電競大板
MSI B450 Gaming Pro CARBON AC
文: Angus Wong / 評測中心


MSI 推出全新「B450 Gaming Pro CARBON AC」主機板,採用全新 AMD B450 系統晶片,型格沉實的碳纖裝潢加上灰間圖騰,配合華麗的 MYSTIC LIGHT RGB 燈效,設計科技感十足。還特別針對電競應用加入多項輔助功能,包括 Audio Boost 4 音效功能、Mouse Master 及 MSI GAMING LAN 等,幫助玩家在遊戲中發揮出最高的水平,搶攻主流級電競玩家市場。



MSI B450 Gaming CARBON AC



MSI B450 Carbon



針對主流電競市場,MSI 推出全新「B450 Gaming Pro CARBON AC」主機板,採用 AMD 新一代 B450 晶片組、10 相 Core Boost 數位供電設計、支援 DDR4-3466+ 速度及 64GB 記憶體容量,內建 Audio Boost 4 音效模組更為遊戲應用特別加入 Nahimic 3 音效引擎進一步增強遊戲 3D 環繞聲效果,慾組裝電競遊戲平台的玩家不容錯過。



MSI B450 Carbon



MSI「B450 Gaming Pro CARBON AC」採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm、8 層 PCB Layer 設計 。主機板以黑色作主色調,配合灰色裝飾線條襯托,加上碳纖紋理的散熱組件及炫豔的 RGB 燈效,在沉實風格的主機板下透出點點彩光,令外觀更型格、更具層次感。







Socket AM4 處理器接口



採用 AMD Socket AM4 處理器接口,支援新一代 Ryzen 2000 家族、以及舊有 Ryzen 1000 與第 7 代 APU 處理器,據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年,成為 AMD Desktop 入門至效能級平台的統一接口規格,令 Socket AM4 主機板的生命週期相對較長,不會因 CPU 換代而被淘汰。



MSI B450 Carbon



代號 Pinnacle Ridge、AMD 第二代 Ryzen 處理器正式登場,基於經改良的 Zen+ 微架構,改善了 Cache 及記憶體延遲表現,更先進的 12nm LP 制程,令核心時脈進一步提升,更具備全新 Precision Boost 2 及 XFR2 加速技術,令處理器運算性能較上代明顯提升。



AMD Ryzen 2000 Processor Family

 ModelProcessCodenameCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGPBoost Overdrive/
XFR2 Enhanced

Price

(US$)

Ryzen 3 2200G14nmRaven Ridge4/42MB4MB3.4GHz3.7GHz65W$99
Ryzen 3 2300X12nmPinnacle Ridge4/42MB8MB3.5GHz4.0GHz65W$109
Ryzen 5 2400G14nmRaven Ridge4/82MB4MB3.6GHz3.9GHz65W$149
Ryzen 5 2500X12nmPinnacle Ridge4/82MB8MB3.6GHz4.0GHz65W$159
Ryzen 5 260012nmPinnacle Ridge6/123MB16MB3.4GHz3.9GHz65W$199
Ryzen 5 2600X12nmPinnacle Ridge6/123MB16MB3.6GHz4.2GHz95W$229
Ryzen 7 270012nmPinnacle Ridge8/164MB16MB3.2GHz4.1GHz65W$299
Ryzen 7 2700X12nmPinnacle Ridge8/164MB16MB3.7GHz4.3GHz105W$329



支援新一代 Zen 微架構 APU 產品,核心代號「Raven Ridge」的 AMD Ryzen 2000G 系列,結合第 5 代 Graphics Core Next 架構的 VEGA 繪圖核心,性能直迫入門 3D 繪圖卡,成為 PC 入門遊戲玩家的理想選擇。







AMD B450 系統晶片



MSI B450 Carbon

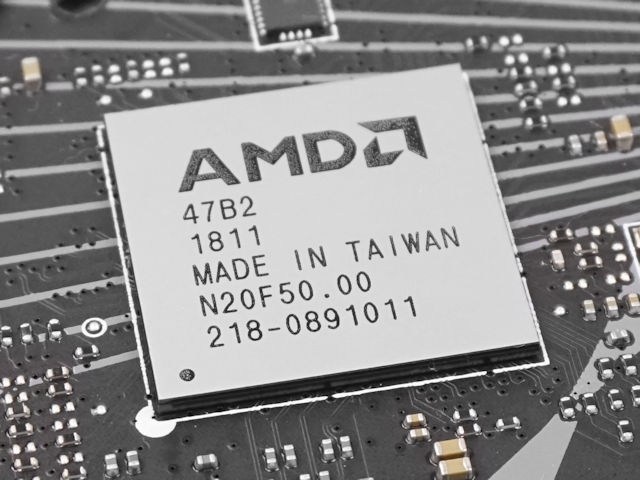

採用 AMD 新一代主流級 B450 系統晶片、由 ASMedia 代工設計,今代由 55nm 提升至 40nm 制程,晶片 TDP 由 5.8W 降低至 4.8W。I/O 接口規格與 B350 大致相同,主要分別在於 B450 系統晶片新增了 Precision Boost Overdrive 時脈加速及 AMD Store MI 儲存加速功能。



2700X



AMD 特別針對新一代 Ryzen 2000 系列處理器,修改了系統晶片的電源基礎架構,當 X 版本處理器配搭 AMD 400 系列晶片組,透過主機板提供更精準的系統溫度及供電狀況,Precision Boost Overdrive 能給予更進取的時脈擴展曲線,在多線程運算下能搾出更高的時脈空間。



AMD AM4 Desktop Chipset Comparison

 ChipsetSegmentUSB 3.1
(G2+ G1)
USB 2.0
SATAeSATAPCIe LanesRAIDDual GFXOCStoreMIPrecision
Boost
Overdrive
X470Enthusiast2 + 106628 (Gen2)0,1,10
B450Mainstream2 + 66628 (Gen2)0,1,10
X370Enthusiast2 + 106628 (Gen2)0,1,10
B350Enthusiast2 + 66416 (Gen2)0,1,10
A320Enthusiast1 + 66414 (Gen2)0,1,10



此外,AMD 400 系列晶片組新增了 AMD StoreMI 儲存加速技術,其原理類似 Intel 的 Smart Response 技術,將高速儲存裝置與高容量低速儲存裝置結合,例如 SSD、HDD、3D XPoint 等儲存裝置,更可撥出不多於 2GB 系統記憶體用作緩存,混合組成單一虛擬儲存磁碟。







支援 DDR4-3466+ 記憶體速度



MSI B450 Carbon



記憶體方面,MSI「B450 Gaming Pro CARBON AC」主機板擁有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術,2 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,系統記憶體最大支援容量為 64GB 。



MSI B450 carbonMSI B450 carbon



記憶體速度方面,新一代 Ryzen 2000 系列的記憶體相容性已大有改善,MSI「B450 Gaming Pro CARBON AC」主機板官方規格支援最高 DDR4-3466+ OC,只要將 SOC 電壓增加 +0.1~0.2V,已可以穩定超頻至 DDR4-3666 記憶體速度並完成負載測試,記憶體超頻能力令人滿意。







10 相 Core Boost 數位供電



MSI B450 Carbon



PWM 供電方面,MSI「B450 GAMING PRO CARBON AC」主機板具備 10 相 Core Boost 數位供電設計,其中 8 相位獨立負責 CPU vCore 供電,另外 2 相位則負責 CPU SoC 供電,採用 Richtek RT8894A PWM 控制晶片,提供精確的供電控制,配搭 ON Semi-4C029、4C024 MOSFET,每相供電平均攤分 CPU vCore 電流負載,有效提升供電組的壽命、降低溫度及提高可靠性。



MSI B450 CarbonMSI B450 Carbon

Richtek RT8894A PWM 控制晶片(左) / ON Semi-4C029、4C024 MOSFET(右)



雖然只屬於中階型號,但廠方採用全封閉式鈦金屬製電感、 10K 小時黑金固態電容,減少供電時產生的雜訊及損耗,提供良好的系統穩定性及充裕的超頻能力,即使主機板長期處於超頻下仍能承受壓力,增加組件耐久力。



MSI B450 CarbonMSI B450 Carbon

全封閉式鈦金屬製電感(左) / 10K 小時黑金固態電容(右)







Steel Armor 繪圖卡接口



繪圖接口方面,「B450 Gaming Pro CARBON AC」主機板提供了 2 組 PCIe x16 繪圖卡接口,由於 B450 系統晶片並不支援多繪圖卡配置,因此 PCI_E1 的 CPU Lanes 僅支援 PCIe 3.0 x16 速度,PCI_E4 則由 AMD B450 系統晶片組提供 PCIe 2.0 x4 速度。雖然不支援 NVIDIA SLI 加速技術,但可達成 AMD 2-Way CrossFireX 雙繪圖卡加速運算。



MSI B450 Carbon



為應付高階繪圖卡身重量,最主要的 PCIE_1 插槽加入了「Steel Armor」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或繪圖卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更高貴。



PCIe Slot Configurations

PCIE_1PCIE_2PCIE_3PCIE_4PCIE_5
x16x11x4x1x1







支援 HDMI、DisplayPort 雙顯示輸出

MSI B450 Carbon

顯示輸出方面,「B450 Gaming Pro CARBON AC」提供了 DisplayPort 及 HDMI,在搭載 Radeon Vega 顯示晶片的 Ryzen 處理器使用時可支援雙屏幕顯示輸出,HDMI 介面支援 4K 解析度 4096 x 2160 @ 30Hz 或 2560 x 1600 @ 60Hz , DisplayPort 1.2 介面則最高支援 4096 x 2304 @ 60Hz。







Intel Gigabit Ethernet + 802.11 AC Wave 2 WiFi



MSI B450 CarbonMSI B450 Carbon



網絡連接方面,「B450 Gaming Pro CARBON AC」主機板內建 Intel I211AT Gigabit Ethernet 網路控制器,支援 Wake-On-LAN 、 PXE 功能,其先進的中斷處理有助降低 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推薦。



MSI B450 Carbon



內建 Intel 新一代 Wireless-AC 9260 WiFi 無線網絡,支援新一代 802.11ac Wave2 MU-MIMO 技術及 160MHz 傳輸協定,最高傳輸速度可達 1.73Gbps,更具備新一代 Bluetooth 5.0 連接功能,相較上代最高傳輸速度由 1MB/s 提升至 2MB/s,有效範圍亦提升 4 倍至最遠 200 公尺,廣播傳送訊息的字符亦由 31bytes 提升至 255bytes,有效提高設備間的連接質量和彼此的互用性,而且向下支援至藍芽版本 2.0+EDR、2.1+EDR、 3.0+HS、4.0、4.1 及 4.2。



H370GPC



為降低遊戲網路延遲,MSI 為主機板提供了 Gaming Network Manager 套件,能自動偵測封包類形、分類和優先處理會造成線上遊戲延遲的應用程式,玩家亦能自行更改應用程式使用網路流量的優先層級及網絡頻寬,有效改善網路不順暢的情況,並維持低網路延遲(ping ms)。







2 組 M.2 介面 + 6 個 SATA 6Gbps 接連埠



MSI B450 Carbon

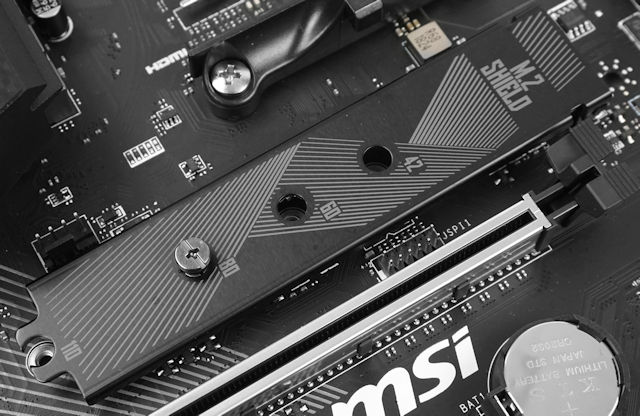

主機板提供了 2 組 M.2 連接埠,其中 M2_1 連接埠具備 PCIe Gen3 x4,最高傳輸速度可達 32Gbps,支援 M.Key 2242/ 2260 /2280/ 22110 SSD 產品,並支援 SATA 規格的 M.2 SSD,附連 M.2 SSD 散熱片防止硬體因過熱導致性能下降與不穩,使用後 SATA_5 及 SATA_6 連接埠會被停用。



MSI B450 CarbonMSI B450 Carbon

(左)  M2_1 連接埠 (右) M2_2 連接埠



M2_2 連接埠具備 PCIe Gen2 x4,最高傳輸速度可達 16Gbps,支援 M.Key 2242/ 2260 /2280 SSD 產品,不支援 SATA 規格的 M.2 SSD,使用後除了 PCI_E1 以外的所有 PCIE 連接埠皆會被停用。



MSI B450 Carbon



此外,主機板提供 6 組 SATA 6Gbps 連接埠,其中四組由 AMD B450 系統晶片組提供,另外兩組則由處理器提供,支援 RAID 0、RAID 1 和 RAID 10 模式及 AMD StoreMI 加速技術。







原生 USB 3.1 Gen2 連接埠



MSI B450 Carbon

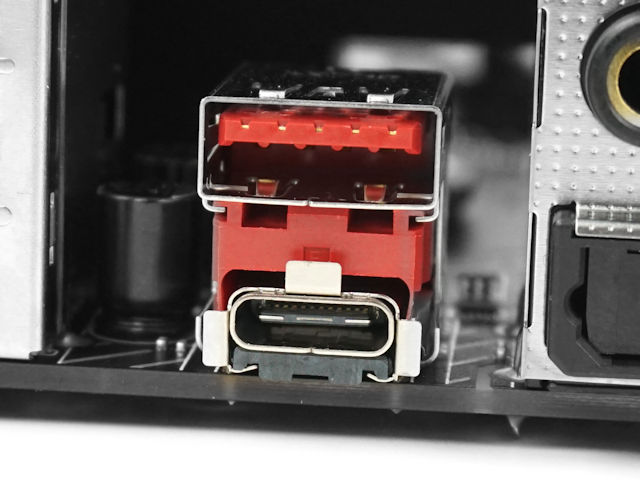

AMD B450 系統晶片具備 USB 3.1 Gen 2 支援,在主機板 Back I/O 提供了 USB 3.1 Gen 2 Type A 及 Type C 接口各一組,最高傳輸速度高達 10Gbps,另提供兩組 USB 3.1 Gen 1 Type A 接口及兩組 USB 2.0 接口,擴充能力不俗。







NAHIMIC 3 引擎、 Audio Boost 4 音效模組

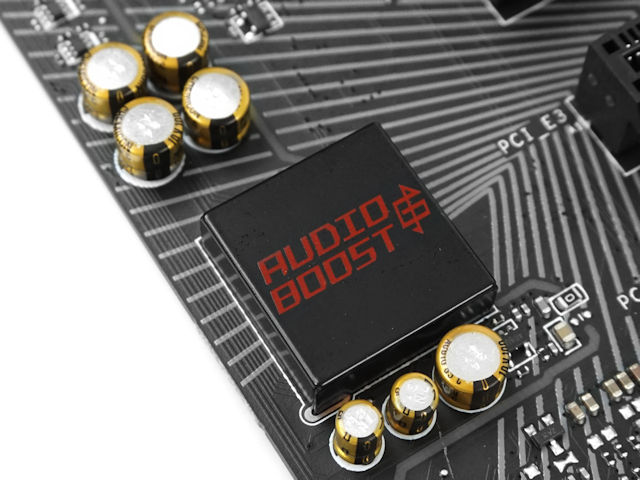

音效方面,MSI「 B450 Gaming Pro CARBON AC」採用 Audo Boost 音效模組,具備 Realtek ALC1220 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提供高達 120dB 訊噪比 (SNR) 音效輸出品質及 113dB 訊噪比的錄音品質。



MSI B450 Carbon







配搭高品質 Nippon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。加入 De-Pop 過濾保謢,能過濾玩家在進行插拔音效設備、或是開/關電腦時所發出過於刺耳的雜訊聲響,保護玩家的聽力不受任何噪音影響。



H370GPC



支援 NAHIMIC 3 音效引擎,它沿用於軍事和航空領域,其中又以質量和精度而聞名,玩家可微調遊戲 3D 環繞聲效果,還提供對音樂、電影和電話會議的更多音效微調控制,更可透過 NAHIMIC 獨特的聲頻探測技術,可幫助玩家在遊戲當中分析敵人的所在位置與方向,能掌握勝利的先機,對遊戲玩家來說非常重要。







MSI MYSTIC LIGHT RGB 光效控制



MSI B450 Carbon



燈光效果方面,「 B450 Gaming Pro CARBON AC」 支援 MYSTIC LIGHT RGB 光效同步,在主機板下方及系統晶片位置加入了 RGB LED 設置,提高信仰,擁有多種燈光效果,支援高達 18 種不同特效,讓玩家打造自己喜愛的 RGB 燈光效果。



H370GPC



插座支援方面,主機板提供了兩組 5050 標準 4-Pin RGB 接口,功率輸出為 12V 2A,以及一組可定址 RGB 插座,支援 WS2812B 可編程 RGB LED 燈條,功率額定值為 5V 3A,最多容納 60 個 LED。



MSI B450 GAMING PRO CARBON AC

售價︰HK$1,190

查詢:Felton Distribution (2273-8393)



編輯評語︰



MSI「B450 Gaming Pro CARBON AC」採用全新主流級 AMD B450 系列晶片,以電競功能作賣點,無論在音效還是網路上都特別為遊戲玩家作出優化,讓玩家在遊戲中有更理想的發揮,而且外型時尚並加入 MYSTIC LIGHT RGB 燈效功能,正打算組裝電競遊戲平台的玩家不妨考慮。

文: Angus Wong/評測中心
