2018-09-21
獨家空氣動力技術
MSI GeForce RTX 2080 GAMING X TRIO
文: John Lam / 評測中心


MSI 推出全新「GeForce RTX 2080 GAMING X TRIO」繪圖卡,採用 NVIDIA 新一代「TU104」繪圖核心,具備實時光線追踪技術令遊戲場境更逼真。非公板 PCB、10+2 相數位供電,配合全新 Triple Slot、三風扇散熱器設計,具備獨家空氣動力散熱技術,有效提升散熱效能與 GPU Boost 時脈。



MSI GeForce RTX 2080 GAMING X TRIO

TU104

正打算入手GeForce RTX 2080 !? MSI 「GeForce RTX 2080 Gaming X Trio」將會是個好選擇,採用 Triple Slot、三風扇散熱器,非公板12+2相供電、SFC軍級用料,特別針對散熱加入獨家空氣動力設計,配搭TORX Fan 3.0雙滾珠軸承,令運作溫度更低、GPU Boost時脈更穩定,更擁有MYSTIC Light ARGB燈光效果,絕對是信仰全滿之作。



TU104

圖為MSI「GeForce RTX 2080 Gaming X Trio」繪圖卡,尺寸為32.7cm x 14cm x 5.56cm,非公板設計無論是用料品質還是散熱設計均是頂級水平、金屬灰、黑色混搭加上誇張的散熱器造型與髮絲紋金屬背板,質感相較上代進一步提升。







非公板設計、10 + 2 相數位供電

TU104

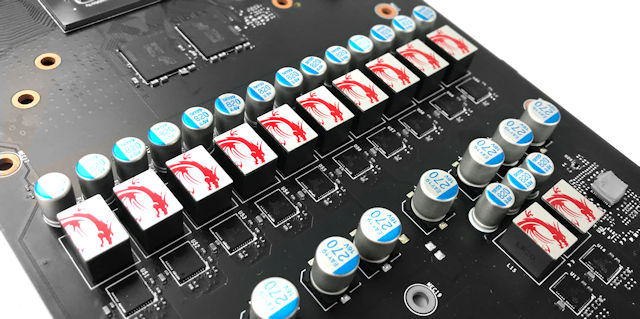

拆下散熱器後,可以看到MSI 「GeForce RTX 2080 Gaming X Trio」採用非公板設計,更大的 PCB面積能提供更多散熱面積,10 + 2相數位供電、軍規元件用料,採用 Dual FET MOSFET、Super Ferrite高效電感及高品質日制固態電容,優化電源輸出效率及降低雜訊產生,電壓聲噪大幅下降並有效提升繪圖卡的超頻能力,更通過 MIL-STD-810G軍規標準嚴苛測試、品質保證。



TU104







TU104-400A繪圖核心



圖為 NVIDIA「TU104-400A」繪圖核心,採用 12nm FFN 制程及 VLSI 超大型積體電路優化,內建 136 億個電晶體、Die Size 約 545mm²,相較上代「GP104」繪圖核心約 7.2 億個電晶體、Die Size 約 314²,規模明顯大幅提升。



擁有 6 個 GPC 圖形處理器、每個 GPC 圖形處理群具備 8 個 SM 模組,不過「GeForce RTX 2080」被屏敝了 2 組 SM 模組,總數由 48 個減至 46 個,每個 SM 模組共有 64 個 Cores,令 CUDA Core 數目為 2,944 個。



TU104



今代更特別針對 A.I 運算及光線追蹤技術新增 Tensor Core 及 RT Core 運算單元,每個 SM 模組內含 8 個 Tensor Cores 及 1 個 RT Cores,這是「Turing」GPU 微架構的重大突破,「GeForce RTX 2080」合共擁有 368 個 Tensor Cores 及 46 個 RT Cores,成為與上代「GP104」之間的主要差異。



TU104



核心時脈方面,MSI 「GeForce RTX 2080 Gaming X Trio」繪圖卡已預設超頻,1,515MHz Base Clock、1,860MHz Boost Clock,相較 Founder Edition 的 1,800MHz 更高,支援 GPU Boost 4.0 技術可因應負載自動超頻至更高時脈,最高 TDP 為 225W,需要 2 組 PCIe 8 Pin 外接電源,建議使用 650W 以上的電源供應器。







全新GDDR6 記憶體顆粒



記憶體方面,「GeForce RTX 2080」採用全新 GDDR6 記憶體顆粒,透過改良記憶體控制器及 PCB 線路優化配合,記憶體時脈高達 7,000MHz ,在 QDR 技術下其傳輸時脈高達 14Gbps ,在保持 256bit 記憶體介面下,記憶體頻寬由上代 GeForce GTX 1080 的 320GB/s ,大幅提升至今代的 448GB/s ,加上經過良的 Turing Color Compression 技術,進一步優化記憶體頻寬,令有效記憶體頻寬相較上代提升了 1.5X。



TU104



MSI「GeForce RTX 2080 Gaming X Trio」 繪圖卡具備了 8 顆 Micron D9WCW GDDR6 記憶體顆粒,正式型號為 MT61K256M32JE-14,合共高達 11GB 容量,採用全新 20nm 制程、單顆容量高達 8Gbit 。據 Micron 指出,全新 GDDR6 記憶體顆粒採用了 180-ball FBGA 封裝, VDD/VDDQ 為 1.35V 。







全新的NVLink接口



TU104



取代舊有的 SLI HB MIO 介面,「GeForce RTX 2080」改用第二代 NVLink 介面作為多繪圖卡加速鏈結,相較舊有 SLI 接橋最高僅提供 2GB/s 頻寬,「GeForce RTX 2080」具備 1 組第二代 NVLink x8 連鏈,最高可提供 50GB/s 雙頻寬,滿足更高解析度、更高更新率的遊戲需求。







Triple Slot、三風扇散熱器



TU104

為提升散熱效果,MSI「GeForce RTX 2080 Gaming X Trio」採用全新TRI-FROZR散熱器,擁有獨家空氣力學設計將鰭片弄成波浪形彎曲,令氣流可更順暢通過並減少湍流所造成的嘈音。配搭6支8mm全銅Heatpipe導熱管,獨有的方形導熱接觸面設計,有效提升鍍鎳銅底導熱至鰭片的效率,令散熱效率大大提升。



TU104TU104



搭載三組專利 TORX Fan 3.0風扇,14片特殊弧度與扇葉並且在葉片上加上橫紋,可增加氣流靜壓減少亂流產生,加上雙滾珠軸承相較一般油封軸承風扇耐久,就算長時間在高運轉下仍能保持可靠穩定。



TU104



具備Zero Froze智慧停轉技術,當執行負載較低的 3D 遊戲,例如英雄聯盟 League of Legends 與星海爭霸 StarCraft 等,由於 GPU 工作溫度不高,散熱器風扇可完全停止運作,為玩家帶來 0dB 遊戲體驗,只有執行高負載重度3D遊戲時,或是核心溫度超過56°C時,風扇才會啟動轉速。







鋁金屬框架 + 背板

TU104

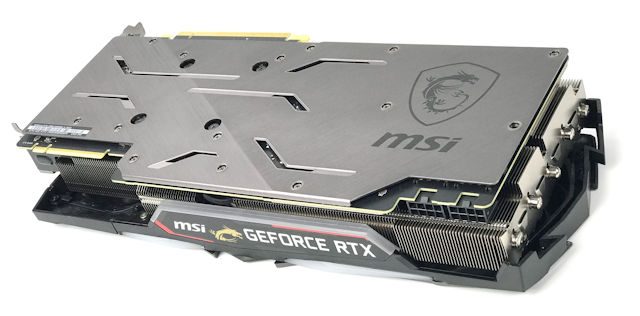

為加強繪圖卡的 PCB 剛性及散熱效果,MSI「GeForce RTX 2080 Gaming X Trio」加入了鋁金屬框架及金屬背板設計,除了能加強 PCB 負重強度以免因彎曲而受損外,同時金屬框架和背板同時覆蓋著記憶體顆粒及相關元件,降低運作溫度提升產品穩定性。

TU104





加上雙滾珠軸承相較一般油封軸承風扇耐久,就算長時間在高運轉下仍能保持可

新增 DisplayPort 1.4a、VirtualLink



顯示輸出方面,ROG STRIX GeForce RTX 2080 提供了 3 組 Display Port 1.4A,單一線纜最高支援 8K @ 60Hz,支援 VESA DSC 12規格,「TU104」繪圖核心可同時支援兩組 8K @60Hz 輸出,另提供 1 組 HDMI 2.0b 顯示輸出最高支援 4K @ 60Hz,支援 HDCP 2.2 規格。



TU104

針對 VR 眼鏡應用新增「VirtualLink」顯示輸出介面,它是基於 USB Type-C 接口,具備 4 個 HDR3 DisplayPort 顯示通道及 2 個 SuperSpeed USB 3 連接,同時最高可提供 35W 供電,令未來 VR 眼鏡產品只需單一線纜取代過往的 HDMI、供電及 USB 連接線材。







支援MSI Mystic Light燈效



TU104



MSI「GeForce RTX 2080 Gaming X Trio」支援MYSTIC LIGHT RGB 光效同步,在卡頂、卡底及MSI標誌中加入ARGB可尋址燈光控制,用可只需下載MSI Mystic Light控制套件,就可以與主機板及其他週邊RGB進行燈效同步。







效能測試︰



TU104TU104



時脈方面,MSI 「GeForce RTX 2080 Gaming X Trio」採用非公板設計,時脈設定相較Founder Edition更高,vBIOS預設超頻至1,515MHz Base Clock、1,860MHz Boost Clock,支援全新GPU Boost技術,最高可自動超頻至1,965MHz Boost Clock。







散熱測試︰



TU104



散熱方面,在Zero Fan模式下閒置30分鐘,GPU溫度約為33°C,採用Furmark進行3D負載測試,經過30分鐘後GPU 完全負載下最高溫度亦只有 65°C ,GPU時脈保持在1,770MHz,散熱表現非常理想。







3D Mark測試︰



TU104



TU104



TU104



TU104



TU104



TU104





VRMark測試︰



TU104



TU104

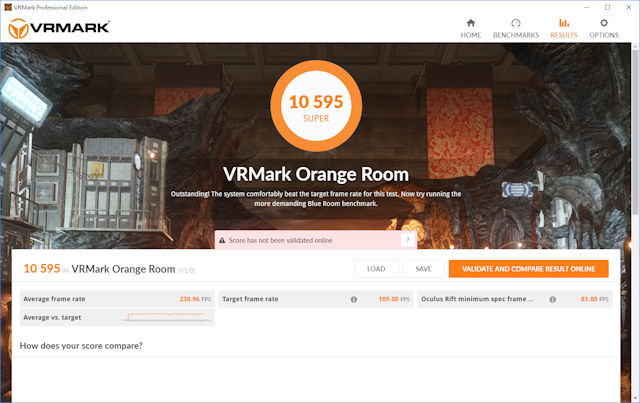

VRMark 是針對 VR 虛擬遊戲性能的基準測試, Orange Room 是以 HTC Vive 和 Oculus Rift 推薦的最低要求作基準, Blue Room 則是要求更高水平的畫面細節以最高要求作基準。



MSI GeForce RTX 2080 Gaming X Trio

售價︰待定

查詢︰Felton (2273-8393)





編輯評語︰



全新MSI「GeForce RTX 2080 Gaming X Trio」繪圖卡表現相當進取,採用10+2相非公板設計、SFC軍級用料,搭配新一代 TRI-FROZR 散熱器,無論是性能、散熱表現均是頂級,加上Mystic Light ARGB燈光效果,信仰全滿之作。
