2018-09-12
支援 6 核、12 線程 !!
ASROCK DeskMini 310W 準系統
文: Frank Wong / 評測中心


想打造高性能 Mini PC 嗎? ASROCK「 DeskMini 310W」準系統將會是個好選擇,採用 Mini-STX Form Factor、機身容量只有 1.92L,內建 ASROCK H310 主機板,最高可支援 6 核心、12 線程的第 8 代 Core 處理器,附連 802.11ac WiFi 無線網絡模組和 110W 電源供應器,可供用家自行選配 CPU、RAM 及 SSD,選擇就更具彈性。



ASROCK DeskMini 310W

H310

Mini-STX 規格是由 Intel 所主導的全新 Form Factor 標準,主機板尺寸為 140mm x 147mm 相較 Mini-ITX 的 170mm x 170mm 更細小,但就比採用 SoC (System on Chip) 的 Intel NUC 系列擁有更豐富的 I/O 介面。主機板支援標準 LGA 散熱器,意味著用家可以具彈性地選擇 CPU,運算效能比 NUC 更強大,而相對一般 Desktop PC 則有低耗電及小體積的優勢。

H310



ASROCK 早於 2016 年已推出了首款使用 H110M-STX 主機板的 ASROCK 「DeskMini 110W 」準系統,其後陸續推出各型號的 DeskMini 以滿足不同需要。ASROCK「DeskMini 310W 」準系統已包括機箱、 主機板及 DC 電源供應器,用家只需額外添置標準 65W Intel Desktop CPU 、 RAM 及 SSD 即可使用。

H310

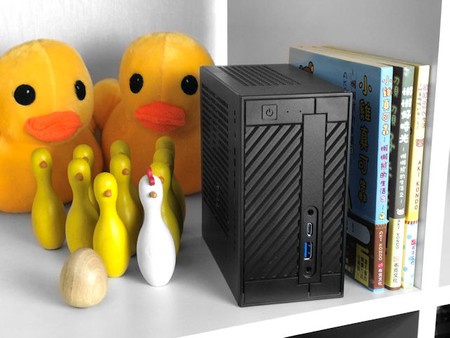

ASROCK 「 DeskMini 310W 」準系統的機箱原材料採用了 Steel 鋼板配合 ABS 塑料材質,黑色機身尺寸為 155mm x 155mm x 80mm 、容積約 1.92L ,面板設計平實簡約,僅提供了 POWER 按鈕、 POWER LED 及 HDD LED ,同時設有 USB 3.0 Type A 接口、 USB 3.0 Type C 接口、耳機接口及麥克風接口,機箱設計可作垂直或平放,並設有 VESA Mount 孔能安裝在 PC Monitor 或 LED 電視的後方。



H310



ASROCK 「 DeskMini 310W 」支援所有標準 Mini STX 規格的 I/O Shield ,因此用家日後可以升級任何 Mini STX 主機板,機殼可以保留繼續使用,附連的「 H310M-STX 」主機板提供了 HDMI、Display Port 及 D-Sub 顯示輸出,另外備有一組 RJ45 Gigabit Ethernet 網絡接口、 USB 2.0 / USB 3.0 Type A 接口各一組及 WiFi 天線接口。

310

編輯部收到的是「 DeskMini 310W 」型號,另外亦備有「 DeskMini 310 」及「 DeskMini 310/COM 」型號選擇,沒 W 的版本省略了 802.11AC 無線網絡模組, /COM 版本則提供額外加入 Serial COM Port 介面,目前仍有大量工業規格裝置使用 Serial COM Port,因此可充當工業電腦控制自動化機器。



310310

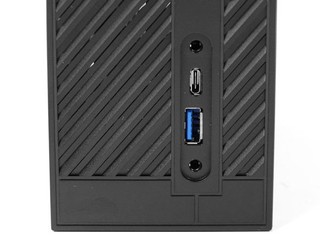

( 左 ) USB 3.0 Type A 及 Type C 接口 ( 右 ) 機箱預留了 USB 位置讓用家客制化



ASROCK 「 DeskMini 310W 」準系統內建「 AcBel ADC027 」直流電源變壓器,支援 100 ~ 240Vac @ 50 ~ 60Hz 電源輸入 ,輸出電壓為 19V 、最高電流為 6.32A ,最高 120W 功耗,與傳統電源供應器相比,採用直流電源變壓器效率能節省最高達 14% 電源。







ASROCK H310M-STX 主機板



310



ASROCK 「 DeskMini 310W 」準系統內建了「 H310M-STX 」主機板,採用 Mini-STX Form Factor 尺寸為 140mm x 147mm,內建 Intel H310 系統晶片並擁有 Socket 1151 處理器接口,支援不超過 65W TDP 的 Intel 第 8 代 Coffee Lake 微架構產品包括 Celeron 、 Pentium 、 Core i3 、 Core i5 及 Core i7 系列 Desktop 處理器,主機板設有標準 Socket 1151 散熱器安裝孔,能支援標準 Intel 盒裝 CPU 散熱器,非常方便。散熱器高度限制在 45mm,兼容部分的第三方散熱器。



310

支援標準 Intel 盒裝散熱器

310310

( 左 ) 標準 Intel Socket 1151 接口 ( 右 ) Intel H310 系統晶片



Mini-STX 主機板設計沒有全尺寸的擴展插槽,而且需改配行動電腦常用的 SO-DIMM 記憶體,擁有兩組 DDR4 SO-DIMM 插槽並支援 Dual Channel 雙通道記憶體技術、 1 DIMM per Channel 配置,最高支援 DDR4-2666MHz 速度以及容量可達 32GB 。



310



主機板並沒有標準 PCIe 擴充接口,但提供了 2 個 M.2 擴充介面,其中一組為 Key E 2230 接口用作連接 WiFi+BT 無線網絡模組用途,另一組為 Ultra M.2 介面,支援 PCIe Gen 3 x4 最高速度可達 32Gbps,主要提供用作連接 M.2 SSD 用途,支援 PCIe Gen3 x4 裝置或 SATA 6Gb/s M.2 儲存裝置。



310310

( 左 ) Ultra M.2 介面  ( 右 ) Intel Dual Band Wireless AC 3168 模組



ASROCK 「 DeskMini 310W 」版本附連 Intel Dual Band Wireless-AC 3168 無線網絡模組,支援 2.4GHz 及 5GHz Dual Band 網絡、802.11a/b/g/n/ac 規格, 1T1R 天線設計最高傳輸速度可達 433Mbps,模組同時支援 Bluetooth 4.2 規格,用作連接藍牙無線耳機、鍵盤及滑鼠等週邊裝置。



310310

( 左 ) 設有 VESA Mount 安裝孔 ( 右 ) 附連 2 支高功率 WiFi 天線



在主機板安裝托盤下方設有 2 組 2.5 吋硬碟安裝空間,透過附連的排線提供兩個附帶電源的 SATA 3 介面,可以自行搭配 2.5 吋的 SSD 或 HDD 硬碟,相較市面上其他 Mini PC 產品提供更佳的容量擴充能力。

310

「 DeskMini 310W 」採用了 Intel i219V Gigabit Ethernet 網絡晶片,提供 10/100/1000Mbps 網絡連接速度,支援 Wake-On-LAN 、 PXE 及 ESD 防靜電功能,音效方面則加入一顆 Realtek ALC233 HD Audio Codec 晶片,提供數位模擬訊號轉換,用作耳機及麥克風的支援。



310310

( 左 ) 具備電源的 SATA 3 接口 ( 右 ) 設有一個 MicroSD 卡插槽





繪圖核心方面則視乎所配搭的 CPU 型號而定,最高可配搭 Intel UHD Graphics 630 繪圖核心,支援 DirectX 12 及 Pixel Shader 5.0 規格,Intel QuickSync 影像編碼加速技術支援 HEVC 、 VP8 及 VP9 等規格,最大共享顯示記憶體為 1GB 。



310310

( 左 ) Intel i219V Gigabit Ethernet 晶片 ( 右 ) Realtek ALC233 Audio Codec 晶片



「 DeskMini 310W 」系統提供了三種顯示輸出介面,包括 D-Sub 、 HDMI 及 Display Port , D-Sub 最高支援 1920 x 1200 @ 60Hz 解析度, HDMI 則提供 4096 x [email protected] 或 3840 x [email protected] 解析度,並支援 High Bit Rate (HBR) 音效輸出、 12bpc 色深, Display Port 則支援 1.2 版本,最高可支援 4096 x 2304 @60Hz 解析度。





ASROCK DeskMini 310W Mini PC

售價︰ HK$1,600

查詢︰ Felton (2273-8393)



編輯評語︰



ASROCK 「 DeskMini 310W 」準系統支援第 8 代處理器,令性能比上代「Deskmini 110 」更進一步,雖然受 65W TDP 電力和散熱方案所限,配上一顆 8400 / 8700T 6 核心處理器仍能組成一台 1.92L 體積的高性能迷你電腦,因應不同需要配上 G5500 或 i3-8100 也是一個不錯的選擇,而 UHD Graphics 支援多種硬體加速,讓 DeskMini 在多媒體應用上更為得心應手。

文: Frank Wong/評測中心
