2018-10-02
軍火庫系列新成員
MSI B450M MORTAR 主機板
文: Frank Wong / 評測中心


MSI 推出全新「B450M MORTAR」主機板,採用全新 AMD B450 系統晶片,作為軍火庫系列的全新成員,擁有華麗的 MYSTIC LIGHT RGB 燈效、強化型供電組散熱設計,並加入多項輔助功能包括 BIOS FLASHBACK+ 、 EZ Debug LED 以及電競相關功能如 Audio Boost 4 音效功能及 MSI GAMING LAN 等,為有意使用 AM4 平台的電競用家提供了不錯的選擇。



MSI B450M MORTAR

B450M



針對主流電競市場,MSI 推出全新「B450M MORTAR」主機板,採用 AMD 新一代 B450 晶片組、6 相 Core Boost 數位供電設計、支援 DDR4-3466+ 速度及 64GB 記憶體容量,內建實用的電競功能包括 Audio Boost 4 音效模組、MSI GAMING LAN等等。



B450MB450M

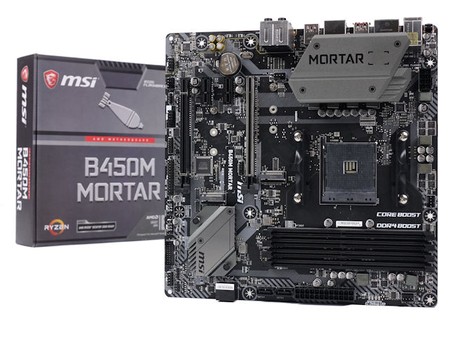

MSI「B450M MORTAR」採用 Micro-ATX Form Factor 設計,尺寸為 24.4cm x 24.4cm。主機板以黑灰色作主色調,加上鈦灰色的強化型供電組散熱組件,跟銀白配色的 Titanium 版本相比,顯得較為沉實,更突顯其軍規風格。



Socket AM4處理器接口



採用 AMD Socket AM4 處理器接口,支援新一代Ryzen 2000家族、以及舊有Ryzen 1000與第7代APU處理器,據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年,成為 AMD Desktop 入門至效能級平台的統一接口規格,令Socket AM4主機板的生命週期相較長,不會因CPU換代而被淘汰。



B450M



代號 Pinnacle Ridge、AMD 第二代 Ryzen 處理器正式登場,基於經改良的 Zen+ 微架構,改善了 Cache 及記憶體延遲表現,更先進的 12nm LP 制程,令核心時脈進一步提升,更具備全新 Precision Boost 2 及XFR2加速技術,令處理器運算性能較上代明顯提升。



AMD Ryzen 2000 Processor Family

 ModelProcessCodenameCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGPBoost Overdrive/
XFR2 Enhanced

Price

(US$)

Ryzen 3 2200G14nmRaven Ridge4/42MB4MB3.4GHz3.7GHz65W$99
Ryzen 3 2300X12nmPinnacle Ridge4/42MB8MB3.5GHz4.0GHz65W$109
Ryzen 5 2400G14nmRaven Ridge4/82MB4MB3.6GHz3.9GHz65W$149
Ryzen 5 2500X12nmPinnacle Ridge4/82MB8MB3.6GHz4.0GHz65W$159
Ryzen 5 260012nmPinnacle Ridge6/123MB16MB3.4GHz3.9GHz65W$199
Ryzen 5 2600X12nmPinnacle Ridge6/123MB16MB3.6GHz4.2GHz95W$229
Ryzen 7 270012nmPinnacle Ridge8/164MB16MB3.2GHz4.1GHz65W$299
Ryzen 7 2700X12nmPinnacle Ridge8/164MB16MB3.7GHz4.3GHz105W$329



支援新一代 Zen 微架構 APU 產品,核心代號「Raven Ridge」的 AMD Ryzen 2000G 系列,結合第 5 代 Graphics Core Next 架構的 VEGA 繪圖核心,性能直迫入門 3D 繪圖卡,成為 PC 入門遊戲玩家的理想選擇。



AMD B450系統晶片



B450ITX



採用AMD新一代主流級B450系統晶片、由ASMedia 代工設計,今代由55nm提升至40nm制程,晶片TDP 由 5.8W 降低至4.8W。I/O接口規格與B350大致相同,主要分別在於B450系統晶片新增了 Precision Boost Overdrive 時脈加速及 AMD Store MI 儲存加速功能。



2700X



AMD 特別針對新一代 Ryzen 2000 系列處理器,修改了系統晶片的電源基礎架構,當 X 版本處理器配搭 AMD 400 系列晶片組,透過主機板提供更精準的系統溫度及供電狀況,Precision Boost Overdrive 能給予更進取的時脈擴展曲線,在多線程運算下能搾出更高的時脈空間。



AMD AM4 Desktop Chipset Comparison

 ChipsetSegmentUSB 3.1
(G2+ G1)
USB 2.0
SATAeSATAPCIe LanesRAIDDual GFXOCStoreMIPrecision
Boost
Overdrive
X470Enthusiast2 + 106628 (Gen2)0,1,10
B450Mainstream2 + 66628 (Gen2)0,1,10
X370Enthusiast2 + 106628 (Gen2)0,1,10
B350Enthusiast2 + 66416 (Gen2)0,1,10
A320Enthusiast1 + 66414 (Gen2)0,1,10



此外,AMD 400 系列晶片組新增了 AMD StoreMI 儲存加速技術,其原理類似 Intel 的 Smart Response 技術,將高速儲存裝置與高容量低速儲存裝置結合,例如將 SSD、HDD、3D XPoint 等儲存裝置,更可撥出不多於 2GB 系統記憶體用作緩存,混合組成單一虛擬儲存磁碟。



支援 DDR4-3466+ 記憶體速度



B450M



記憶體方面,MSI「B450M MORTAR」主機板擁有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術,2 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,系統記憶體最大支援容量為 64GB 。



B450MB450M



記憶體速度方面,新一代 Ryzen 2000 系列的記憶體相容性已大有改善,MSI「B450M MORTAR」主機板官方規格支援最高 DDR4-3466+ OC,只要將 SOC 電壓增加 +0.1~0.2V,已可以穩定超頻至 DDR4-3600 記憶體速度並完成負載測試,記憶體超頻能力令人滿意。





Core Boost  6 相數位供電設計



B450M



PWM 供電設計方面,MSI「B450M MORTAR」具備 4+2 相數位供電設計,每相供電平均攤分 CPU vCore 電流負載,不但可降低每一相數的溫度、提升壽命,加入經強化的大型 PWM 鋁合金散熱器為供電模組提供良好的散熱效果。



B450MB450M

(左) Richtek RT8894A VRM 控制晶片 (右) SinoPower SM4337+ SM4503 MOSFET



MSI「B450M MORTAR」採用 Richtek RT8894A VRM 控制晶片,每相供電由2顆 SinoPower SM4337 MOSFET 及2顆 SinoPower SM4503 MOSFET 構成,搭配全封閉式電感、 5K 小時固態電容,即使主機板於長期負載下仍能保持穩定。



B450MB450M

(左) 45A 全封閉電感 (右) 5K小時固態電容



Steel Armor 繪圖卡接口

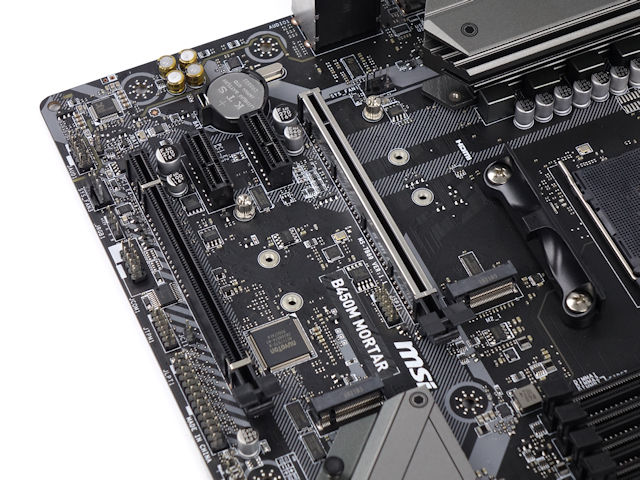

繪圖接口方面,「B450M MORTAR」主機板提供了 2 組 PCIe x16 繪圖卡接口。PCI_E1 由 CPU Lanes 提供,支援 PCIe 3.0 x16 速度,PCI_E4 則由 AMD B450 系統晶片組提供僅支援 PCIe 2.0 x4 速度。B450 系統晶片並不支援多繪圖卡配置,雖然不支援 NVIDIA SLI 加速技術,但可達成 AMD 2-Way CrossFireX 雙繪圖卡加速運算。



B450M



為應付高階繪圖卡身重量,最主要的 PCI_E1 插槽加入了「Steel Armor」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或繪圖卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更高貴。



PCIe Slot Configurations

PCIE_1PCIE_2PCIE_3PCIE_4
x16x1x1x4





支援 HDMI、DisplayPort 雙顯示輸出





B450M



顯示輸出方面,「B450M MORTAR」提供了 DisplayPort 及 HDMI接口,在搭載 Radeon Vega 顯示晶片的 Ryzen 處理器使用時可支援雙屏幕顯示輸出,HDMI 介面支援 4K 解析度 4096 x 2160 @ 30Hz 或 2560 x 1600 @ 60Hz , DisplayPort 1.2 介面則最高支援 4096 x 2304 @ 60Hz。



Realtek 8111H Gigabit Ethernet





B450M







網絡連接方面,「B450M MORTAR」主機板搭載 Realtek 8111H 網絡晶片組,加入LAN Protect 功能提供 15KV 防浪湧保護功能,可以保護您的網絡免受雷擊和靜電的影響。提供 1Gbps 網絡連接介面,同時亦向下兼容 100Mbps 及 10Mbps 網絡連接。



2 組 M.2 介面 + 4 個 SATA 6Gbps 接連埠



B450M



「B450M MORTAR」主機板提供了 2 組 M.2 連接埠,其中 M2_1 連接埠具備 PCIe Gen3 x4,最高傳輸速度可達 32Gbps,支援 M.Key 2242/ 2260 /2280 SSD 產品,可相容 SATA M.2 SSD。M2_2 連接埠則具備 PCIe Gen2 x4,最高傳輸速度可達 16Gbps,支援 M.Key 2242/ 2260 /2280 SSD 產品,不支援 SATA 規格的 M.2 SSD,使用後 PCI_E4 將會被屏蔽。



B450MB450M



此外,主機板由 AMD B450 系統晶片組提供 4 組 SATA 6Gbps 連接埠,支援 RAID 0、RAID 1 和 RAID 10 模式及 AMD StoreMI 加速技術。



原生 USB 3.1 Gen2 連接埠



B450M



AMD B450 系統晶片具備 USB 3.1 Gen 2 支援,在主機板 Back I/O 提供了 USB 3.1 Gen 2 Type A 及 Type C 接口各一個,最高傳輸速度高達 10Gbps,另提供四個 USB 3.1 Gen 1 Type A 接口及兩個 USB 2.0 接口,擴充能力不俗。



AudioBoost 音效模組



B450M



音效方面,MSI「B450M MORTAR」具備 Audo Boost 音效模組,採用 Realtek ALC892 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術。



B450MB450M



支援最高 95dB 訊噪比 (SNR) 音效輸出品質及最高 90dB 訊噪比的錄音品質,配搭高品質 Nippon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果,加入鍍金音效接口能減低氧化,增強音效訊號穩定性。



EZ Debug LED 及 BIOS FLASHBACK+



B450MB450M



MSI「B450M MORTAR」 加入EZ Debug LED功能,當系統無法正常啟動時,能協助用家快速找出問題所在,而 BIOS FLASHBACK+ 則可以在沒有安裝處理器的情況下進行更新或回復 BIOS 。



MSI MYSTIC LIGHT RGB光效控制



H370GPC



燈光效果方面,MSI 「B450M MORTAR」在主機板底部加入 12 顆粒 RGB 燈粒,可透過 MSI Mystic Light 軟體選擇不同的顏色及燈效,效果相當不俗。



B450M



設有 MSI Mystic Light RGB 燈條插座,支援標準 5050 RGB LED 燈條及相容 MSI Mystic Light RGB 的週邊裝置,電壓輸出為 12V 2A ,只要接上 4 針腳 Mystic Light RGB 燈條插座,就能透過軟體與主機板同步 RGB LED 效果。



B450MB450M



MSI B450M MORTAR 主機板

售價︰HK$ 810

查詢︰Felton (2273-8393)



編輯評語︰



 MSI「B450M MORTAR」用料平穩扎實,優異的記憶體超頻能力可以大大提升 AMD 平台的性能表現,板載 EZ Debug 、BIOS FLASHBACK+ 功能方便用家進行基本除錯及修復,針對電競用家的 Audio Boost 4、MSI GAMING LAN、MYSTIC LIGHT RGB 等功能亦十分齊全,值得推薦。

文: Frank Wong/評測中心
