全新 INTEL Z390 晶片組
ASROCK Z390 TAICHI 主機板
文: John Lam / 評測中心


未過 NDA !? ASROCK 全新「Z390 TAICHI」主機板搶閘登場,承襲高規格用料、高性價比作賣點,採用新一代 INTEL Z390 系統晶片,追加 USB 3.1 Gen2 連接埠及內建 Wireless-AC 無線網絡,功能性相較INTEL Z370 再提升,更擁有12 相 Super Alloy 數位供電、Dual INTEL Gigabit 網絡、Hyper BCLK Engine II、Purity Sound 4等,追求「規格」、「價格」之間完美平衡。



ASROCK Z390 TAICHI 主機板

Z390TC



為迎接INTEL新一代 9 系列處理器登場,ASROCK 推出全新 「Z390 TAICHI」主機板,承襲「太極」喻意陰陽相融之意,在用料規格與價格之間作出完美平衡,採用全新 INTEL Z390 系統晶片,升級USB 3.1 Gen 2 連接埠及內建 Wireless-AC 無線網絡,高達 12 相數位供電設計、雙 INTEL Gigabit 網絡功能、Hyper BCLK Engine II外頻晶片、Purity Sound 4音效模組等,



Z390TCZ390TC

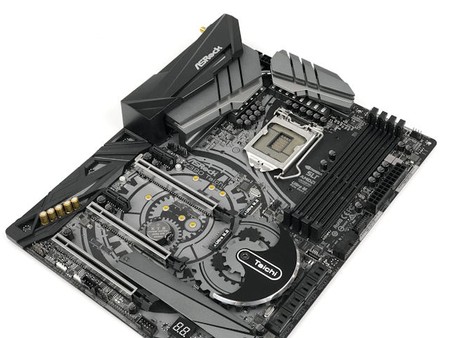

ASROCK「Z390 TAICHI」主機板採用 ATX Form Factor 規格,尺寸為30.5 cm x 24.4 cm,沿用金屬灰、素黑主題顏色,相較上代「Z370 TAICHI」的系統散熱器設計,新一代的齒輪造型更立體、更具層次,搭配 PCB 上齒輪圖案,更巨型的 I/O Shield Cover 與 VRM Heatpipe 散熱器,令整體質感更上一層樓。



Z390TC

包裝盒內除了ASROCK 「Z390 TAICHI」主機板,同時附連I/O 檔板、HB SLI 接橋、WiFi 天線、4  條 SATA 連接線、驅動安裝光碟、主機板說明書、快速安裝說明書及TAICHI 名信片。







Intel Socket 1151v2 接口



ASROCK「Z390 TAICHI」主機板採用全新 LGA 1151v2 處理器介面,雖然外觀上與舊有 Socket 1151 處理器相同,但腳位定義作出了改動,增加了 18 個 VCC 供電及 14 個 VSS 接地腳位,以滿足更多核心對供電的需求,支援全新「 Coffee Lake Refresh 」 微架構、INTEL 第9 代 Intel Core 處理器,最高可達成 8 核心、16 線程配置。



Z390TC



受惠於 Intel 第三代 14nm++ 制程及晶片線路重新佈局,全新第 9 代 Core 處理器是 INTEL 首代效能級平台搭載 8 核心配置,在核心數目上追上對手AMD Ryzen處理器,加上 Turbo Boost 核心時脈提升至5GHz,晶片與IHS之間亦由散熱膏改為銦合金焊接,令運算性能及超頻能力明顯提升。



Intel 9th Gen Core Family

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Core i9-9900K14nm8/162MB16MB3.6GHz5GHz95WUHD Graphics 630 (GT2)1.2GHzDDR4-2666
Intel Core i7-9700K14nm8/82MB12MB3.6GHz4.9GHz95WUHD Graphics 630 (GT2)1.2GHzDDR4-2666

Intel Core i5-9600K

14nm6/61.5MB9MB3.7GHz4.6GHz95WUHD Graphics 630 (GT2)1.15GHzDDR4-2666



INTEL 第 9 代 Core 處理器將會於2018 年 10 月 18 日正式發佈,首批上市場全部為不鎖倍頻的 K 系列型號,包括 6 核心 Core i5-9600K、8 核心 Core i7-9700K與旗艦級 8 核心、16 線程的Core i9-9900K。緊接將會在2019年第一季末推出其他Non-K型號,完成處理器世代交替。







INTEL Z390 系統晶片



Z390TC



採用 INTEL全新 Z390 系列晶片,定位效能級玩家市場,與上代INTEL Z370系統晶片一樣,提供處理器倍頻、外頻調整、更多記憶體除頻選項,支援最大 80x CPU Ratio、最高DDR4-8400記憶體倍頻,完全發揮 K 系列處理器的超頻潛能。



Intel 300 Series Chipset Comparsion

 Z390Z370Q370H370B360H310
CPU OC SupportYesYesNoNoNoNo
CPU PCIe Configuration

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x161x161x16
IGP Output Ports/Pipes3/33/33/33/33/33/2
Memory Channels / DIMMs Support2/42/42/42/42/42/2
Memory OC SupportYesYesNoNoNoNo
Optane SupportYesYesYesYesYesNo
CNVi WiFi Mac SupportYesNoYesYesYesYes
SDXC SDA 3.0 SupportYesNoYesYesYesYes
Max HSIO Lanes303030302414
Total USB Port141414141210
USB 3.1 Gen 26 0644 0
USB 3.1 Gen 110108864
Max PCIe Lanes24 Lanes
Gen3
24 Lanes
Gen3
24 Lanes
Gen3
20 Lanes
Gen3
12 Lanes
Gen3
6 Lanes
Gen2
Rapid Storage SupportYesYesYesYesYesYes
RST for PCIe Storage333210
Total SATA Ports666664
RST RAID SupportYesYesYesYesNoNo
vPro SupportNoNoYesNoNoNo



相較舊有Z370採用22nm制程,全新INTEL Z390系統晶片改用更先進的14nm制程,同時功能性能作出了提升,新增了802.11ac Wave2 CNVi WiFi MAC與SDXC SDA 3.0 記憶卡功能,可提供更低成本WiFi 無線網絡及SD 讀卡功能,同時新增USB 3.1 Gen 2 原生支援,提供最多 6 個 USB 3.1 Gen2 10Gbps連接埠。







支援最高DDR4-4200+ XMP



Z390TC

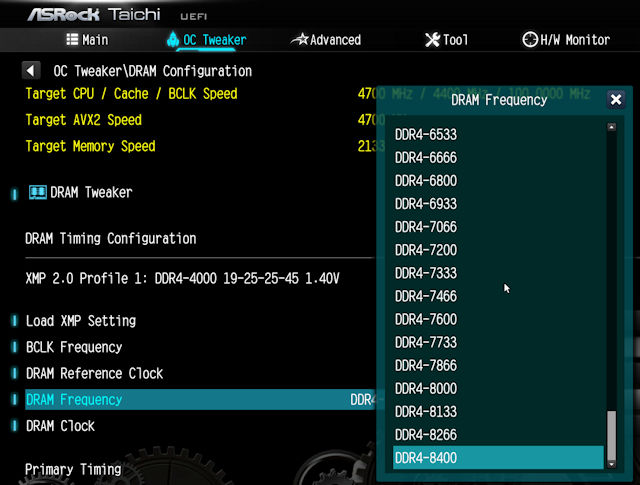

記憶體方面,ASROCK「 Z390 TAICHI 」主機板提供 4 個 DDR4 DIMM 插槽,具備 Dual Channel 與 Intel XMP 2.0 記憶體技術,最高可支援 64GB 記憶體容量。全新 Intel Z390 具備豐富的記憶體倍頻 MSR 定義,最高支援 DDR4-8400 倍頻設定,對於超頻玩家來說更具彈性。



Z390TC



為提升記憶體超頻能力,ASROCK採用15μ 黃金接點插槽,能提升電氣性降低磨損及氧化,加入Planes On Outer Layers記憶體線路作出優化 (POOL),Stripline Routing 走線取代 Micro-Strip Routing 提供更優秀的電氣性,加上新一代 Coffee Lake 處理器的 IMC 體質亦大幅提升,令主機板最高可支援 DDR4-4200 XMP 記憶體速度。



Z390TCZ390TC



測試採用G.SKILL DDR4-3800 CL19 8GB x 2 記憶體,可以使用 XMP 設定套用至 DDR4-4200 並完成所有負載測試,無需額外增加工作電壓。







12 相 Super Alloy 數位供電



Z390TC



為滿足 INTEL 新一代 8 核心處理器供電需求,並保留足夠的供電能力滿足長期重度負載及超頻所帶來的額外負載,ASROCK 「Z390 TAICHI」主機板具備12 相Super Alloy數位供電設計,配搭巨型鋁合金Heatpipe散熱器,每相供電平均分攤 CPU vCore 電流負載,降低每一相數的溫度、提升壽命。



Z390TCZ390TC



採用一顆 Infineon IR35201 雙輸出數字多相控制晶片,配搭12 顆TI 87350D 雙層堆疊 DSM MOSFET ,透過將兩個矽晶片堆疊到一個 MOSFET ,矽晶片區域可增加一倍,當矽晶片面積越大,導通狀態下的 Rds(on) 就越低。與傳統的 MOSFET 相比, DSM 可以提供更大的矽晶片面積和更低的 Rds(on) ,僅僅 1.2 mΩ ,大幅提升 CPU Vcore 的供電效率。



Z370GK6Z370GK6

( 左 ) 60A Premium 級電感相   ( 右 ) Nichicon 12K 小時黑金電容



使用 60A 高效電感相較傳統電感,有效提高飽和電流達 3 倍,改善主機板的 VCore 電壓供應的穩定性。除音效模組外,全板採用頂級規格的日本 Nichicon 12K 黑金電容 ,在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命,相較市面上不少效能級主機板僅採用 5K 或 10K 電容更勝一籌。







Hyper BCLK Engine II 晶片

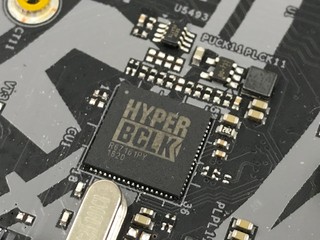

為提升 BCLK 超頻能力, ASROCK 「 Z390 TAICHI 」主機板額外加入了 Hyper BCLK Engine II 外部基準頻率產生晶片,相較採用內部 Clockgen 受限於 5% 頻率調整限制,採用外部 Clockgen 能提供更寬廣的 BCLK 調整範圍及精准的時鐘波形, 能仔細微調頻率搾出 CPU 最大超頻潛力。



Z390TCZ390TC

(左) Hyper BCLK Engine II 晶片 (右) Dr. Debug 除錯顯示



備有 Dr. Debug 指示燈,能顯示系統啟動的自我檢測碼,當系統無法啟動時能提供代碼,令用家能得悉哪部份出現問題並進行故障排解。擁有 DualBIOS 設計,設有主 BIOS 、備用 BIOS 兩顆實體 ROM ,當主 BIOS 出現問題時系統會自動由備用 BIOS 作出修復,非常安全。







3 組「Steel Slot」插槽



ASROCK 「 Z390 TAICHI」主機板提供 3 組 PCIe x16 擴充槽,為應付高階繪圖卡身重量,全部加入「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x 。



Z390TC



繪圖卡接口配置方面,透過 CPU PCIe Lanes 支援 1 組 x16 Lanes ,或分拆成 2 組 x8 Lanes、1組 x8 + 2組 x4 Lanes繪圖接口,可支援NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 繪圖卡加速技術。



PCIe Slot Configurations

PCIE1PCIE2PCIE3PCIE4PCIE5
x1x16x1x0X0
x1x8x1x8X0
x1x8x1x4X4







支援HDMI 1.4b、DisplayPort 1.2

Z390TC

內建顯示輸出方面,ASROCK「 Z390 TAICHI 」提供了 HDMI 與 DisplayPort 接連埠,可支援雙屏幕同時輸出,其中 HDMI 1.4b 介面支援 4K 解析度 4096 x 2160 @ 30Hz , DisplayPort 1.2 介面則最高支援 4096 x 2304 @ 60Hz 。







Dual Intel Gigabit Ethernet



Z370GK6Z370GK6

( 左 ) Intel i219V Gigabit Ethernet PHY 晶片 ( 右 ) Intel i211AT Gigabit Ethernet 晶片



網絡連接方面,「 Z390 TAICHI 」具備雙 Intel Gigabit Ethernet 配置,內建 Intel i219V Gigabit Ethernet PHY 及 Intel I211AT Gigabit Ethernet 網絡晶片,支援 Wake-On-LAN 、 PXE 功能,其先進的中斷處理有助低降 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推荐,備有防雷撃 / 防 ESD 靜電設計避免硬體受損。







INTEL Wireless WiFi模組



Z390TC



ASROCK 「Z390 TAICHI」主機板並沒有使用晶片組內建的Wireless-AC MAC,改為附連INTEL Dual Band Wireless-AC 3160 WiFi 模組,支援 2.4GHz 、 5GHz 雙頻網絡、 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可達 433Mbps ,同時具備 Bluetooth 4.0 + High Speed Class II 傳輸連接,用作連接智能手機、平板及各種藍芽週邊裝置。







3 組 M.2 介面 + 8個 SATA 6Gbps



Z390TC



ASROCK「 Z390 TAICHI」主機板提供了 3 組 M.2 連接埠,全部由 INTEL Z390 系統晶片 Lanes提供,可支援 PCIe Gen3 x4 與SATA 6Gbps 傳輸協定的 M.2 SSD 產品,支援NVMe傳輸規定、最高傳輸速度可達32Gbps。



Z390TC



M2_1 連接埠最長M. Key 2280規格,M2_2 與 M2_3 則支援最長M. Key 22110,其中M2_3具備M.2 SSD散熱器設計,可滿足高階PCIe SSD產品對散熱的需求。



Z390TC

此外,主機板提供 8 組 SATA 6Gbps 連接埠,其中 6 組由 INTEL Z390 系統晶片提供,支援 RAID 0、RAID 1 、RAID 5、RAID 10 模式及INTEL Rapid Storage Technology 16 儲存技術技術,另外2組則由ASMedia ASM1061 SATA Host 晶片提供。







更多USB 3.1 Gen 2連接埠



Z390TCZ390TC



ASROCK「Z390 TAICHI」主機板透過全新 INTEL Z390 系統晶片,在 Back I/O 位置提供 3 個 Type A 及 1 個Type C 的 USB 3.1 連接埠,支援最高 10Gbps 傳輸速度。為配合新一代機箱的Front Panel設計,主機板提供 1 組USB 3.1 Gen 2前置接口,可提供1組Type C前置連接埠。







Purity Sound 4音效模組



Z390TC



音效方面, ASROCK 「Z390 TAICHI」具備Purity Sound 4音效模組,採用新一代高階 Realtek ALC1220 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 及 113dB 訊噪比的錄音品質。



X470TUZ390TC



為提升耳機輸出質素加入 Ti NE5532 耳擴放大器晶片,支持高達 600Ω 阻抗耳機、無電容 Direct Drive 技術,音色溫暖保真度高,絕對是耳機發燒友必備。配搭高品質 Nichicon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。







PolyChrome Sync光效技術



Z390TC



RGB光效方面,ASROCK「Z390 TAICHI」主機板分別在系統晶片散熱器、I/O Cover及音效模組位置加入RGB燈光效果,採用支援PolyChrome RGB Sync同步技術,提供三區獨立色彩及模式控制,今代巨輪造型散熱器在燈光效果下變得更加搶眼。



Z390TCZ390TC



全新PolyChrome RGB公用程式支援同步週邊RGB裝置,包括散熱器、機箱、記憶體、電源供應器,用家可以到ASROCK官網查看支援PolyChrome Sync的硬體列表,創造更一體化的系統燈光效果。



H370P





燈條支援方面,「Z390 TAICHI」2 組5050標準4-Pin RGB接口外,同時提供 WS2812B 可編程 RGB 接口,支援5V、3A最多 80顆的 WS2812B RGB 燈條,提供更豐富的 RGB 燈光模式,創建自已獨特的照明燈效。



Z390TC





ASROCK Z390 TAICHI 主機板

售價︰HK$ 2,180

查詢︰Felton (2273-8393)



編輯評語︰



ASROCK 「Z390 TAICHI」主機板以用料十足、豐富週邊功能作賣點,同時在價格之間作出最大平衡,質感相較上代「Z370 TAICHI」更上一層樓,有意升級Z390平台的玩家不妨考慮。

文: John Lam/評測中心
