文: John Lam / 評測中心


GIGABYTE 推出全新「Z390 AORUS MASTER」電競主機板,採用全新的命名法則、用料設計亦全面升級,12 + 2 相 IR 數位供電設計配合全新 Fins-Array 導熱管散熱器,一體式 I/O 擋板與金屬散熱背板設計,所有 M.2 SSD 接口附連金屬散熱片,更擁有 ESS SABRE HiFi 音效模組、INTEL 802.11ac Wave2 無線網絡與極致 Fusion RGB 燈效,AORUS 神鷹粉絲們絕對不能錯過。



GIGABYTE Z390 AORUS MASTER

Z390M

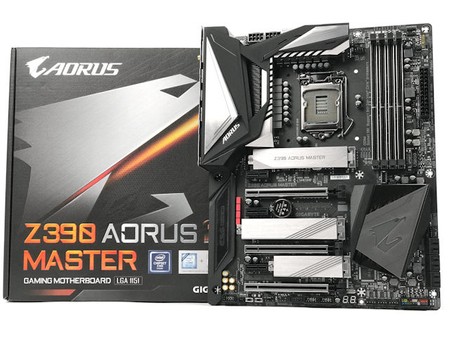

GIGABYTE 針對 AORUS 系列進行大改革,除了更改舊有命名法則外,無論外觀、散熱設計、用料細節等等均有大幅躍進,收到廠方送測新一代「Z390 AORUS MASTER」型號,其定位等於舊有的「GAMING 5」,擁有 12 + 2 相 IR 數位供電、全新Fins-Array 導熱管散熱器,具備一體式I/O擋板與金屬散熱底板,所有M.2接口均附連散熱器,雙 8 Pin 加入防護裝甲,再加上ESS Sabre HiFi 音效模組、Intel 802.11ac Wave2 無線網絡等週邊功能,今代整體戰力大幅提升。



Z390MZ390M



GIGABYTE「Z390 AORUS MASTER」主機板採用 ATX Form Factor 規格、尺寸為30.5 cm x 24.4 cm,採用金屬銀、素黑配色,I/O Shield 加入拉絲金屬襯托,更巨型的VRM、PCH散熱器,所有 M.2 SSD 接口均具備金屬散熱器片,令產品充滿金屬質感,加上 RGB Fusion 燈效配襯,質感明顯較舊代大幅提升。

Z390M

為提升主機板剛性及散熱效果,底部特別加入巨型鋁金屬背板,PCB 與背板之間加入高導熱係數背板導熱墊,可將熱量從背面 PWM 元件產生的廢熱傳遞到金屬背板,有效地將 PCB 背部的 PWM 元件溫度降低 10%。

Z390M

包括盒內附「Z390 AORUS MASTER」主機板、HB SLI接橋、WiFi 天線、2 條熱敏測溫線、4 條普通SATA連接線、2 條 RGB延長線、線材魔術貼、主機板說明書、快速安裝說明書、驅動安裝光碟、AORUS 金屬貼 及AORUS 信仰貼紙。







全新產品命名法則



由INTEL Z390 系列開始,GIGABYTE主機板產品將會使用全新命名法則,AORUS 系列將會取消用數字作為等級排序,原本旗艦級AORUS GAMING 7 改為「 AORUS XTREME」系列、發燒級 AORUS GAMING 5 改為「AORUS MASTER」系列、效能級AORUS GAMING 3 改為「AORUS ULTRA」系列。



Z390M



以往經常被人誤會的中階型號 AORUS ULTRA GAMING,將會改為「AORUS PRO」系列、主流級 AORUS GAMING 則改為「AORUS ELITE」系列,全新的命名法則將能讓玩家們更清楚產品定位。







Intel Socket 1151v2 接口



GIGABYTE「Z390 AORUS MASTER」主機板採用全新 LGA 1151v2 處理器介面,雖然外觀上與舊有 Socket 1151 處理器相同,但腳位定義作出了改動,增加了 18 個 VCC 供電及 14 個 VSS 接地腳位,以滿足更多核心對供電的需求,支援全新「 Coffee Lake Refresh 」 微架構、INTEL 第9 代 Intel Core 處理器,最高可達成 8 核心、16 線程配置。



Z390M



受惠於 Intel 第三代 14nm++ 制程及晶片線路重新佈局,全新第 9 代 Core 處理器是 INTEL 首代效能級平台搭載 8 核心配置,在核心數目上追上對手AMD Ryzen處理器,加上 Turbo Boost 核心時脈提升至5GHz,晶片與IHS之間亦由散熱膏改為銦合金焊接,令運算性能及超頻能力明顯提升。



Intel 9th Gen Core Family

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Core i9-9900K14nm8/162MB16MB3.6GHz5GHz95WUHD Graphics 630 (GT2)1.2GHzDDR4-2666
Intel Core i7-9700K14nm8/82MB12MB3.6GHz4.9GHz95WUHD Graphics 630 (GT2)1.2GHzDDR4-2666

Intel Core i5-9600K

14nm6/61.5MB9MB3.7GHz4.6GHz95WUHD Graphics 630 (GT2)1.15GHzDDR4-2666



INTEL 第 9 代 Core 處理器將會於2018 年 10 月 18 日正式發佈,首批上市場全部為不鎖倍頻的 K 系列型號,包括 6 核心 Core i5-9600K、8 核心 Core i7-9700K與旗艦級 8 核心、16 線程的Core i9-9900K。緊接將會在2019年第一季末推出其他Non-K型號,完成處理器世代交替。







INTEL Z390 系統晶片



Z390M



採用 INTEL全新 Z390 系列晶片,定位效能級玩家市場,與上代INTEL Z370系統晶片一樣,提供處理器倍頻、外頻調整、更多記憶體除頻選項,支援最大 80x CPU Ratio、最高DDR4-8400記憶體倍頻,完全發揮 K 系列處理器的超頻潛能。



Intel 300 Series Chipset Comparsion

 Z390Z370Q370H370B360H310
CPU OC SupportYesYesNoNoNoNo
CPU PCIe Configuration

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x161x161x16
IGP Output Ports/Pipes3/33/33/33/33/33/2
Memory Channels / DIMMs Support2/42/42/42/42/42/2
Memory OC SupportYesYesNoNoNoNo
Optane SupportYesYesYesYesYesNo
CNVi WiFi Mac SupportYesNoYesYesYesYes
SDXC SDA 3.0 SupportYesNoYesYesYesYes
Max HSIO Lanes303030302414
Total USB Port141414141210
USB 3.1 Gen 26 0644 0
USB 3.1 Gen 110108864
Max PCIe Lanes24 Lanes
Gen3
24 Lanes
Gen3
24 Lanes
Gen3
20 Lanes
Gen3
12 Lanes
Gen3
6 Lanes
Gen2
Rapid Storage SupportYesYesYesYesYesYes
RST for PCIe Storage333210
Total SATA Ports666664
RST RAID SupportYesYesYesYesNoNo
vPro SupportNoNoYesNoNoNo



相較舊有Z370採用22nm制程,全新INTEL Z390系統晶片改用更先進的14nm制程,同時功能性能作出了提升,新增了802.11ac Wave2 CNVi WiFi MAC與SDXC SDA 3.0 記憶卡功能,可提供更低成本WiFi 無線網絡及SD 讀卡功能,同時新增USB 3.1 Gen 2 原生支援,提供最多 6 個 USB 3.1 Gen2 10Gbps連接埠。







支援 DDR4-4133+  XMP

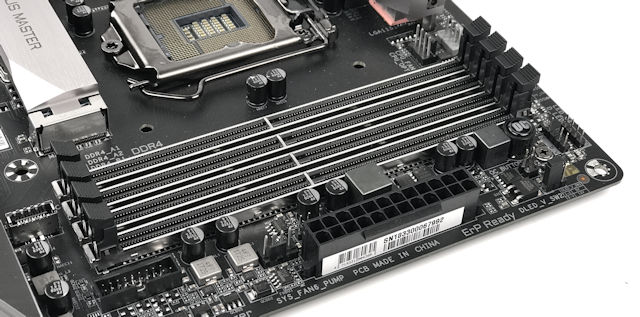

記憶體方面,GIGABYTE「 Z390 AORUS MASTER 」主機板提供 4 個 DDR4 DIMM 插槽,具備 Dual Channel 與 Intel XMP 2.0 記憶體技術,最高可支援 64GB 記憶體容量,主機板最高可支援DDR4-4133 XMP記憶體速度,PCB 右下角設有 XMP 指示燈,提醒用家 XMP 技術是否啟用中。



Z390M



為防止安裝施力過重令 PCB 變形導致接觸不良,加入不鏽鋼記憶體插槽設計,單件全包覆式不鏽鋼防護插槽,能大幅強化 DIMM 插槽強度外,還能降低記憶體模組的電磁干擾,插槽之間加入 LED 導光條,運作時會發出 RGB 燈效,非常型酷。



Z390M



測試採用G.SKILL DDR4-3800 CL19 8GB x 2 記憶體,可以使用 XMP 設定套用至 DDR4-4200 並完成所有負載測試,無需額外增加工作電壓。







12 相 IR數位供電



Z390M



為滿足 INTEL 新一代 8 核心處理器供電需求,並保留足夠的供電能力滿足長期重度負載及超頻所帶來的額外負載,GIGABYTE 「Z390 AORUS MASTER」升級至 12 相 IR 全數位電源設計,配合 2oz Copper PCB 電源層設計同時將 VRM 供電銅箔面積擴大,配搭Fin-Array 導熱管 VRM 散熱器,每相供電平均分攤 CPU vCore 電流負載,降低每一相數的溫度、提升壽命。



Z390MZ390M



採用一顆 Infineon IR35201 雙輸出數字多相控制晶片,配搭 12 顆 PowlRStage MOSFET 3553M 晶片,內建 Isense 技術能準確均勻分散供電負載於各顆 MOSFET 晶片,單顆最高支援 40A 電流處理能力,非常強大。



Z390MZ390M

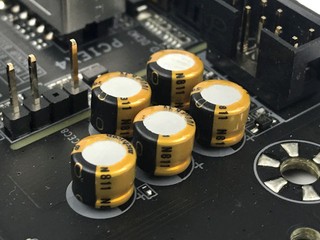

伺服器等級合金電感,能改善 CPU vCore 電壓供應的穩定性,改善電源轉換減低廢熱產生,配搭日本 Chemi-Con 生產的 DuraBlack 黑化固態電容,具有超低電阻的特性,在 105ºC 極端環境下能具備至少 1 萬小時使用壽命,在嚴苛的使用環境下仍能保持正常運作。







Fin-Arrays 堆疊式散熱器

Z390M

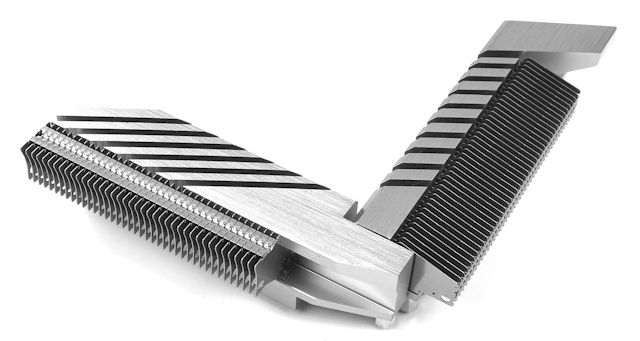

為提升VRM 供電散熱效果,GIGABYTE 「Z390 AORUS MASTER」採用Fin-Arrays 堆疊式鋁鰭片散熱器,相較一般鋁擠散熱片只有熱容量但散熱表面不足,Fin-Arrays能提供多三倍的散熱表面,在完全負載下MOSFET溫度可降低30%+。



Z390MZ390M



為提升導熱效率,採用 Direct Touch 直觸式導熱管設計,配合1.5mm厚的LAIRD 5W/mK高導熱係數導熱墊,在同樣使用時間下,官方聲稱相較傳統導熱效果提升 2.7倍。







OC Button、Turbo-BCLK



GIGABYTE 「 Z390 AORUS MASTER 」主機板擁有豐富的超頻功能,Power 、 Reset 及 Clear CMOS 按鈕設在I/O 背板位置,增設 OC 超頻模式按扭,可按需求實時切換OC Profile。設有 Debug LED 指示燈顯示系統啟動的自我檢測碼,當系統無法啟動時能提供代碼,令用家能得悉哪部份出現問題並進行故障排解。



Z390MZ370AG7



為提升 B-CLK 超頻能力加入了 Turbo B-Clock 外部 Clockgen 晶片,相較一般主機板受限於 5% 頻率調整限制,「 Z390 AORUS MASTER 」可以讓超頻玩家在 90MHz 至 500MHz B-CLK 進行線性調整,提供更大的超頻設定彈性。



Z390MZ390M



為防止因超頻設定錯誤、 BIOS 更新中斷、硬體毀損或病毒入侵導致 BIOS 損毀,「 Z390 AORUS MASTER」設有 DualBIOS 設計,設有主 BIOS 、備用 BIOS 兩顆實體 ROM ,系統會由備用 BIOS 啟動並為主 BIOS 進行修復,非常安全。







不鏽鋼 PCIe x16 接口



繪圖接口方面,「 Z390 AORUS MASTER 」主機板提供 3 組 PCIe x16 擴充槽,為應付高階繪圖卡身重量,全部加入不鏽鋼單件全包覆式強化設計及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x。



Z390M



繪圖卡接口配置方面,透過 CPU PCIe Lanes 支援 1 組 x16 Lanes 或分拆成 2 組 x8 Lanes 繪圖接口,另透過 Z390 系統晶片提供 1 組 x4 Lanes 可支援 NVIDIA 2-Way SLI 或 AMD3-Way CrossFireX 繪圖卡加速技術,值得注意的是 PCIE6 和旁邊的 M2P M.2 插槽共享頻寬,當該組 M.2 插槽安裝 SSD 後,兩者均會降至 PCIe x2 Lanes 規格。



PCIe Slot Configurations

PCIE1PCIE2PCIE3PCIE4PCIE5PCIE6
x1x16x1x0x1X4
x1x8x1x8x1X4







Integrated I/O Shield 設計



GIGABYTE開始跟進改良擋板設計,全新「Z390 AORUS MASTER」加入Integrated I/O Shield設計,不僅令安裝時更加方便,對於採用開放式機箱的玩家來說將會更整齊美觀,更能強化防塵效果。

Z390M

顯示輸出方面,由於「Z390 AORUS MASTER」定位高階玩家市場,並沒有為 IGP 繪圖核心提供更多連接埠,僅支援HDMI 1.4b顯示輸出,最高解析度為4096 x 2160 @ 30Hz,需要使用 IGP多顯示屏輸出的用家需特別注意。







INTEL Gigabit Ethernet + 802.11 AC Wave 2 WiFi



RJ45 網絡連接方面,「Z390 AORUS MASTER」內建 Intel i219V Gigabit Ethernet PHY 網絡晶片,支援 Wake-On-LAN 、 PXE 功能,其先進的中斷處理有助降低 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推荐。



Z390M



為配合 Z390 系統晶片內建 802.11ac Wave2 WiFi CNVi 無線網絡,「Z390 AORUS MASTER」主機板搭配 Intel Wireless-AC 9560 CRF 配套射頻模組,提供 802.11ac 2T2R 無線網絡及 Bluetooth 5.0 藍芽連接功能,支援新一代 Wave 2 MU-MIMO 技術及 160MHz 傳輸協定,令最高傳輸速度可提升至 1.73Gbps。



Z390MZ390M

(左) Intel i219v Gigabit Ethernet PHY晶片 (右) Intel Wireless-AC 9560 WiFi模組



支援新一代 Bluetooth 5.0 規格,相較上代最高傳輸速度由 1MB/s 提升至 2MB/s,有效範圍亦由最遠 50 公尺提升至 200 公尺,廣播傳息的字符亦由31bytes 提升至 255bytes,有效提高設備間的連接質量和彼此的互用性,Bluetooth 5.0 將成為未來家庭、商用物聯網設備的主流連接新標準。







3 組 M.2 介面 + 6 個 SATA 6Gbps 接連埠



Z390MZ390M

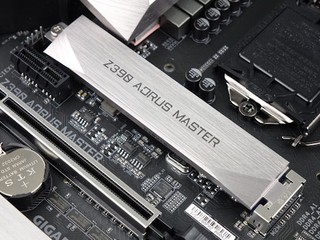

GIGABYTE 「Z390 AORUS MASTER」主機板提供了 3 組 M.2 連接埠,全部連接埠具備 PCIe Gen3 x4,最高傳輸速度可達 32Gbps,其中 M2M 與 M2A 連接埠可支援SATA SSD規格。長度方面,M2M、M2A 連接埠最高支援 M.Key 22110、M2P 連接埠則最高支援 M.Key 2280,全部M.2連接埠均附連鋁合金散熱器,防止硬體因過熱導致性能下降與不穩。

Z390M

此外,主機板提供 6 組 SATA 6Gbps 連接埠,由 INTEL Z390 系統晶片提供,支援 Intel Rapid Storage 16 及 Intel Smart Response 技術,提供 RAID 0 、 1 、 5 、 10 模式 。







更多USB 3.1 Gen 2連接埠



Z390MZ390M

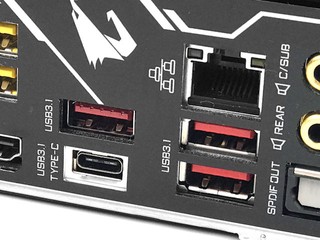

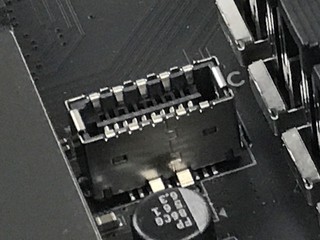

「Z390 AORUS MASTER」主機板透過全新 INTEL Z390 系統晶片,在 Back I/O 位置提供 3 個 Type A 及 1 個Type C 的 USB 3.1 連接埠,支援最高 10Gbps 傳輸速度。為配合新一代機箱的Front Panel設計,主機板提供 1 組USB 3.1 Gen 2前置接口,可提供1組Type C前置連接埠。







ESS Hi-Fi Sabra 9118 DAC



GIGABYTE 「Z390 AORUS MASTER 」音效質素亦是它的重大賣點之一,今代「 AORUS AUDIO 」音效模組用料再作升級,採用特殊屏蔽設計和專業級音效元件,搭載 Hyperstream 技術的數位音訊轉換器 (DAC) 、超低抖動時脈、 Nichicon 電容及耳機擴大器,為玩家提供高品質的音效體驗。

Z390M



Realtek ALC1220-VB Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形( BF )和降噪( NS )等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 ,VB版本針對麥克風輸入作出提升,支援最高 110dB 前端及 114dB 後端訊噪比的錄音品質。



Z370AG7Z370AG7



搭載了具備 Hyperstream 技術的 ESS Hi-Fi Sabra 9118 DAC 晶片,支援32bit、384kHz 高解析音效,提供專業級 125dB 動態範圍及 -112dB THD+N 數位類比音效轉換,音色溫暖保真度高,絕對是耳機發燒友必備。



Z390MZ390M



擁有獨立高精度 Clockgen 確保擁有超低抖動及防止溫度波動影響音效質素,配搭 WIMA 音響級電容及 Nichicon Fine Gold 音效電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。







支援 RGB Fusion 燈效



Z390M



「Z390 AORUS MASTER」在燈效設計方面比舊代較為收歛,但在各透光面和立體切割表面的配合下顯得更具質感、非一般只會堆砌亮度的光效設計可比,設有4個獨立燈光分區,在系統晶片、音效模組、I/O Shield 及 XMP 標誌中加入RGB LED顆粒,支援RGB Fusion燈效套件,提供 4 個可程式化燈光模式設定點, 7 種不同燈光特效,包括靜態 Static 、 Pulse 脈衝、 Flash 閃爍、 Color Cycle 色彩循環、 Random 隨機、 Music 音樂模組及 Intelligent 智能模組。



Z390M



為強化對 LED 燈條的支援, 「Z390 AORUS MASTER」 主機板提供了 2 組 RGBW 燈條外,同時具備 2 組數位 RGB LED 燈條支援,可為燈條上每顆 LED 提供數位定址功能,玩家擁有更全面的 LED 控制權,客制化屬於自己的 LED 燈光效果。



Z390MZ390M
