NVIDIA正式發佈新一代「Turing」GPU微架構效能級繪圖卡「GeForce RTX 2070」，採用全新12nm FFN制程的「TU106」繪圖核心，內含108億個電晶體、2,304個CUDA Cores，更新增 Tensor Core 及 RT Core 運算單元，帶來革命性 AI 運算及光射追踪渲染，性能超越上代 GeForce GTX 1080，定價 US$ 499 美元、戰力十足。
升級 DisplayPort 1.4a、支援 8K @ 60Hz
為迎接 8K 輸出時代，全新「TU106」繪圖核心更新了顯示輸出引擎，由上代「GeForce GTX 1070」支援 DisplayPort 1.3 版本，原生最高支援 5K @ 60Hz解析度，如需要援 8K @ 60Hz 需要使用兩組 DisplayPort 線纜。全新「GeForce RTX 20870」升級至支援 Display Port 1.4a 版本，只需單一 Display Port 線纜即可提供 8K @ 60Hz 解析度，更支援 VEGA DSC 1.2 技術提供更高壓縮的無損顯示功能。
| Bandwidth/Link | Max Resolution | |
| DisplayPort 1.2 | 5.4Gbps | 4K@60Hz |
| Displayport 1.3 | 8.1Gbps | 5K@60Hz |
| DisplayPort 1.4a | 8.1Gbps | 8K@60Hz |
此外，全新「TU106」顯示輸出引擎管道加入了原生 HDR 處理功能，將 HDR 色調映射功能增添至顯示引擎管道中，這是近似標準動態範圍顯示器上使用的高動態圖像外觀處理，並符合 ITU-R BT.2100 色調映射標準，能避免不同 HDR 顯示器上的色彩偏移。
新增 H.265 8K 編碼支援
全新「TU106」繪圖核心升級提供增強型的 NVENC 編碼器單元，除了新增支援 H.265 (HEVC) 8K 編碼外，編碼表現亦相較上代「GP104」有明顯改善，在相同編碼質量下 HEVC 相較上代可節省約 25% 比特率、H.264 則可節省約 15% 比特率。
此外，「TU106」繪圖核心亦更新了 NVDEC 解碼器單元，支援更多視頻解碼格式，新增 H.265 8K @ 30Hz、VP9 10/12b HDR及 HEVC YUV 4:4:4 8/10/12b HDR 解碼功能。
全新 VirtualLink 接口
為推動 VR 眼鏡的普及，全新「GeForce RTX 2070」繪圖卡新增「VirtualLink」接口，它是由 AMD、MICROSOFT、NVIDIA、OCULUS 及 VALUE 推動的全新開放式業界標準，只需單一線纜就能取代舊有供電、HDMI 及 USB 連接，提升 VR 眼鏡的方便性。
「VirtualLink」是基於 USB Tyep-C 接口規格，但卻具備 4 個 HBR3 DisplayPort 顯示通道，並同時擁有 2 個 SuperSpeed USB 3 連接通道。相比一般 USB-C 接口最高只能提供 4 個 HBR3 DisplayPort 顯示通道，或是 2 個 HBR3 DisplayPort + 2個SuperSpeed USB 3，提供更大的顯示擴展性。
| Bandwidth/Link | Max Resolution | |
| DisplayPort 1.2 | 5.4Gbps | 4K@60Hz |
| Displayport 1.3 | 8.1Gbps | 5K@60Hz |
| DisplayPort 1.4a | 8.1Gbps | 8K@60Hz |
此外，「VirtualLink」標準接口可提供最高 35W 電源輸出，令新一代的 VR 眼鏡只需單一 USB-C 線纜，就能取代過往的 HDMI、供電及 USB 連接線材，緩解舊有 VR 眼鏡設線材設置麻煩的問題。
不支援 NVLink 技術
新一代「Turing」GPU 微架構升級至第二代 NVLink 技術取代老舊的 SLI 接橋，其中「GeForce RTX 2080」支援 NVLink x8、最高 50GB/s 雙向頻寬，「GeForce RTX 2080 Ti」支援NVLink x16 連鏈、最高 100GB/s 雙向頻寬，實現以往無法達成的高級顯示拓樸結構，滿足高達 8K Surround 顯示需求。

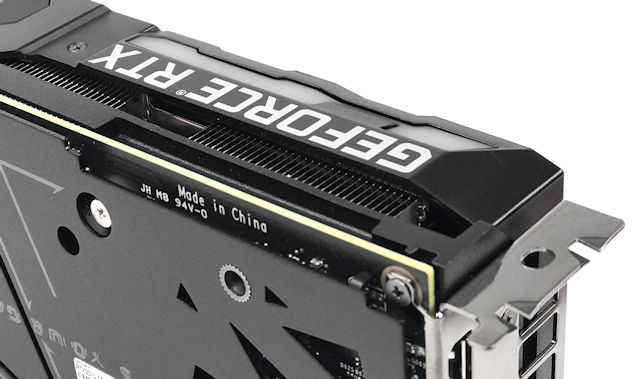

不過，NVIDIA 並沒有把 NVLink 技術移植至「TU106」繪圖核心，因此「GeForce RTX 2070」並不支援SLI多繪圖卡加速技術，與RTX 2080、RTX 2080 Ti作出市場區間。
